在汽车电子制造中PCB(印刷电路板)上的通孔焊接质量直接关系到产品的可靠性和安全性，随着汽车电子系统日益复杂传统的肉眼检查已无法满足高精度和高效率的检测需求，X 射线检测技术是一种无损检测手段能够有效识别焊接内部的缺陷，保障产品质量，际诺斯将探讨如何利用 xray检测设备实现通孔焊接的精准检测，并制定符合 IPC-A-610 的判定准则，这有助于质量工程师快速响应质量问题，建立全流程追溯体系。
通孔焊接过程中，常见的缺陷包括：焊料不足或过量、空洞、虚焊、焊点偏移或断裂、焊料桥接、焊料飞溅与残留、通孔填充率不足等，而 空洞是通孔焊接中最常见的内部缺陷，空洞率超过25%会显著降低焊点的机械强度和导电性能，必须通过X射线检测才能准确识别。

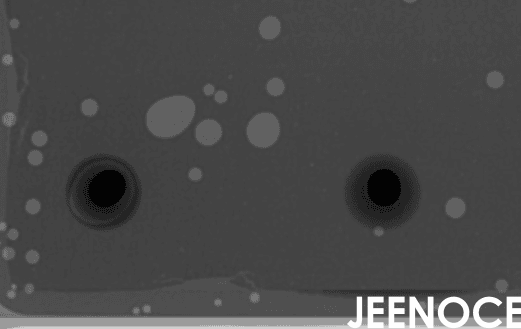

X 射线检测利用不同材料对 X 射线的吸收差异，生成二维或三维图像，焊点内部的空洞、虚焊等缺陷会呈现不同的灰度，清晰显示在图像中。
X 射线检测不破坏产品结构，适用于批量检测与在线监测，这是其他破坏性检测方法无法比拟的优势。
现代 xray检测设备 支持微米级缺陷识别，能够检测到肉眼和传统光学检测无法发现的内部缺陷。
AOI 检测表面缺陷，X 射线检测内部缺陷，两者结合形成完整的检测链，结合 自动缺陷识别(ADR) 技术可以实现智能化判定，大幅提升检测效率。
通过 X 射线图像评估焊点饱满度、形状一致性，量化通孔填充率，确保机械连接强度。
xray检测设备 可以自动识别空洞、虚焊等缺陷并进行分级，结合深度学习算法缺陷分类准确率可提升至98%以上。
检测图像与数据可存储、回溯，支持全流程质量追踪，通过检测数据管理系统，便于审计与合规报告生成。
集成于生产线，实现在线 X 射线检测，当检测到缺陷率超阈值时系统实时报警并建议工艺调整，降低批量质量风险，在线X射线检测系统应与MES(制造执行系统)联动，当缺陷率超过设定阈值时，自动触发工艺参数微调建议，实现从“被动返修”到“主动预防”的转变。
IPC-A-610 是国际通用的电子组件可接受性标准，涵盖焊接质量要求，是汽车电子行业必须遵循的规范。
通过 X 射线图像验证焊点是否符合 IPC-A-610 中规定的可接受范围，制定焊接质量判定标准，明确空洞率、填充率等量化指标。
设定检测参数(电压、电流、放大倍数)、图像分析规则、缺陷分类标准，建立检测参数优化 流程，确保不同批次产品检测一致性。
系统自动生成符合 IPC-A-610 的检测报告，支持合规性管理，减轻质量工程师的文档负担。
人工检测误差大一致性差，且无法发现内部缺陷，X 射线检测减少人为误差，覆盖人工无法触及的内部缺陷。
支持自动化记录与报告生成，实现检测数据管理 与全流程追溯，减轻合规负担。
实现在线检测与实时反馈，降低批量质量风险，结合自动缺陷识别 技术，检测效率提升40%以上。
虽然初期投入较高但长期可降低返工与报废成本，提升客户信任与市场竞争力。
通过 X 射线图像中的空洞率、填充率等数据，反向关联波峰焊温度曲线、助焊剂活性等工艺参数，建立 工艺参数与缺陷的关联模型，实现从“发现缺陷”到“定位工艺偏差”的快速闭环。
在线 X 射线检测系统与 MES 联动，当缺陷率超阈值时自动触发工艺参数微调建议，减少人工干预，缩短质量响应时间。
某汽车电子制造商的 QE 团队通过分析 X 射线检测数据，发现空洞率与预热温度存在非线性关系，优化预热温度后批次缺陷率下降60%，体现了 X 射线检测在工艺改进中的“数据驱动”价值。
将 X 射线检测图像、缺陷分类、工艺参数等数据按 IPC-A-610 标准字段结构化存储，支持按批次、缺陷类型、时间范围快速检索，审计准备时间从数天缩短至数小时。
系统自动生成符合 IATF 16949 要求的检测报告，并保留历史版本，当客户或审核方提出质疑时可一键调取原始图像与判定记录，实现“零争议”追溯。
长期积累的检测数据可进行趋势分析，识别工艺漂移或设备老化，将合规数据从“存档文件”升级为“工艺优化数据库”，降低未来合规风险，建议将X射线检测数据按批次、缺陷类型、时间范围进行结构化存储，在客户审核时可以快速调取原始图像和判定记录，大幅提升审计效率。
某汽车电子制造商在引入 xray检测设备后，实现了以下改进检测效率提升40%，焊接缺陷漏检率下降至0.5%以下，合规记录完整性显著提高，质量问题响应时间缩短50%，客户说“我们之前依赖人工检测，但经常出现漏检和误判，影响了产品交付，引入 X 射线检测设备后检测准确率明显提升，同时系统自动记录检测数据，便于追溯和审计。”
X 射线检测设备是当前汽车电子行业中通孔焊接质量检测最可靠、最高效的解决方案，其精准、无损、可追溯的特点，不仅满足 IPC-A-610 标准要求，也契合汽车电子行业对质量管控的高标准需求，通过结合 自动缺陷识别、在线 X 射线检测 与 检测数据管理，质量工程师能够实现从检测到追溯的全流程闭环管理，更重要的是X 射线检测正从“事后检验”工具进化为“过程预防”与“合规资产”的核心载体，真正赋能 QE 工程师的工艺改进与质量管控职责。
