际诺斯齿轮磨齿机是用于加工齿轮的专业设备，可以按照设计图纸控制全自动加工车床和特质的刀具组合对“原型齿轮”进行不断的磨削最终得到质量达标的齿轮产品，而际诺斯引进这批全球第一品牌的齿轮加工设备主要是为了解决航空、汽车、采矿、建筑、工业齿轮箱、推进装置、风电等行业对高端齿轮供应商要求提供高精度、低噪声、高质量齿轮的要求而准备的。

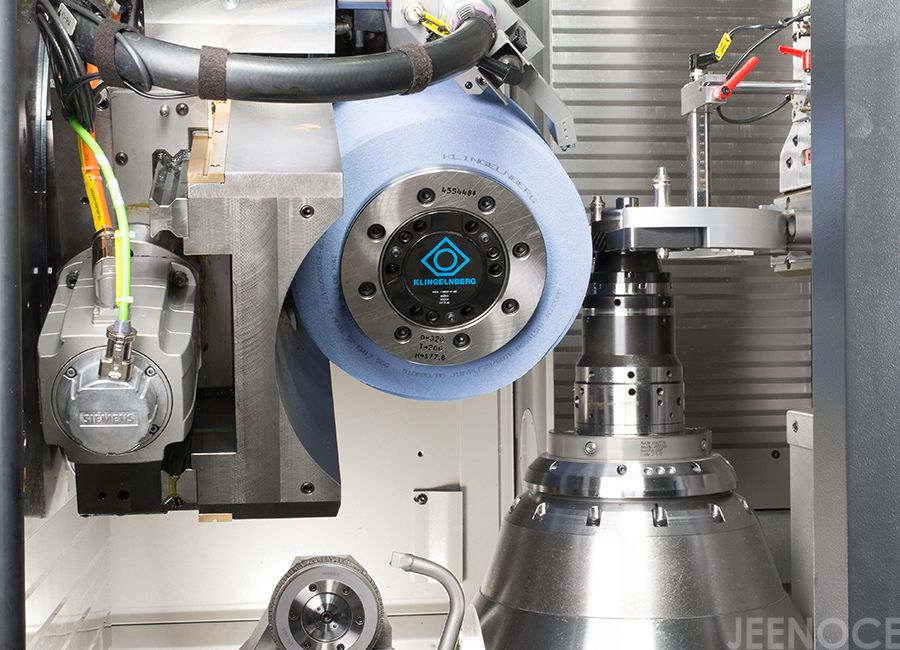

通过预设建模一个可以和成品“啮合”的虚拟齿轮，控制圆盘上的刀具组对“原型齿轮”进行轮转加工，工件和齿轮加工圆盘同时旋转，以齿轮的中心点为基础参考点，从齿轮根部到齿轮顶部不断加工，通过不断对比磨削最终得到一个和虚拟齿轮完全咬合的齿轮产品。
而且特有的QSS技术（通过精确控制砂轮的轴向、径向运动或齿轮的旋转角度等参数用特定的规律改变磨削点在齿面上的位置进而形成有利于降低噪音的表面结构的过程）和补充的干式磨削技术（不用冷却液或者产生油污直接产生就是表面干净且高精度的齿轮加工方式，相较于传统生产方式更加环保工序也更加简单）能将产品的后处理工序和质量拔升到一个顶级的水平。

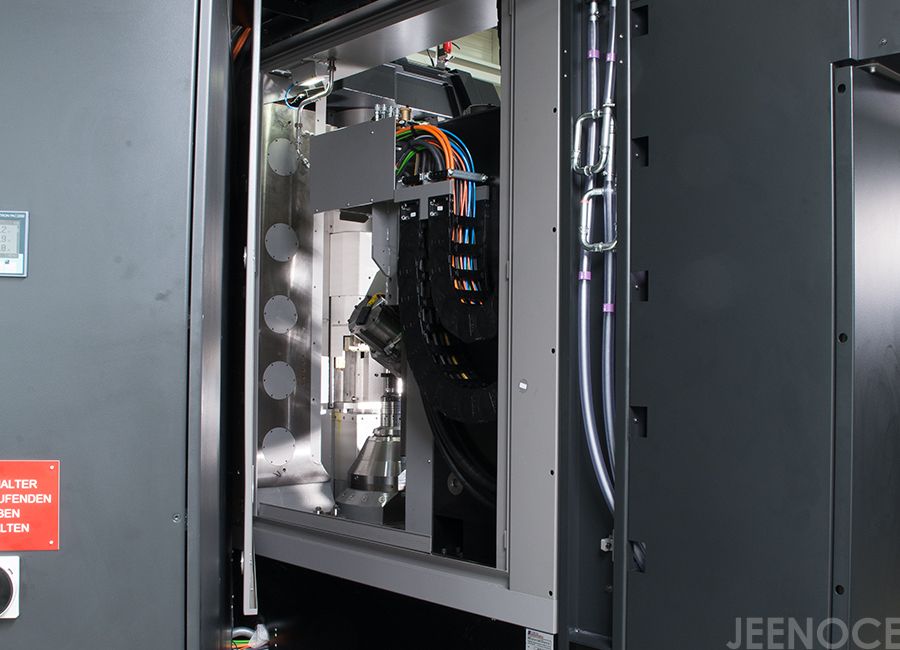

整体结构用非常紧密的材质聚合而成，不仅可以抗阻尼减少生产环境下的外界震动影响，而且因为材质的关系可以避免因为温度变化导致加工零件偏移，通过各种循环手段让热逸散出去，再结合传感器检测温度通过软件调整机械结构抵消误差在保证稳定性的情况下保证质量。
另外还有声学优化系统（QSS技术）、动力优化系统和双平面平衡系统（际诺斯磨齿机是靠齿轮毛坯和刀具轮盘双向转动加工的，所以旋转过程中如何抵消离心力导致的偏心是非常关键的系统）等设计补充加工。
才用高压泵确保冷却液在监控到齿轮加工过程中温度触及到设定值时精准制冷，确保齿轮的热膨胀系数保持在规定范围内，一定程度上还可以提升磨削速度。

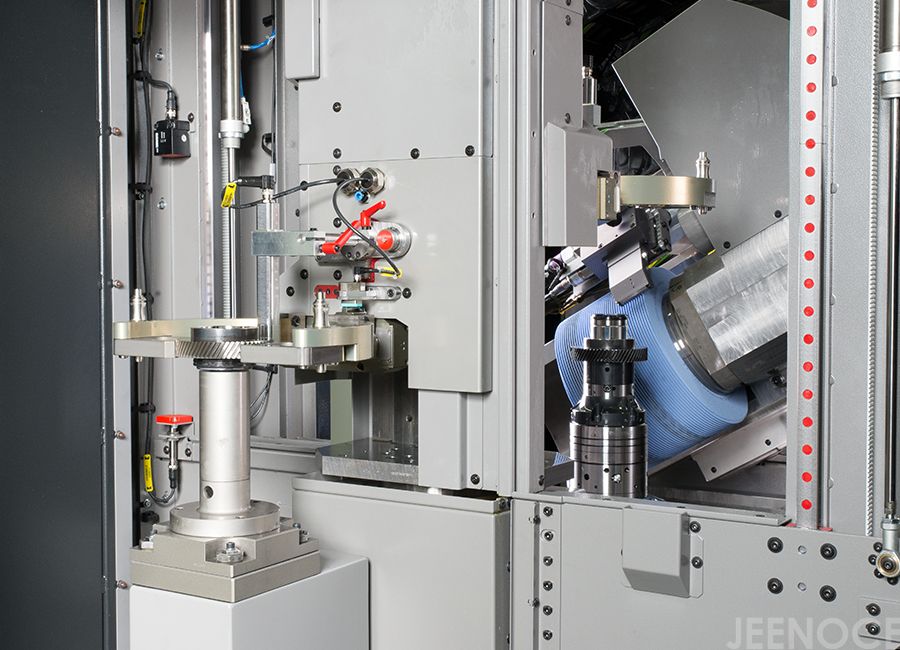

际诺斯齿轮磨齿机只需要您将需要加工的齿轮毛坯防止在平台上，并输入设备需要的参数，机器就会自动加紧齿轮毛坯开始加工，并结合质量控制、数据采集、实时监控、自动校正等功共同协作。
际诺斯齿轮磨齿机通过多种模块定制选择最终决定配置，也就是说在满足个性化高标准生产的同时，每个人的价格是不唯一的，在维护和修理等后续问题上也能最大程度减少您等待时间也就是损失。
主要是用于交通运载领域、工业制造领域、自动化领域、新能源领域、重工领域、精密仪器等高端装备制造领域的齿轮加工，主要包含圆柱齿轮、锥齿轮和特殊齿轮加工。
圆柱齿轮加工 | 外部齿轮（大功率密度齿轮箱） |
内部齿轮（机器人摆线减速器和工业传动系统） | |

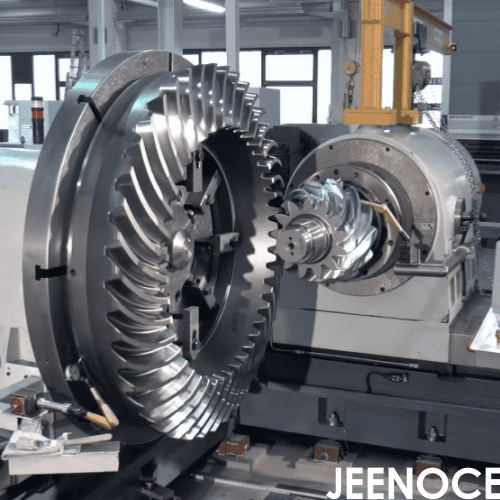

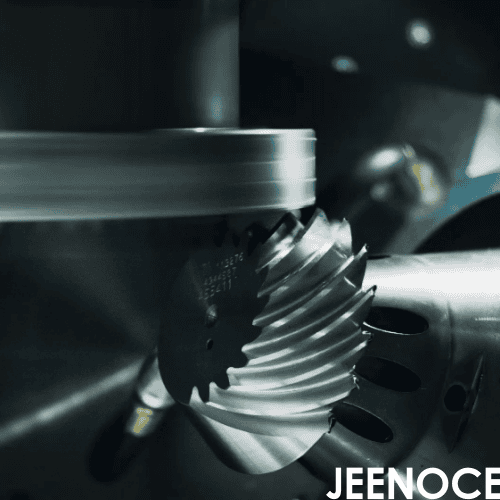

锥齿轮加工 | 螺旋锥齿轮（汽车和船舶齿轮） |
斜交叉齿轮（船舶和工业齿轮箱） | |
特殊齿轮 | 非对称轮廓齿轮（风电行业多分流平行轴齿轮箱） |
复杂几何形状齿轮（花键轴、花键毂和具有显著冠齿的离合器齿轮） |
齿轮外径（最大） | Ø1600-2000mm |
齿根直径（最小） | Ø0mm |
轴向行程 | 1000（1500/2020）-1500（2020）mm |
工作台上方加工范围（最小-最大） | 500-2000（2520）mm |
顶尖距离工作台高度（最小-最大） | 650-2030（1100-2600*）mm |
齿形高度 | 100（60/20）mm【k型可选磨削头】 |
模数（最小-最大） | approx.1-45 |
压力角 | 无限制 |
螺旋角 | -45°/+120° |
工作台直径 | Ø1250-1500mm |
工作台承重（最大） | 14000kg |
工作台中心孔（直径*深度） | Ø370×400mm |
工作台旋转速度（最小-最大） | 0-25rpm |
金刚修整滚轮（直径*深度） | Ø120×26（Ø160×13****）mm |
机床尺寸（长*宽*高） | 大约7700×7500×4300（4800/5300）mm |
机床总质量 | 大约37000-42000kg |
内齿磨削 | 定制选择 |
外齿磨削 | 小砂轮磨削（K型号磨削头） |
大模数磨削 | |
外齿测量 | |
内齿磨削 | 内直齿 |
极度螺旋啮合 | |
内齿测量 |

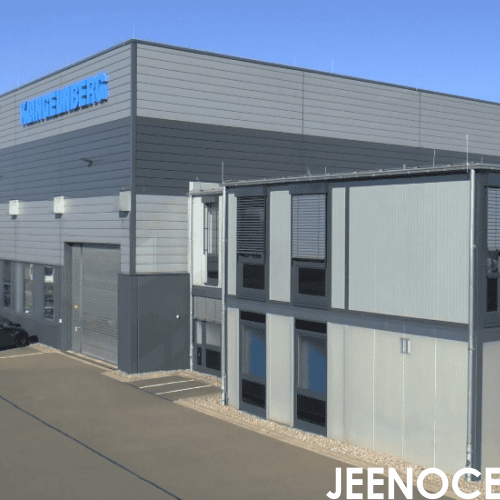

际诺斯齿轮磨齿机德国原厂200多项齿轮加工专利
不仅参与国际标准制定还获得“工业4.0”奖项权威认可
拥有一台设备就拥有了欧美国家齿轮制造的“免检合格证”
德国厂家不断将更新的技术加入齿轮加工设备中升级
服务过航空航天、汽车制造、采矿和矿料运输、工业齿轮部件、船舶推进装置以及新能源风电等高端行业的多家生产商
提供从设计到交付的齿轮加工方案
全流程陪伴客户将齿轮样品变成成品
不仅仅是设备还有无限制的技术支持
为客户的甲方提供满意的成熟产品方案
高精度的机构设计和控制系统让不断加速生产效率
多项专利技术与百年研发经验让精度推向更高的极限
“虚拟啮合”技术让齿轮的质量直逼“完美等级”
全自动加工模式灭绝人工干预出错的困扰
加工测量一体保障齿轮加工过程无误
测量反馈的数据可以实时纠正错误确保加工过程稳定
闭环式生产可以最大程度提高产品可靠性
从毛坯到成品的每道工序数据可一键回溯快速定位问题

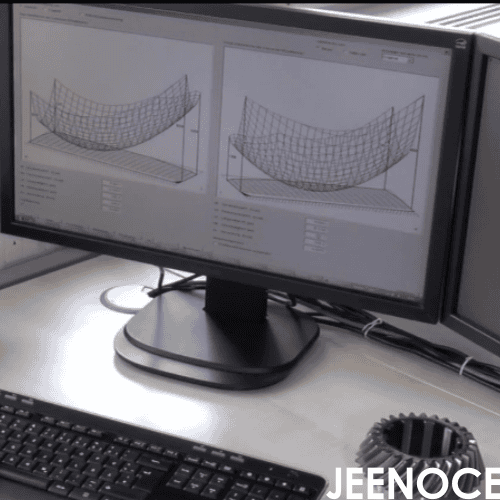

对齿轮精度、载荷分布、噪音频谱等复杂数据进行多维度解析

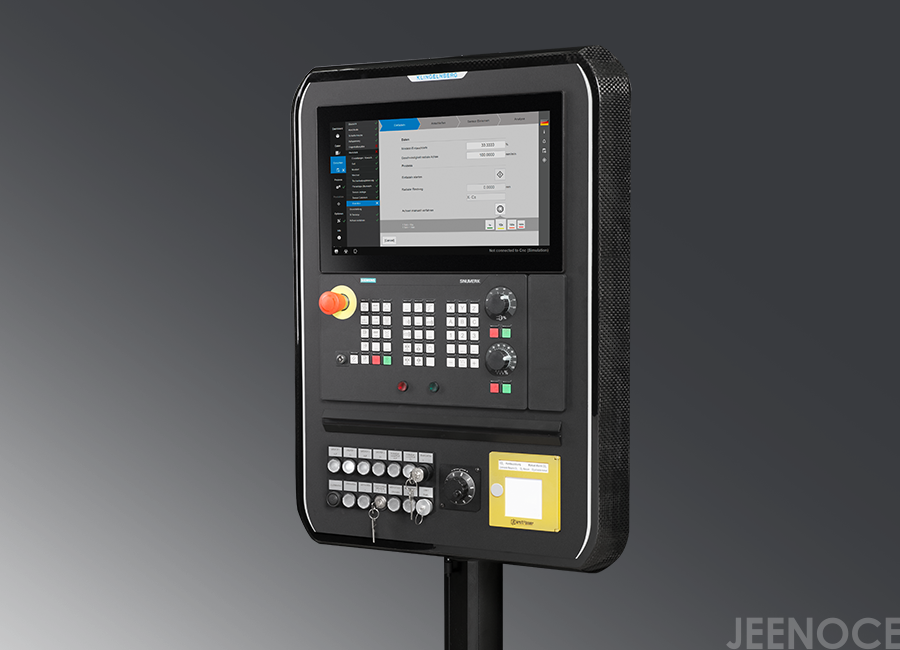

采用图形化交互界面与模块化功能设计简单培训即可操作
设备模块化配置可以根据您的需求进行更改减少新设备支出
行业前沿的技术和过硬的质量让您不用考虑更换问题
可加工几乎所有种类的齿轮扩大您的收益范围
单个产品生产成品远远低于其它品牌获得稳定的长线收益
际诺斯定位方案集成商可以根据你的需求提供一站式智能化升级方案
包办到售前沟通、问题解决、方案陈述、项目承接、项目检测、项目交付、售后问题等全程陪伴式服务
