汽车电子对质量的要求越来越高，尤其是 IATF16949 标准推行后传统的抽检方式已经无法满足实际需求，这个标准强调“基于风险的思维”，也就是说不能只靠随机抽检，而是要根据产品的重要性和制造过程的稳定性来决定检测的方式和频率，对于像焊点、BGA(球栅阵列封装)的关键部位，一旦出现问题可能引发大规模召回，造成巨大损失，这时候无损检测技术就显得尤为重要，尤其是 X 射线检测设备，它可以在不破坏产品的情况下查看内部结构，帮助我们实现真正意义上的风险导向质量管理，际诺斯将详解如何根据 IATF16949 和 AEC-Q100 等级制定 X 射线抽样方案，对比传统 GB2828 的不足，助你实现全流程追溯与质量闭环。
IATF16949 的核心要求是：抽样方案不能“一刀切”，我们需要先做风险评估明确哪些产品特性最关键，哪些工序最容易出问题，例如汽车安全气囊的电子控制模块，其焊点质量就是关键特性，因此需要更高的抽样频率，而一些非安全相关的内饰灯电路，可以适当放宽要求。
在进行风险评估时一定要参考 PFMEA(过程失效模式分析)的结果，PFMEA 中风险等级高的工序，应该提高抽样频率，X 射线检测设备可以帮助我们实现风险导向的抽样，它速度快、精度高，能够针对高风险工序进行重点检测，我们公司就利用 X 射线设备对 BGA 焊点实施 100% 检测，而不是传统方式的抽检几个，从而大大降低了风险。
传统的抽样方案(如 GB2828)使用固定的 AQL 值(可接受质量水平)，比如 AQL=0.65.表示允许有 0.65% 的次品，但这种静态的抽样方式存在明显不足，它没有考虑生产过程的变化，也无法动态调整抽样频率，我们通过 X 射线检测设备积累的数据，建立了一个“动态抽样模型”，简单来说就是让数据说话，例如连续检测了 10 批产品，发现 BGA 空洞率都低于 0.1%，说明过程很稳定，就可以适当降低抽样频率，如果某批次出现异常波动，系统会自动触发加严抽样， 动态抽样的核心是过程能力指数(Cpk)，当 Cpk 大于 1.67 时说明过程能力良好，可以减少抽样，当 Cpk 小于 1.33 时必须加严抽样，X 射线设备的数据可以直接用于计算 Cpk。
AEC-Q100 是汽车电子组件的可靠性标准，将产品分为不同等级，例如Grade 1 要求工作温度范围为 -40 至 125 摄氏度，而 Grade 3 可能只需要 0 至 70 摄氏度，等级越高对检测的要求就越严格，对于 Grade 1 的产品不仅要检查焊点是否有虚焊，还要关注 BGA 空洞率是否超标(通常要求小于 25%)，这些细节普通目检无法发现，必须依靠 X 射线检测设备，我们曾为一家客户制定方案，他们的产品是发动机控制单元，属于 AEC-Q100 Grade 1.我们建议对关键焊点实施 100% X 射线检测，并设定空洞率上限为 15%(比行业标准更严格)，结果产品在高温老化测试中零失效，客户非常满意。
GB2828 是很多工厂常用的抽样标准，但它有几个致命缺点：
第一它基于统计学，假设缺陷是随机分布的，但汽车电子的缺陷往往不是随机的，比如某个焊机参数漂移，会导致连续几十个焊点都有问题，按 GB2828 抽检可能根本抽不到。
第二它缺乏对风险的动态评估，不管过程是否稳定都按固定比例抽样，浪费人力物力。
第三数据采集不完整，传统抽检只记录“合格”或“不合格”，没有详细的缺陷图像和数据，出了问题很难追溯。
传统方案的数据是碎片化的，例如人工检测后填一张 Excel 表，审核时得翻半天，而 X 射线检测设备输出的每一张 X 光片、每一个缺陷坐标、每一组空洞率数值，都可以直接上传到 MES 系统，形成完整的数字化记录，选择 X 射线设备时一定要问清楚它能不能和你的 MES 系统对接，能对接的设备才是真正的“数据生成器”，而不是一个孤立的检测工具，这种“数据闭环”的好处是审核时，只要输入批次号，就能调出所有 X 光片和检测报告，完全满足 IATF16949 对追溯性的要求，而且数据不可篡改，每一张 X 光片都是“电子证据”。

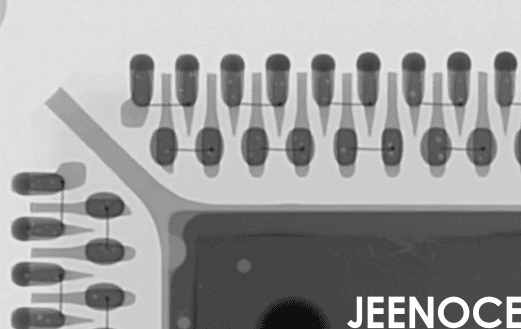

X 射线检测设备最大的优势就是“无损”，它能穿透封装材料，看到内部焊点的形状、空洞大小、有没有裂纹，完全不影响产品性能，具体应用场景包括：
焊点检测： 检查 QFN、BGA 等器件的焊点是否饱满、有没有虚焊。
BGA 空洞率分析： 自动计算空洞面积占焊点面积的比例，判断是否超标。
结构完整性验证： 检查内部导线有没有断裂、元件有没有移位。
很多人觉得“全检”成本太高，但 X 射线设备的高效性让这件事变得可行，例如我们公司使用的某款 X 射线设备，每小时能检测 2000 个焊点，配合 AI 自动判读，一个人就能操作，对于关键工序实施 100% 全检，其实比抽检更省钱——因为一旦漏检导致召回，损失是检测成本的几百倍。
一家为某知名车企供应 BMS(电池管理系统)的零部件供应商，产品涉及高压电路，对可靠性要求极高，他们之前用传统人工目检和 GB2828 抽检，结果有一批产品在客户那里出现焊点开裂，导致整车召回，损失超过 500 万元，他们急需一套能实现全流程追溯、满足 IATF16949 和 AEC-Q100 Grade 1 要求的检测方案，我们推荐了某品牌 X 射线检测设备，并帮他们优化了抽样流程：对 BGA 焊点实施 100% X 射线检测，空洞率标准设为 20%，将检测数据实时上传至 MES 系统，实现“检测-判定-整改-验证”闭环，建立动态抽样模型，根据 Cpk 值自动调整检测频率，实施结果：检测准确率提升 35%(从人工的 85% 提升到设备的 99.5%)，质量问题响应时间缩短 50%(从发现到整改从 2 天缩短到 1 天)，合规记录效率提高 40%(审核准备时间从 3 天缩短到 1.5 天)。
客户反馈： “以前最怕客户审核，因为数据太乱，现在有了 X 射线设备，每一批产品的 X 光片都在系统里，审核员想看什么随时调，再也不用加班补记录了，而且全检让我们彻底消除了批量质量风险，心里踏实多了。”
要制定满足 IATF16949 要求的 X 射线抽样方案，核心是三点：以风险为导向，根据产品关键特性和过程能力，动态调整抽样频率，而不是死守固定比例，用数据说话，X 射线检测设备不仅是检测工具，更是数据生成器，它能帮你建立完整的数字化追溯链，拥抱“全检”思维，对于关键工序，利用 X 射线设备的高效性实施全检，本质上是对 IATF16949“风险思维”的极致实践，未来X 射线检测设备还会与 AI 缺陷识别、自动化产线深度集成，实现真正的“无人化”质量管控，作为质量工程师，我们不仅要会用设备，更要懂如何用数据驱动质量改进。
