分板机根据字面意思理解就是作为“分板”作用的机器，随着电子行业在近代的突飞猛进SMT行业在现代社会呈现极强的竞争力，所以现在“分板机”这个名称被特别指代为SMT贴片加工整个流程PCB分板环节专用的设备，际诺斯身为SMT行业的设备方案集成商选择将“电子加工领域最快的分板机”称号的德国厂家进口的分板机引入SMT整线解决系统中的原因。
分板机根据字面意思理解就是作为“分板”作用的机器，随着电子行业在近代的突飞猛进SMT行业在现代社会呈现极强的竞争力，所以现在“分板机”这个名称被特别指代为SMT贴片加工整个流程PCB分板环节专用的设备，际诺斯身为SMT行业的设备方案集成商选择将“电子加工领域最快的分板机”称号的德国厂家进口的分板机引入SMT整线解决系统中的原因。
分板机切割PCB板的原理是什么？
除了激光分板机是通过密集的激光光束照射电路板，将电路板接触面瞬间熔断实现的，其余分板机基本都是通过机械分割的方式达到的，而因为机械切割的方式不同也就导致了应力大小和切割效率、操作方法的区分也就延伸出各式各样的分板机类型。
相比于高昂的激光分板机，一般的工厂化大批量生产主要选择铣刀式分板机和锯片式分板机，而铣刀式因为其切割能力限制较小所以应用范围更广，际诺斯引入的分板机兼顾铣刀锯片两种模式，在机械切割的方式之外加入了强大的算法通过定位mark起始点对比CAD图纸进行更加精准的切割的全自动分板设备。
分板机的发展历史
分板机就是随着SMT行业发展起来的，而SMT行业是随着21世纪电子领域暴增而兴起的，逐渐从20世纪80年代的专供军工、高精尖行业逐步走向工业化自动化智能化生产，也从最初的简单机械切割和手工操作，到现在基本实现全自动化操作。
而当下分板机最大的难题就是如何适应精度、应力和效率无法同时增长的鱼与熊掌不可兼得的困境当中，考虑到这个因素，在激光技术解决速度和黑边问题之前无疑铣锯一体的方式是大批量工业化生产相对最优的解决方案。
分板机种类
分板机有走刀式分板机（也叫V-cut分板机）、冲压式分板机、铡刀式分板机、铣刀式分板机、锯片式分板机和激光式分板机这几种，主要是因为精度、效率、应力、价格等多方因素导致种类多样。
对于低端市场可能走刀式、铡刀式、冲压式这种精度、应力、表面处理等要求不高价格预算有限的分板机比较适合，而对于中高端大批量生产厂家的复杂路径切割情况下铣刀式、锯片式分板机比较适合，际诺斯引入的分板机使用成本低、维护成本低、效率高、良率高的特点导致整个生产周期成本非常低廉能为您节约更多的成本，而激光式分板机暂时应用的是附加价值较高的情景。
分板机使用场景以及行业应用
分板机分为离线和在线两类，在3C领域中刚性PCB用于手机等主板需要高精度的切割，而柔性PCB用于可穿戴设备等需要低应力切割，像是汽车电子类pcb板处理需要防静电、防尘，另外际诺斯也有和车规级企业合作的经验，医疗设备对粉尘的残留比较多比较适合激光分板机但不适合批量，而航空航天需要高稳定性，际诺斯稳定性最高能保持98%稳定，然后就是新能源领域，PCB基板多是大尺寸的厚板，而际诺斯分板机也可以直接解决铝基板、铜基板的切割问题。

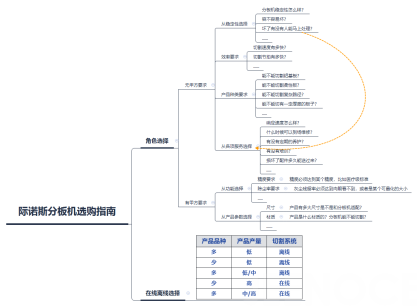

我该如何选择合适的分板设备？
产品类型 | 产品产量 | 切割系统 |
多 | 低 | 离线 |
少 | 低 | 离线 |
多 | 低/中 | 离线 |
少 | 高 | 在线 |
多 | 中/高 | 在线 |
选择合适的分板机首先要根据上表确定您需要在线还是离线设备，然后根据您的精度、效率、吸尘、PCB电路板的材料等因素以及甲方的需求确定分板机的类型，选择合适的品牌，比如际诺斯分板机作为您的合作伙伴。

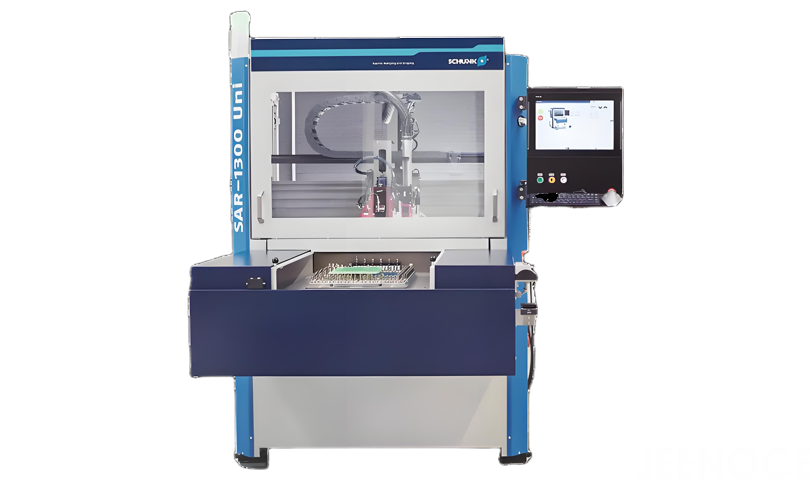

技术参数
设备尺寸（mm） |
|
宽度 | 1300 |
高度 | 1850 |
操作高度 | 950 |
重量（kg） | 1500 |
轴速（mm/s） |
|
x轴和y轴轴速 | 2000 |
z轴轴速 | 1000 |
精度（mm） |
|
重复精度 | ±0.02 |
定位精度 | ±0.02 |
工作范围（mm） |
|
最大接受pcb母板尺寸 | 430×350 |
PCB板厚度 | 一般来说0.5-3.2 |
产品最大高度 | 10-20 |
PCB材料 | EM1、FR2、FR3、FR4、FR5和MI-660 4.1-1984 |
技术可靠性 | ≥98% |
噪声等级 | 1.2m范围内≤72db（A） |
更多需求请填表询问或者移步个性化服务界面
际诺斯分板机的核心优势
速度快—电子领域最快的分板机

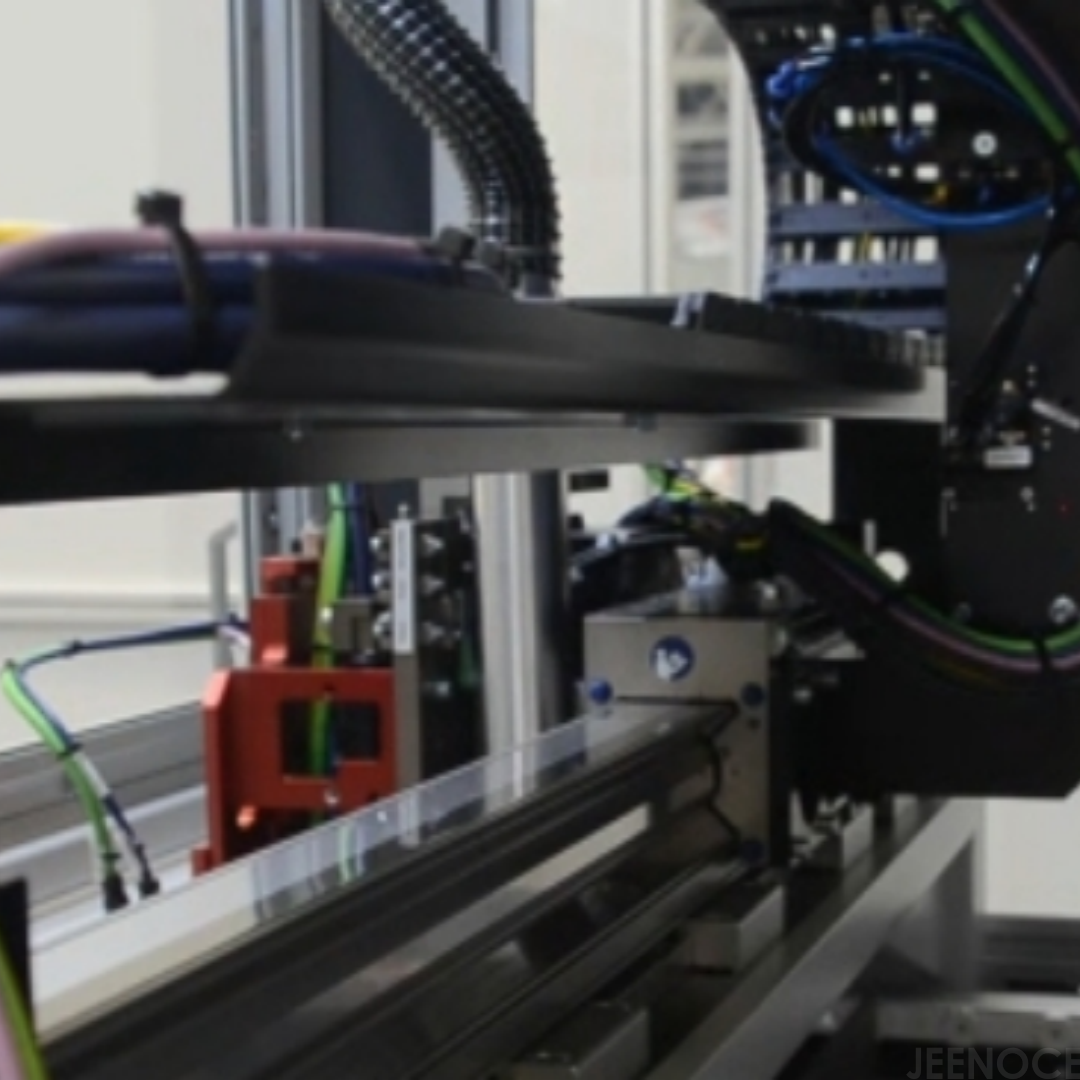

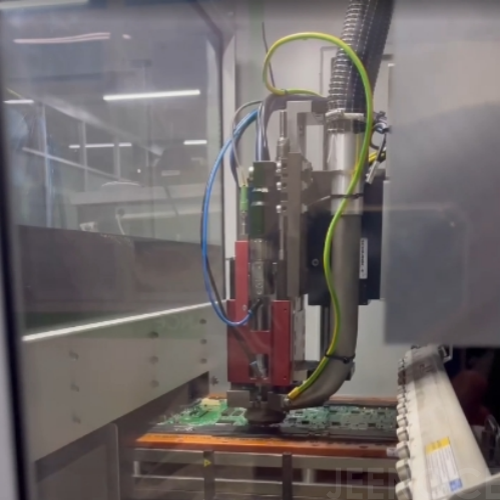

X、Y、Z轴磁悬浮高速直线电机协同工作高速精准的运动控制体系

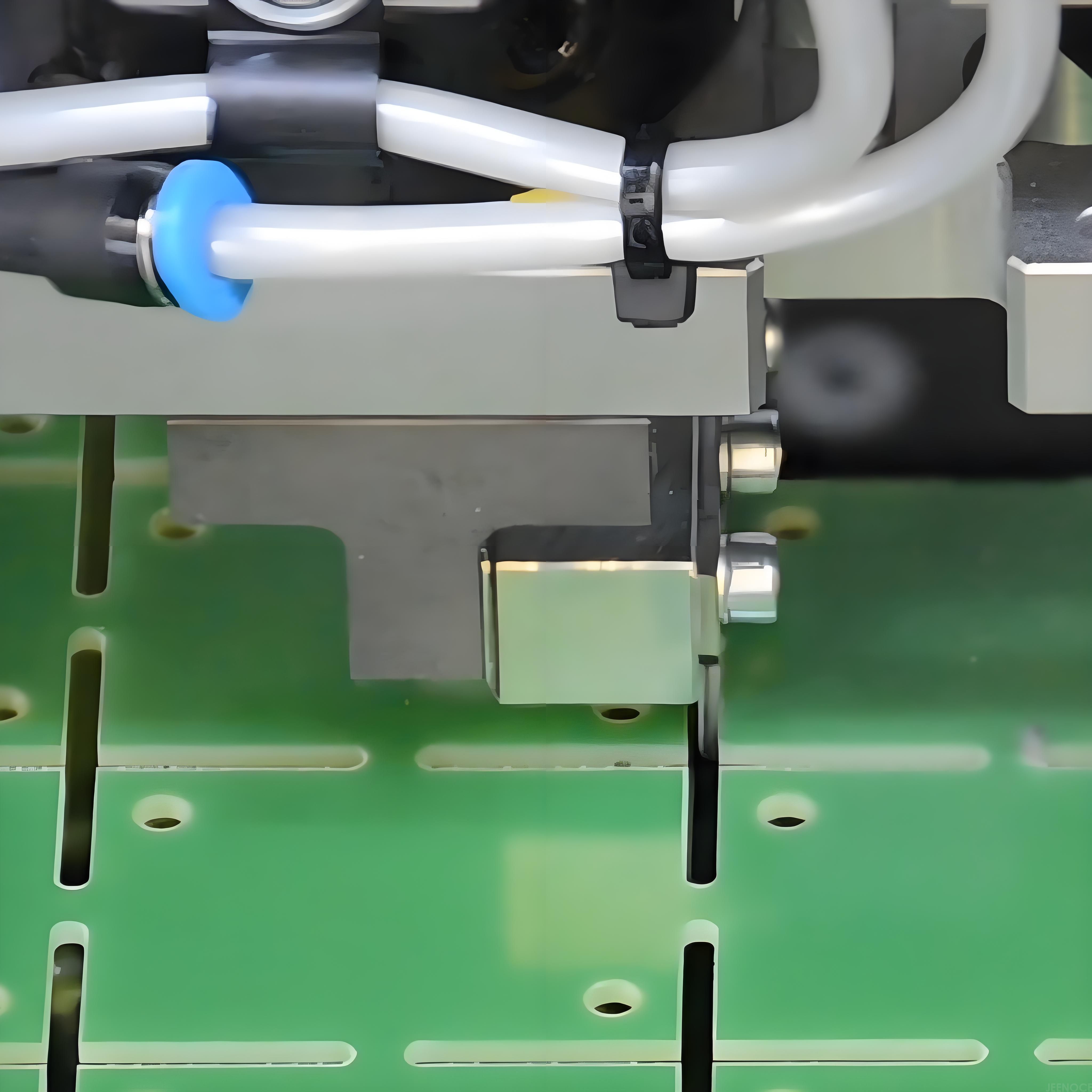

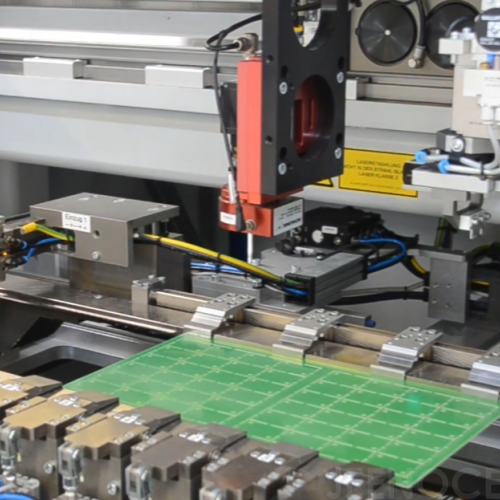

铣锯一体双模式可以实现无缝切换根据不同分板需求灵活适配
双工位系统大幅度压缩整体作业的时间最大程度增强生产效率
令人发指的切割精度

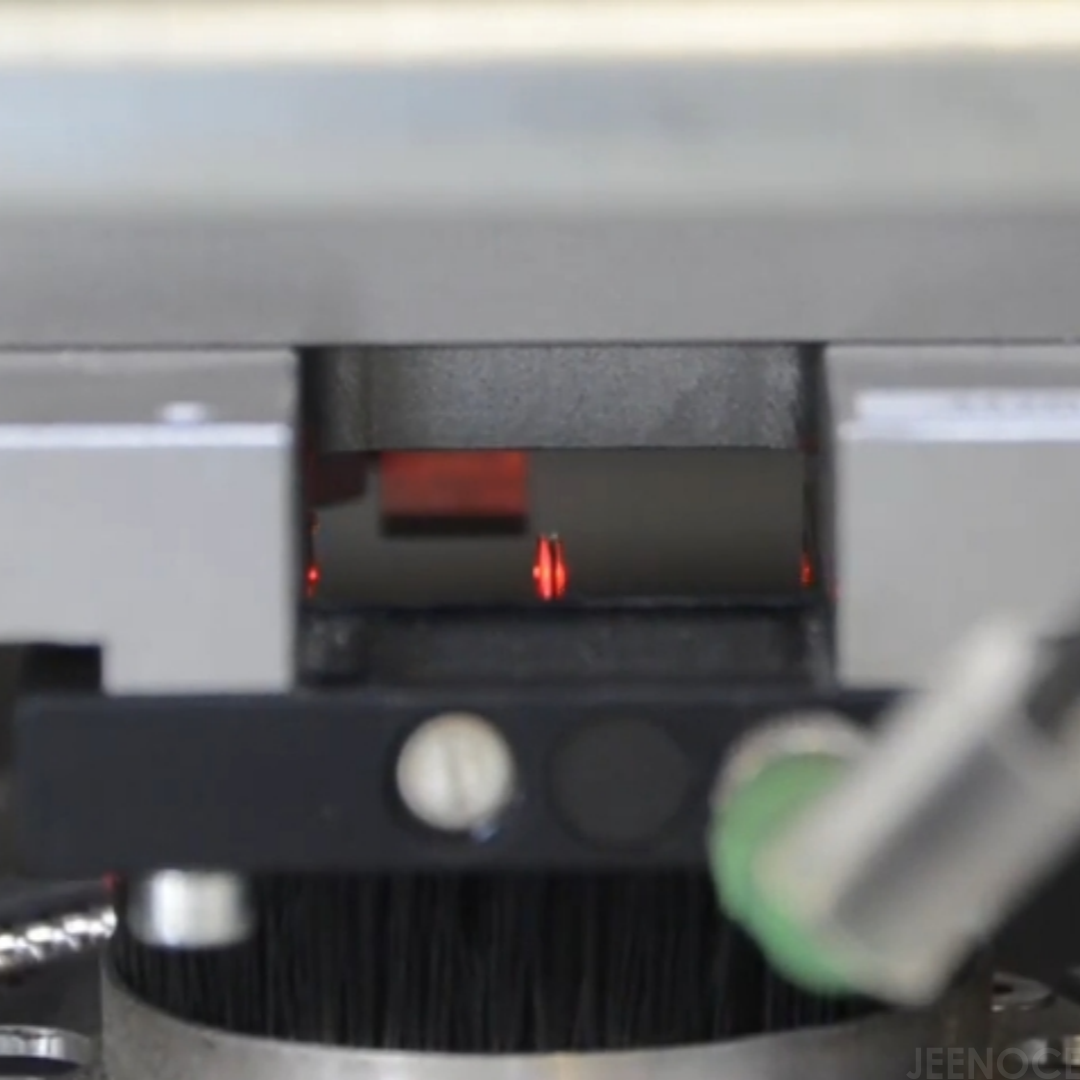

强大软件系统算法可精准把控切割力量适配不同硬度、厚度的材料
对切割线路精准控制确保复杂、精细的切割线路稳定切割
切割精度可达 ±0.02mm确保精密电子元件切割后尺寸精准
重复精度维持±0.02mm批量生产时每块PCB基板切割精度一致
适配航空航天、医疗电子、汽车工业、医疗医药等高要求领域
全生产周期维护简单
核心零件主轴仅需几分钟简单维护操作门槛低无需专业人员
长时间稳定工作无异常降低设备停机风险保障生产
德国工程师团队百年品质确保设备的高稳定性

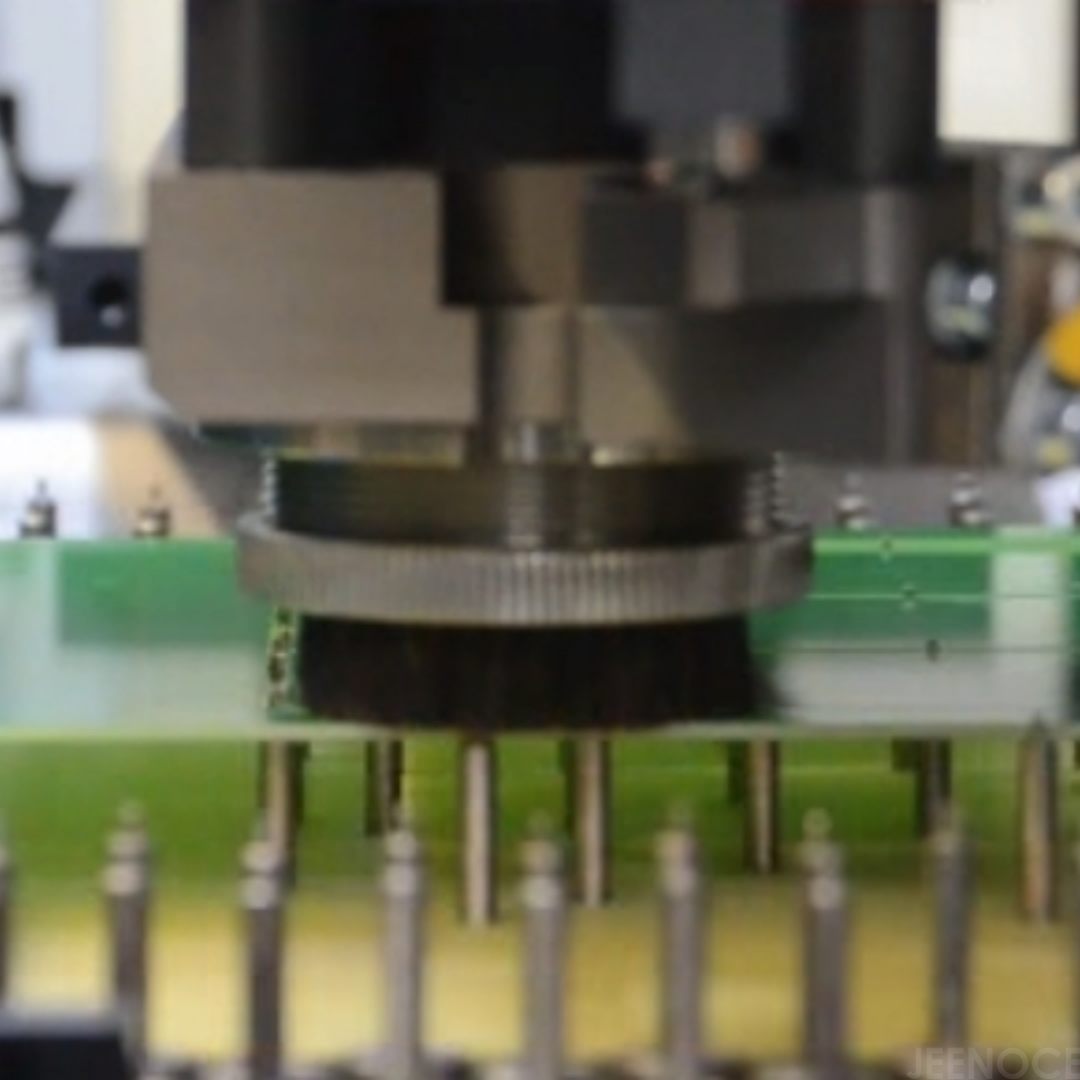

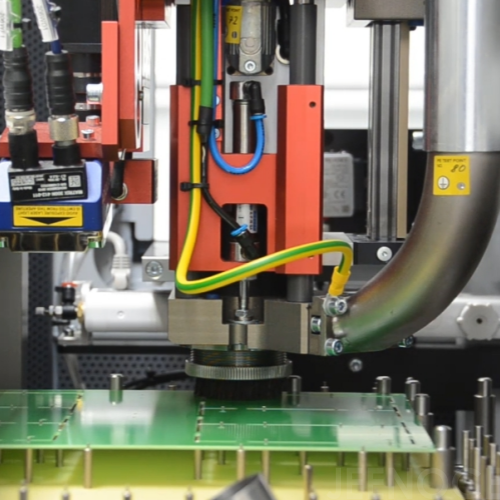

德国进口强力吸尘系统
动态调整毛刷与接触面构建相对真空空间主动吸附灰尘
强力工业级吸尘装置可以收集绝大多数PCB切割残留灰尘
超规格达到德国汽车工业协会VDA19 - 1标准适配汽车电子等高洁净要求行业
新能源领域材料切割专项能力强化
无需更换装置即可同时切割柔性电路板（FPC）和铝基电路板（MCPCB）

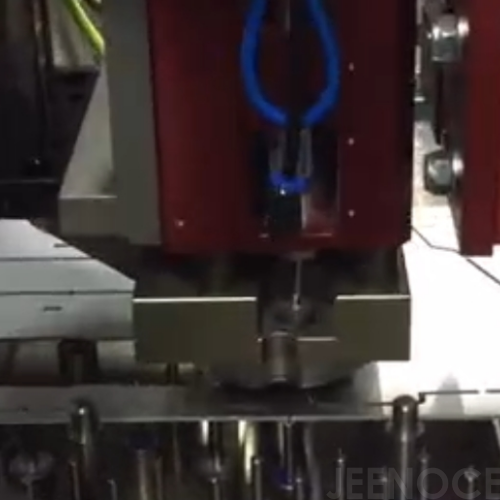

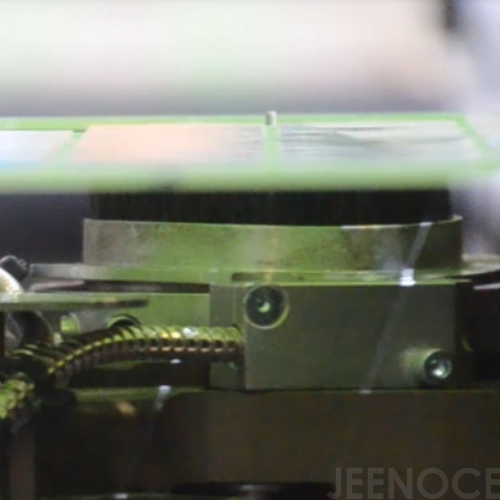

一台设备兼具铣刀分板机（高精度曲线切割）、锯片分板机（高效直线切割）、特殊材质定制分板机的多重功能
精准响应新能源汽车崛起带来的特殊电路板加工需求抓住市场增量机会
覆盖消费电子、汽车电子、工业控制等多领域，提升订单覆盖率与客户粘性

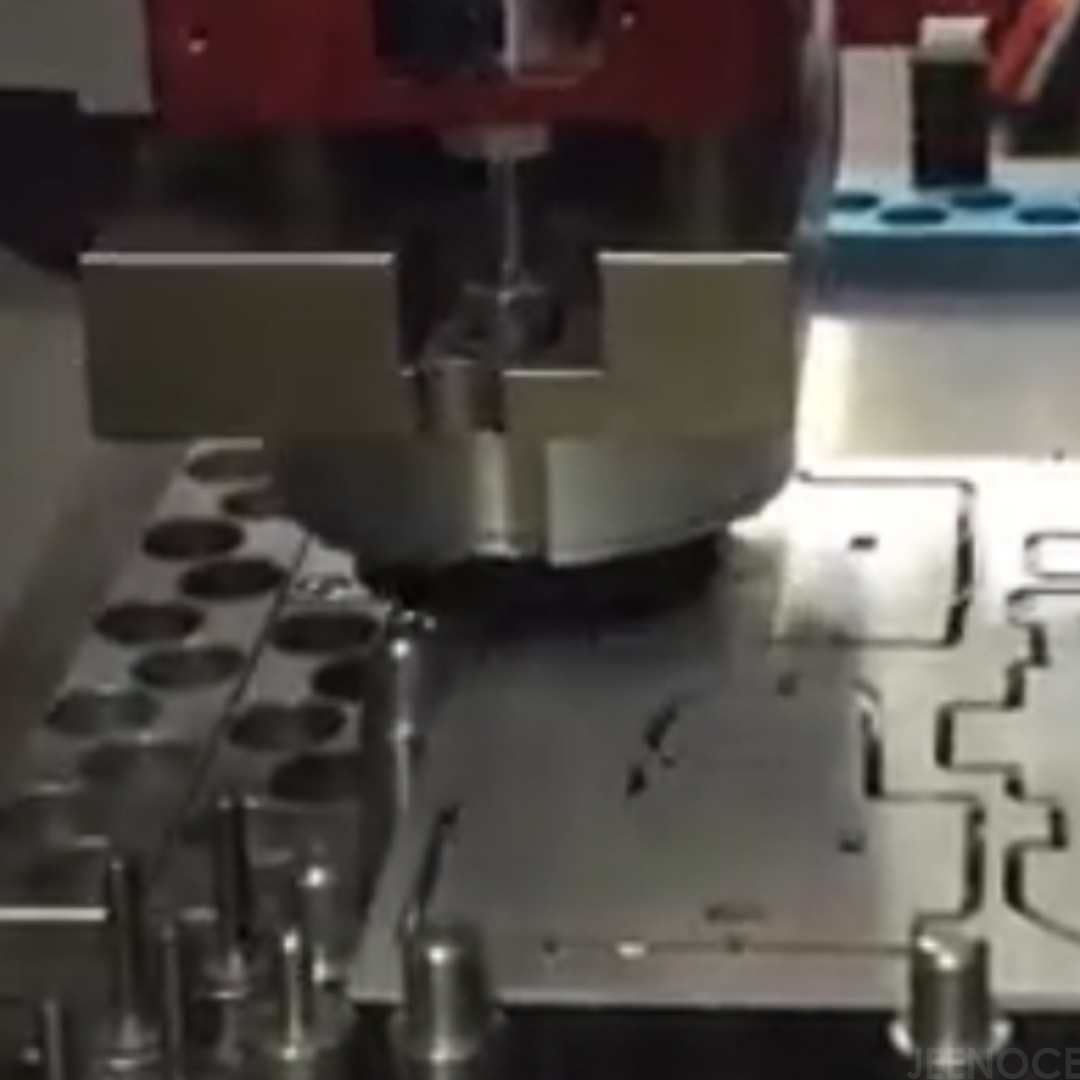

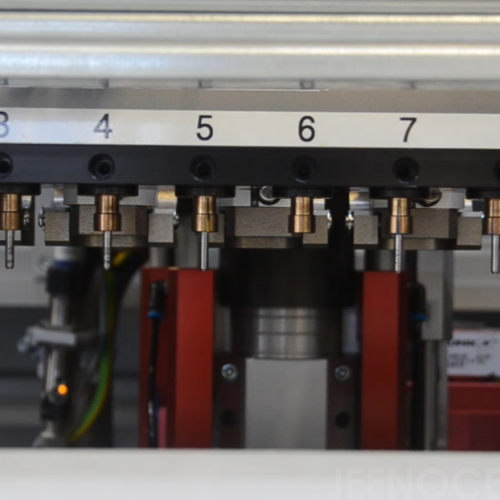

万能磁力夹具（选配）
将传统“设计夹具→开模制作”的数周周期缩短至分钟级

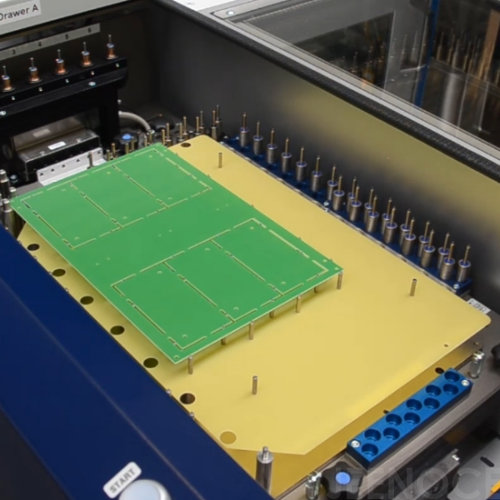

一套磁力夹具通过数字化步pin可以适配几十到几百种不同尺寸、形状的 PCB 板
替代传统的“一产品一夹具”的模式避免无限定制专用夹具的高昂成本
尤其适合研发阶段频繁迭代的场景节省夹具采购与库存管理费用
按需定制
整机采用模组化结构可像“乐高积木”一样自由组合
针对不同行业客户（消费电子、汽车电子、半导体）的特殊需求定制
成本可控的柔性投入无需一次性采购全功能设备
单一模组故障时可独立拆卸更换避免整机停机维修
技术迭代时可单独升级部分模组延长设备使用周期
极致的技术能力和服务体验
际诺斯定位方案集成商可以根据你的需求提供一站式智能化升级方案
包办到售前沟通、问题解决、方案陈述、项目承接、项目检测、项目交付、售后问题等全程陪伴式服务
