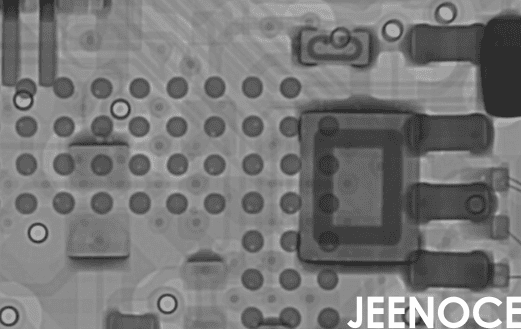

在汽车电子制造中X射线检测设备就像我们的“透视眼”，专门用来检查焊点、BGA、QFN等隐蔽部位的缺陷，没有它很多内部问题根本无法发现，但问题来了设备使用时间久了，检测精度会下降，如果校准不规范不仅影响产品质量，还会在IATF16949审核中带来麻烦，很多同行问我：“为什么我们明明做了检测，审核员却说数据无效?”答案往往就出在校准环节，际诺斯就是要告诉大家：如何做好X射线检测设备的日常校准，确保无损检测结果可靠，顺利通过IATF16949审核。
IATF16949标准对设备校准有明确要求，不是随便做做就行。
不同X射线检测设备的校准频率不同，根据我们公司的经验每天开机后必须做一次快速校准，每周做一次全面校准，每月做一次深度校准，这个频率不是随意制定的而是基于测量系统分析的结果，如果设备使用频繁，校准周期需要缩短，校准周期不是固定不变的，如果发现检测精度波动大就要缩短校准间隔，建议每季度做一次测量系统分析，动态调整校准频率。
我们使用标准孔板进行日常校准，操作时要注意几个关键参数：管电压、管电流、图像分辨率、对比度，环境条件也很重要温度和湿度的变化会影响图像质量，所以校准要在恒温恒湿的房间里进行，避免环境干扰。
每次校准都要详细记录：时间、操作人员、设备编号、校准结果，这些记录要保存至少三年，因为IATF16949审核时会抽查，记录完整数据可靠性才有保障，审核准备才能轻松。
标准孔板是一块带有不同大小孔洞的金属板，用它来验证X射线检测设备的成像精度和分辨率，例如在检测微小焊点时需要高分辨率的标准孔板，孔径要小到0.1毫米。
第一步：准备标准孔板，安装到检测工位，注意避免振动和强光干扰。
第二步：启动设备，采集图像数据，评估图像质量，看孔洞边缘是否清晰，对比度是否达标。
第三步：比对标准图像与实际图像，如果偏差在公差范围内，说明设备正常，如果偏差大就要做测量系统分析，判断系统是否稳定。
小贴士： 建议每次校准都拍下标准孔板的图像，和上次的对比，能直观看到设备状态的变化，提前发现问题。
校准通过：记录数据，归档保存。确保数据可靠性和可追溯性。
校准不通过：立即停用设备，安排维修或重新校准，更新校准记录，启动质量追溯流程，检查之前用这台设备检测过的产品。
未校准设备会导致检测精度下降，图像质量变差，审核中发现未校准设备，直接判定为不符合项，审核准备再充分也没用。
产品批次可能被判定为不合格，引发质量追溯问题，客户投诉率上升质量成本增加，测量系统分析结果失效，整个质量管理体系都会受影响。
我朋友在一家汽车电子供应商工作，他们公司有一台X射线检测设备，因为操作人员偷懒连续两个月没做标准孔板校准，结果在IATF16949审核中审核员发现校准记录缺失，开出了三项不符合项，客户知道后暂停了他们的订单，要求三个月内整改完毕，这个教训太深刻了。
很多同事觉得每天做校准浪费时间，但换个角度想一次设备漂移可能导致整批次焊点误判，那损失可就大了，把“事后追溯”变成“事前拦截”。
以前我们的校准记录就是一堆表格，审核时才翻出来，后来我们把校准结果和统计过程控制系统联动，校准数据直接用于计算过程能力指数和设备综合效率，校准数据就从“合规负担”变成了“质量优化资产”，数据驱动决策让质量管理更科学，建议把校准数据录入质量管理系统，自动生成趋势图，能直观看到设备状态变化，提前预警。
人工判读标准孔板图像容易出错，我们引入了自动化图像比对算法，电脑自动比对标准图像和实际图像，误差率从5%降到0.5%，同时设计了“傻瓜式”校准SOP，每个标准孔板都贴了二维码，扫描后语音引导操作步骤，即使新员工也能快速上手，确保每次校准的一致性。
制定设备校准作业指导书，明确X射线检测设备的校准步骤和环境干扰控制，明确责任人和执行频率，结合测量系统分析优化周期。
采用自动化系统记录和追踪校准数据，提升数据可靠性和可追溯性，数据实时上传支持审核准备和质量追溯。
定期对质量工程师和操作人员进行校准知识培训，强化无损检测和检测精度理解，强化对IATF16949合规要求的理解，提升图像质量管理能力。
X射线检测设备的校准不是小事，它直接关系到检测精度、数据可靠性和可追溯性，标准化、可追溯、持续改进是做好校准的关键，结合测量系统分析优化校准流程能让质量管理更高效，未来我们可以结合智能制造技术，比如物联网和人工智能，进一步提升校准效率和数据可靠性，减少环境干扰影响，校准做得好审核不烦恼，质量有保障。
