在SMT生产中X-Ray检测设备是确保产品质量的“火眼金睛”，它能够透视PCB内部精准发现BGA、QFN等元器件的焊点盲区。这是自动光学检测(AOI)的重要补充，许多质量经理面临一个核心问题：检测数据孤立，无法与MES系统联动，这导致数据追溯困难返修率像“黑箱”一样失控，这种状况给生产和客户带来巨大压力，要解决这些问题需要转变思路，以终为始，从你的核心KPI(如良率、返修率)出发反向拆解，选择能直接支撑这些目标的X-Ray设备，际诺斯将提供一套可量化的X-Ray设备选型评估方法论，让每一分投资都精准指向KPI改善。
你的核心目标是提升良率、控制返修率，X-Ray设备如何直接作用于这两点?
X-Ray设备与AOI互补，AOI看表面X-Ray看内部，优秀的X-Ray设备通过高精度的焊点检测，覆盖AOI的盲区降低漏检率，从而直接提升最终产品良率。
返修成本高昂，X-Ray设备的缺陷识别精度越高越能提前拦截不良品，避免流入后段或客户手中，强大的数据追溯能力能快速定位缺陷批次，缩小返修范围，极大控制返修成本与时间。
真正的价值在于将在线检测的实时数据转化为可分析、可行动的洞察，这赋能从进料到出货的全流程质量体系。
以下是选择X-Ray设备时必须关注的10个核心指标，每个指标都与你的KPI紧密相关。

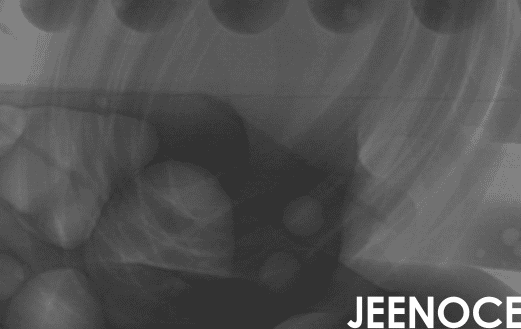

为什么关注：直接决定能否看清微小的焊接缺陷，如BGA焊球的微裂纹、空洞，这是提升良率的基础。
评估标准：关注微焦点X射线源的尺寸和系统分辨率，要求供应商提供针对你典型BGA检测需求的样品板实测图像。
分场景阈值：对于01005、CSP等精细元件，系统分辨率需优于1微米;对于常规元件，3-5微米可能足够。
避坑提示：不要只看标称参数，务必用自己最难检测的样品板做实测。
打分表：实测图像清晰度(0-5分)，最小可检测缺陷尺寸(0-5分)。
提示：在测试阶段一定要使用实际生产中的难检测样本进行验证，确保设备真实有效。
为什么关注：速度慢会成为SMT生产线的瓶颈，影响整体产出，违背通过检测提升效率的初衷。
评估标准：计算单板检测时间(包括上下板、成像、分析)，确保其匹配或快于你的产线节拍。
分场景阈值：高混合、小批量产线对换线速度要求高;大批量产线对连续吞吐量要求高。
避坑提示：询问在开启全部检测程序下的实际产能，而非理论最大值。
打分表：单板检测周期(0-5分)，最大小时产能(0-5分)。
为什么关注：图像不稳定会导致误判，好的判成坏的，坏的漏掉，直接伤害良率与信任度。
评估标准：考察设备在长时间运行下的图像信噪比稳定性。这是AXI可靠性的核心。
分场景阈值：需要设备能支持24小时连续运行，图像质量无明显衰减。
避坑提示：询问X射线管的寿命和保用周期，以及日常校准的便捷性。
打分表：长期运行稳定性(0-5分)，校准周期与便捷性(0-5分)。
为什么关注：打破数据孤岛的关键!数据必须能无缝流入MES系统，用于实时SPC分析和全程数据追溯。
评估标准：确认设备是否支持标准协议(如SECS/GEM)或提供开放API，能否输出结构化的缺陷数据(位置、类型、图片)而非仅仅一个结果。
分场景阈值：计划构建数字化工厂的企业，必须将此作为一票否决项。
避坑提示：要求供应商现场演示数据导出和与模拟MES的对接。
打分表：接口开放性(0-5分)，数据输出结构化程度(0-5分)。
提示：在洽谈时直接索要其设备与常见MES系统的集成案例文档，这是检验其“真集成”能力的最快方法。
为什么关注：降低对操作员的依赖，提升检测一致性，并快速生成报告。
评估标准：自动缺陷识别(ADR)算法的准确率和自学习能力，软件是否提供一键式操作和标准化报告模板。
分场景阈值：多品种小批量场景需要快速编程，少品种大批量场景追求全自动无人值守。
避坑提示：测试ADR对不同类型缺陷的识别率并了解误报率的控制水平。
打分表：ADR准确率(0-5分)，软件易用性(0-5分)。
为什么关注：频繁故障会直接导致生产线停摆，维护成本高昂将吞噬设备带来的投资回报。
评估标准：考察核心部件(如X射线管、探测器)的品牌、寿命和更换成本，设计是否采用工业CT级别的可靠性理念。
分场景阈值：7x24小时高强度生产环境，对稳定性要求最高。
避坑提示：仔细核算耗材成本与预防性维护计划，而不仅仅是设备单价。
打分表：MTBF(平均无故障时间)指标(0-5分)，年度维护成本预估(0-5分)。
为什么关注：任何投资都要看回报，你需要量化设备如何帮你省钱或赚钱。
评估标准：计算因减少客户退货、降低返修成本、提升直通率所带来的年度收益，与设备总拥有成本(购机+维护+耗材)进行对比。
分场景阈值：产品价值高、质量索赔严厉的行业，ROI周期应更短。
避坑提示：ROI计算中必须包含“质量成本”(如返工、报废、客户信誉损失)这一隐性但巨大的部分。
打分表：预估投资回收周期(0-5分)。
为什么关注：技术迭代快，你的需求也会增长，设备应能适应未来。
评估标准：软件是否支持升级更强大的分析功能?硬件平台是否预留了升级空间，例如未来向三维CT扫描功能扩展的可能性?
分场景阈值：研发型企业或产品复杂度快速提升的企业，需重点考虑。
避坑提示：书面确认未来功能升级的路径与成本框架。
打分表：软硬件升级灵活性(0-5分)。
为什么关注：保障人员安全是底线，也是合法运营的前提。
评估标准：设备是否通过辐射安全认证(如中国的辐射安全许可证)，防护设计是否充分，联锁装置是否可靠，符合无损检测设备的安全规范。
分场景阈值：所有场景均为必须项，无阈值可言。
避坑提示：现场查看安全联锁装置的实际效果，并查验认证文件原件。
打分表：安全认证齐全性(0-5分)，防护设计(0-5分)。
为什么关注：再好的设备也会出问题，快速响应的服务是检测设备持续稳定运行的保障。
评估标准：供应商的服务网点分布、工程师水平、备件库存情况，是否提供远程诊断和快速上门服务。
分场景阈值：生产线关键岗位的设备要求2-4小时现场响应。
避坑提示：走访其现有客户，了解真实的服务口碑。
打分表：响应速度承诺(0-5分)，客户服务口碑(0-5分)。
X-Ray(AXI)与自动光学检测(AOI)不是替代关系，而是最佳搭档，AOI负责外观和可见焊点速度快，AXI负责内部和隐藏焊点精度深，两者数据互补才能实现100%的在线检测覆盖率，更重要的是X-Ray检测出的缺陷数据(如空洞率、桥接位置)，应实时传输至SPC系统，当某个焊点的空洞率连续超标，SPC系统可以提前预警回流焊工艺可能出现了漂移从而实现从检测到过程控制的质量数据闭环，变被动拦截为主动预防。
优秀的X-Ray设备不仅是“照妖镜”更应是“显微镜”，它能提供结构化的缺陷数据(如空洞率、焊料体积)，并与贴片机、回流焊炉的工艺参数进行关联，这让质量经理能快速定位缺陷根源，实现从被动拦截到主动工艺优化的转变。
通过持续分析X-Ray数据趋势，结合SPC可以建立预警模型，当数据趋势显示工艺即将漂移出控制范围时系统提前报警，从而在批量缺陷发生前调整工艺，实现预测性质量控制。
在评估时除了硬件更应关注其软件的数据开放性与生态整合意识，重点考察是否提供标准API以便与MES深度集成，软件是否支持自定义报告，能否存储原始图像与数据，为未来AI和更高级的自动缺陷分类(ADC)储备数据资产，这决定了设备是成为一个数据孤岛还是整个智能质量体系的数据枢纽。
我是深圳一家中型EMS企业的质量总监张工，去年我们面临客户对BGA焊接质量的严苛审核返修率居高不下，内部数据追溯全靠人工记录效率低下，压力巨大，我们的目标是明确的：将BGA相关返修率降低30%，并建立可追溯的质量记录，在选型时我们放弃了那些只谈成像多清晰的供应商，最终选择了际诺斯电子的一款设备正是看中了它强大的数据追溯能力和开放的MES系统接口，设备上线后效果立竿见影，所有检测结果(包括缺陷图片)自动上传MES并与生产批次绑定，通过其自动缺陷识别功能我们快速锁定了空洞缺陷主要源于某一段回流温度曲线设置不当，调整后BGA焊接良率提升了1.2%，相关返修率直接下降了37%，更关键的是当客户质疑时我们能在1分钟内调出该批次所有板的X-Ray检测报告和图像，数据追溯效率提升了60%，现在检测数据真正成为了我们日常质量决策的支撑，形成了有效的质量数据闭环。
使用打分表：根据上述10个指标制作《X-Ray设备选型量化打分表》，根据你自身SMT生产线的KPI重点(例如，若返修成本压力大，则“数据接口”和“检测精度”权重调高)，为每个指标分配合适的权重。
设置阈值：为关键指标设定最低可接受标准(阈值)，不达标者一票否决。
下一步行动：务必安排样品板测试，这是检验一切的试金石，同时要求入围供应商提供详细的数据接口集成方案并进行验证。
提示：组建一个包含质量、工艺、IT和生产部门的选型小组，从不同视角评估设备，确保选型满足各方需求，避免后续推诿。
选择X-Ray检测设备远不止是购买一台检测设备，更是构建企业可追溯质量体系的关键投资，它是连接物理焊接世界与数字质量世界的桥梁，赋能真正的数据驱动决策，通过科学的选型你将带领团队把质量控制从被动“检测”的终点，转变为主动“预防”与“优化”的起点，为企业赢得质量与效率的双重竞争力。
