在SMT整线质量管控中X-ray检测设备是拦截焊接缺陷的关键防线，设备标称的“实验室参数”往往与实际量产表现存在巨大差距，过高的漏检率会让缺陷品流入下个环节直接推高返修率，而过高的误判率则会导致大量合格品被误杀造成不必要的成本和效率损失，作为质量负责人如何科学选择X-ray设备?如何避免掉入参数陷阱?如何守住良率KPI的红线?际诺斯将提供基于量产实测的落地方法和行业参考。
漏检率与误判率是衡量X-ray设备性能的核心指标也直接关联着质量经理的KPI。
漏检率：直接决定了有多少缺陷“漏网之鱼”，一个百分点的漏检率上升可能导致返修线工作量成倍增加，最终反映在客户端的投诉率上。
误判率：过高意味着大量合格品被送上返修台，这不仅浪费人力工时还可能因不必要的加热、拆卸对产品造成二次损伤，间接推高质量成本。
我们服务过的一家大型EMS企业曾深受其扰，他们采购的X-ray设备实验室误判率宣称低于1%，但上线量产后因算法对特定BGA焊点形态过于敏感，误判率飙升至近5%，这导致当月客户退货率异常上升了12%，经过层层追溯才发现问题根源在于检测环节的“误杀”。
供应商提供的分辨率、检测速度等参数是在理想洁净的实验室环境下用标准测试板测得的结果，而真实的SMT车间环境复杂：PCB板厚不一、元件布局密集、锡膏和工艺存在波动，这些因素都会极大影响设备的实际表现。
小贴士：警惕“参数完美但实战失灵”的设备，在评估时务必询问供应商其参数是在何种条件下测得并要求提供在类似你产线环境下的实测数据。
要获得真实的漏检/误判率必须进行科学的量产实测。
从正常产线中抽取包含已知缺陷(如故意制作的虚焊、空洞样板)和合格品的混合样本批次。
让待评估的X-ray设备检测该批次，并记录其判定结果。
通过人工复检或更高精度的检测手段(如切片分析)确认每个样本的真实状态，与X-ray结果进行比对。
漏检率 = (漏检的缺陷数 / 总缺陷数) × 100%
误判率 = (误判为缺陷的合格品数 / 总合格品数) × 100%
提示：关键是要实现数据自动采集和记录，避免人工记录错误，并与MES系统对接，形成可追溯的数据链。

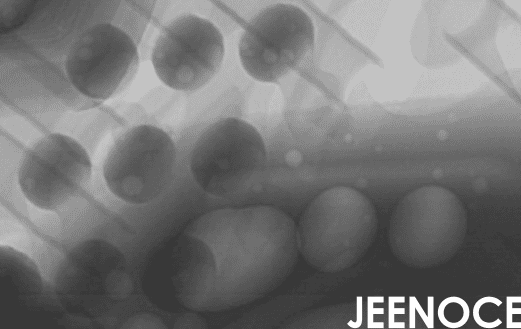

现代质量管控的核心是数据驱动，X-ray不应只是一个缺陷“关卡”更应成为一个关键质量数据(CQD)的生成节点，它输出的不应仅是“合格/不合格”还应包括缺陷的量化特征，如BGA空洞的面积、比例、位置分布等，这些结构化数据与贴片坐标、回流焊温度曲线关联，就能构建起从印刷到测试的完整可追溯数据链，更进一步我们可以利用X-ray数据反哺工艺优化，例如如果系统发现BGA空洞率在某个时间段突然升高，可以自动关联MES中回流焊炉对应温区的参数，预警工艺漂移，从而实现从“事后拦截”到“过程预测与优化”的闭环。
除了设备本身以下因素至关重要：
设备配置：成像算法是否智能、光源是否稳定。
生产环境：检测厚板、密集BGA时挑战更大。
操作与维护：定期校准和人员培训是否到位。
某知名ODM工厂在使用我们际诺斯的X-ray设备时工程师通过与我们合作，针对其主打的通讯模块产品(板厚、元件特点)专门优化了检测算法和参数，经过一个月的量产数据跟踪和调整，最终将量产线上的平均误判率稳定控制在0.8%以下，漏检率低于0.3%，达到了他们的KPI要求。
基于我们服务众多客户的实测数据统计以下阈值可作为质量KPI设定的参考：
通用SMT产线：漏检率≤0.5%，误判率≤1.0%
高可靠性领域(如汽车电子、半导体封装)：漏检率≤0.2%，误判率≤0.5%
精密部件检测(如齿轮、金属件)：漏检率≤0.3%，误判率≤0.7%
小贴士:阈值仅供参考最终标准应基于自身产品的可靠性要求、客户标准和成本容忍度来综合制定。
选型时请按以下优先级考量：
核心性能：基于实测的漏检率与误判率，以及满足生产节拍的检测速度。
数据能力：设备能否输出结构化数据?是否具备标准数据接口(如API)轻松接入你的MES或SPC系统?评估设备的“数据生态”兼容性至关重要，它必须能融入你现有的质量管理系统打破数据孤岛，这是实现自动化和可追溯性的基础。
工艺适配性：供应商是否愿意并能够根据你的具体产品工艺进行算法优化和联合调试。
小贴士:在签订合同前争取在你的产线上进行为期1-2周的实地量产测试，用真实数据说话，这是规避风险的最佳方式。
对于质量管理者而言X-ray设备的选型与评估，必须从华丽的实验室参数走向残酷的量产实战，通过建立科学的实测方法关注设备的数据生成与集成能力，并将其深度融入全流程质量数据链，我们才能真正守住漏检与误判的KPI红线，最终实现从被动检测到主动预防的质量体系升级。
