在SMT整条生产线上PCBA(印刷电路板组件)的质量至关重要，其中藏在板子内部的内层线路和通孔(孔内镀铜)的焊接质量直接决定了产品最终是否可靠，传统的检测方法比如人工用眼睛看或者用AOI光学检测就像“隔皮猜瓜”，根本看不到这些隐藏在内部的缺陷，这导致有问题的板子流到后面甚至到了客户手里才发现，造成大量返修、客户投诉，良率指标(KPI)也很难看，这时Xray检测设备就像一双“透视眼”，成为了填补这个质量监控空白的关键工具，际诺斯将探讨PCBA内层线路与通孔缺陷的检测难题帮助SMT质量管理者提升良率，降低质量成本。
这些看不见的缺陷会带来实实在在的麻烦：内层线路如果断了或者短路了没被发现，装成整机后功能就会出问题，可能导致整批产品报废，通孔里的焊锡如果没填满，有空洞或者虚焊，电气连接就不稳定，产品用一阵子可能就坏了，引发客户退货，靠人工或AOI检查存在天生的“盲区”效率低，还容易漏检，最头疼的是各个检测环节的数据是孤立的，无法串成一条可追溯的数据链，出了问题很难快速、准确地找到根本原因。
X-Ray检测设备是如何解决这些问题的呢?

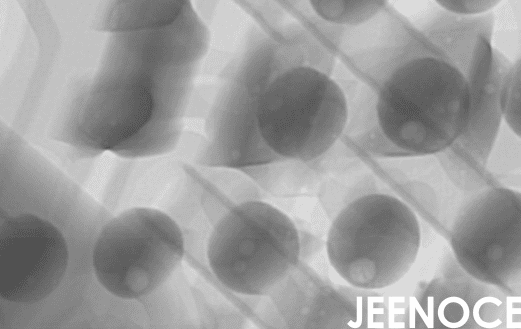

它采用非破坏性检测，射线可以穿透外壳和材料，直接“看到”内层线路、BGA焊点(芯片底下看不见的焊点)以及通孔内部的真实结构。
通过高精度的2D/3D成像技术，可以精准识别出微米级别的裂纹、焊锡空洞、桥接(短路)等缺陷。
设定好程序后自动检测速度快，结果一致避免了人工疲劳和误判。
它不仅能检测还能自动记录数据，帮助监控生产直通率、缺陷分布等KPI，实现从进料到成品的全流程追溯。
小贴士： 对于带有BGA、QFN等底部不可见焊点芯片的PCBA，X-Ray检测几乎是保证焊接质量的唯一有效手段。
对于质量经理来说X-Ray设备的价值远不止于“找到坏板子”，它更应该成为一个强大的质量数据引擎，设备实时收集海量的缺陷图片和工艺参数，系统能自动分析并生成一个质量健康度指数，就像给生产线做“体检报告”，量化质量状态，质量部门的工作就从被动的“救火队”(处理投诉和返修)，转变为主动的“预警中心”，比如通过数据分析发现某批次的物料或回流焊某个温区的参数，特别容易导致通孔空洞，就能在批量问题发生前调整工艺，防患于未然。
选购X-Ray设备时需要关注以下几个关键点：
核心性能：微焦点X射线源的成像分辨率越高，检测微小缺陷的能力越强。
效率与兼容性：检测速度(每小时检测数，CPH)要快，并且能轻松接入现有的SMT生产线。
智能化程度：自动缺陷识别(ADR) 软件是否准确、智能，能否通过不断学习提升判断力。
系统集成：能否通过标准数据接口(如SECS/GEM)与公司的MES(制造执行系统)/ERP系统对接，让数据流动起来。
长期成本：设备是否稳定耐用，维护成本高不高，是否支持离线编程(在不占用设备时提前编程，提升效率)。
小贴士： 在选型时务必要求供应商提供针对你典型产品的检测演示，直观验证其成像效果和ADR识别准确率。
有了好设备还要建立好标准：
依据IPC-A-610(电子组件可接受性标准)和IPC-7095(BGA标准)等行业规范，制定公司内部的X射线检测标准，明确什么缺陷可以接受，什么必须拒收，确保检测数据和图像能自动上传到MES系统，实现从一颗物料到最终产品序列号的完整数据链追溯，利用积累的检测大数据进行缺陷根本原因分析，反过来优化锡膏印刷、贴片、回流焊等工艺参数，形成持续改进的质量闭环。
购买X-Ray设备是一笔投资质量总监需要向管理层证明它的价值，一个优秀的X-Ray解决方案应该能帮助自动核算质量成本，包括内部失效成本(返修的人工、报废的物料)和外部失效成本(客户退货、赔偿、信誉损失)，通过对比引入设备前后质量成本的变化以及良率提升带来的额外产出，就能建立一个清晰的投资回报率模型，这让质量投资从“花钱的部门”变成了“赚钱的部门”，更容易获得公司对后续升级的预算支持。
“我是一名质量工程师，之前我们深受PCBA内层线路问题和BGA焊点空洞的困扰，因此导致好几批货被客户退回，返修成本压得我们喘不过气，后来我们引入了一套配备先进自动缺陷识别(ADR) 功能的X-Ray检测设备，现在我们对所有板子的通孔填充和隐藏焊点实现了100%检测，缺陷识别准确率高达99.5%以上，所有检测结果和图像都自动同步到MES，建立了完整的数据链追溯，最让我们惊喜的是系统提供的质量健康度指数预警，成功帮我们提前发现了三次炉温波动，避免了可能的大规模返工，经过财务部门核算这个项目在16个月内就收回了全部投资，我们的整体质量成本下降了近30%。”
面对越来越精密复杂的PCBA质量挑战，X射线无损检测设备已经从“可选配”变成了“必不可少”的质量控制关口，它不仅是发现缺陷的“眼睛”，更是连接生产现场与质量管理的“数据大脑”，通过将强大的2D/3D成像检测能力与工厂信息化系统深度融合，企业能把X-Ray设备升级为驱动质量改善的质量数据引擎，并清晰量化其在降低质量成本和提升投资回报上的贡献，这推动着质量管理从依靠老师傅的经验，走向依靠精准的数据，真正实现质量问题的可预测、可预防和可控制，完成智能制造时代质量体系的全面升级。
