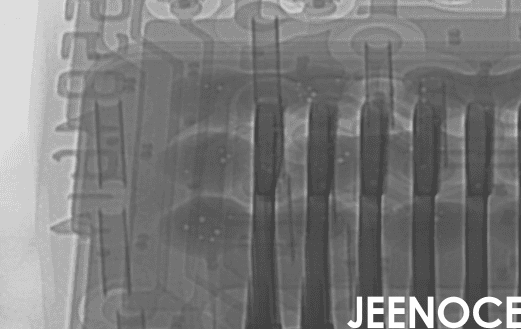

在SMT生产线上X-Ray检测设备是确保产品质量的一道重要关卡，它能够像“透视眼”一样看到电路板内部的焊接情况，直接关系到产品的良率和长期可靠性，当前行业普遍面临一个棘手的问题：无论是自动光学检测(AOI)还是X-Ray检测，误判和漏判问题频发，这不仅导致不必要的返工浪费人力物力，还严重拖累了整线生产效率(OEE)，最终影响对客户的交付质量，际诺斯将从图像、算法、工艺、人工四个层面深入剖析问题根源，并提供一套融合AI优化、参数校准与来料管控的完整解决方案。
图像不够清晰，如果X射线成像分辨率不足，像虚焊、桥接这类微小的焊接缺陷就很难被准确识别。
背景干扰大，图像中的噪声会影响对BGA检测焊球和芯片封装内部结构的判断。
光线不均匀，检测区域光照不均会导致图像对比度差，让系统难以分辨正常和异常的区域。
传统算法能力有限，对于如今高密度、结构复杂的芯片封装，传统的图像处理算法往往力不从心。
AI模型“学艺不精”，如果用于训练深度学习模型的缺陷数据不够多、种类不全，模型就对新型焊接缺陷不敏感。
模型适应性差，当生产线更换产品时原有的检测模型可能无法适应新产品的特征。
参数不匹配，X射线管的电压、电流等关键参数，如果没有根据不同的PCB板厚度、元件密度进行调整，成像效果会大打折扣。
角度和焦距不对，这在BGA检测中尤其关键，不合理的设置无法清晰呈现每一个焊球的形状和连接状态。
设备稳定性问题，机械运动如果有误差，会导致每次拍摄的图像位置和清晰度不一致。
人员经验不足，操作员设置错误参数或者无法正确对比AOI与X-Ray的结果差异，都会引发误判。
缺乏标准流程，没有明确的标准作业程序(SOP)和持续培训，不同的人操作会产生不同的结果。
来料本身有波动，如果来料管控不严格PCB或元器件本身存在差异，会给检测增加额外难度。
数据没有形成闭环，检测数据分散记录没有用来系统地分析问题根源并改进工艺。
小贴士： 在导入新设备或新产品时务必建立并保存针对不同产品的“黄金参数配方”，这是减少后续误判的基础。
引入更先进的深度学习模型，专门针对焊接缺陷和BGA检测进行优化，提高识别精度和抗干扰能力。
利用迁移学习技术，快速构建行业通用模型库，使X-Ray检测设备能快速适应新产品。
结合边缘计算技术实现实时检测、分类和结果反馈，为与MES/MRP系统联动提供实时、准确的数据。
根据产品类型系统能动态推荐或自动调整X射线管等核心参数，并形成可追溯的参数配方库。
通过仿真软件预先模拟最佳检测条件，减少现场反复试错，降低调试导致的产线停摆风险。
实现X-Ray检测设备与MES/MRP系统联动，根据生产订单信息自动调用对应的检测参数配方。
小贴士： 将X-Ray检测站深度集成到MES系统中，可以实现“产品到，参数到，程序到”的全自动检测。
制定从来料管控到最终检测的完整X-Ray检测工艺规范，并固化到SOP中。
推动X-Ray与SMT产线及前道AOI站点的数据自动对接与比对，让两者结果相互验证。
通过系统化整合，提升整条生产线的OEE和设备利用率，确保Turn-key解决方案的高效运行。
构建“机判为主，人判为辅”的协同模式：系统先进行自动判定，操作员只需复核少数可疑点。
建立集中的检测数据库，将所有图像、参数、结果归档，便于进行根本原因分析。
实现从检测数据到工艺参数调整、再到来料管控标准优化的完整数据驱动改进闭环。
小贴士： 检测数据要形成闭环才能真正推动流程进步。
我是某全球知名EMS企业的自动化开发经理，我们公司年产量超过500万片PCB，之前生产线上的X-Ray检测设备误判率一直居高不下，这让我们非常头疼，高误判率导致大量合格板卡被送去返工，同时X-Ray的结果经常和前道AOI的结果对不上，需要人工花费大量时间核对，这不仅拉低了整线OEE约12%，还影响了交付节奏，后来我们引入了际诺斯的定制化AI检测系统，他们将我们过去几年的历史检测数据(特别是大量的BGA检测和芯片封装缺陷数据)用于模型训练，让AI更懂我们的产品，并且优化了所有X射线管的核心参数配置，最关键的是实现了检测设备与现有MES/MRP系统联动，现在扫描产品条码设备就能自动调用对应的检测程序，际诺斯帮助我们建立了涵盖设备操作、与来料检验环节衔接的标准化流程，并对相关员工进行了系统培训，取得的成果(确切数据)：
X-Ray检测误判率从8%降至1.2%，漏判率降低了67%。
整条生产线的OEE提升了9%，平均检测效率提高25%。
检测结果的一致性和可信度极大提高，人工复检的工作量减少了60%。
对我们而言这真正实现了一套高效、可靠、省心的Turn-key解决方案。
面对电子产品越来越精密复杂的制造挑战，X-Ray检测设备必须从单一的质检工具，升级为智能化的质量数据核心节点，只有通过AI算法、工艺参数、来料管控及上层系统联动的多维度协同，才能系统性地攻克误判与漏判难题，在保障质量的同时提升生产效率，际诺斯始终致力于为客户提供高效、可靠且可扩展的X-Ray检测解决方案，助力电子制造企业完成智能化升级，实现质量与效率的双重飞跃。
