在电子制造和SMT整线自动化升级过程中X-Ray检测设备是关键的质量控制环节，其软件操作和编程能力直接影响检测效率和数据整合效果，际诺斯面向电子制造和SMT整线自动化开发经理及一线技术人员，深入解析X射线检测系统的软件核心，提供从程序创建到报表导出的实用技巧，通过这些方法可以提升整线OEE(设备综合效率)和系统联动效率，实现自动化质量控制闭环，际诺斯将为SMT整线开发经理与技术员提供X-Ray检测设备软件操作与编程实战指南，涵盖程序优化、图像处理、数据集成及提升整线OEE的技巧与案例。
创建检测程序是第一步，你需要精确定义检测区域并配置合适的参数，根据产品特点选择动态或静态图像采集模式，对于复杂焊点可以使用多层图像叠加与对比分析功能，看得更清楚，做好AOI与AXI协同，光学检测(AOI)看表面，X-Ray(AXI)看内部，在软件中应明确划分两者的检测项，让X-Ray专注检测焊点空洞、桥连、BGA底部焊球等AOI无法看到的缺陷，实现互补。

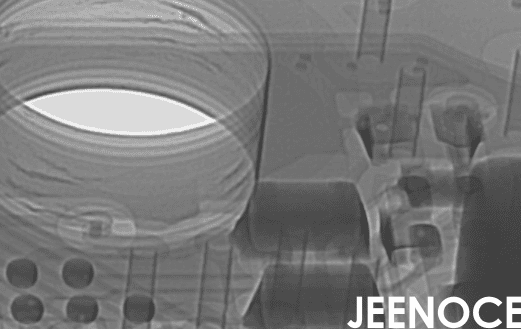

清晰的图像是准确判断的基础，曝光时间、电压、电流的调节直接影响图像质量，针对IC、BGA、QFN等不同元器件需要采用不同的图像优化方案，例如检测BGA时可能需要更高的电压来穿透芯片本体，利用软件的噪声抑制和对比度增强功能，可以显著提升图像可用性，高级的软件还支持实时图像处理，在检测过程中动态优化，确保每一帧都清晰。
实用提示：建立一个包含典型缺陷(如不同大小的空洞、桥连)的标准板作为“图像参数调试板”，每次调整参数后与之对比，能快速找到最佳设置。
软件的核心智能在于自动判定，你需要为焊点断裂、空洞、偏移、桥连等缺陷配置识别逻辑和判定阈值，设置多级报警机制(如警告、严重)，避免产线频繁误停，更高级的应用是将判定结果与SPC(统计过程控制)系统联动，实时监控工艺波动，面对高密度PCB组装的挑战，规则设置要更加精细，避免相邻元件干扰。
检测完成不是终点，软件应能自动生成定制化的检测报告并能将数据通过标准接口(如SECS/GEM)导出到MES或ERP系统，实现检测数据管理的自动化让历史数据可追溯，并用于缺陷趋势分析，为工艺改进提供数据支撑。
对于负责整线整合的开发经理而言X-Ray检测软件的价值远不止于“检测”，它应被视为一个工艺控制中枢，通过深度编程和数据分析软件可以主动分析缺陷模式，例如如果连续发现焊锡空洞，系统可以反向追溯，并提示前端的锡膏印刷厚度可能不足或回流焊峰值温度偏低，给出具体的工艺参数调整建议，这实现了从被动“发现缺陷”到主动“预防缺陷”的转变，将质量控制点前移从根本上降低整线停摆风险，是提升OEE的战略性举措。
“我们之前使用传统X-Ray检测设备时每个新产品的检测程序都需要技术员花费大量时间手动调整参数，耗时较长，后来我们与际诺斯工程师合作，重点优化了软件的图像参数设置模板和自动判定规则逻辑，通过建立标准参数库和智能学习功能，新程序生成时间缩短了60%，整体检测效率提升了30%，同时误判率降低了15%。”
针对底部焊点不可见的BGA芯片，检测难度大，我们的策略是：在软件中对BGA区域采用多层扫描，获取不同角度的切片图像，通过对比分析功能精确设定每个焊球区域的灰度值范围和形状判定标准，对于CPU、GPU等关键芯片我们还设定了更严格的空洞率阈值(如<25%)，确保焊接质量的可靠评估。
面对多品种、小批量的生产趋势，新设备导入(NPI)和快速换线是核心痛点，一个高效的实践是利用X-Ray检测软件的编程能力，为关键元器件(如不同引脚间距的BGA、各种尺寸的QFN)或典型产品板建立“数字孪生检测程序”库，这就像在电脑里预先存好了一个个包含最佳图像参数和判定规则的虚拟检测模型，当新产品导入时只需从库中调用最相近的“数字孪生”程序，稍作微调(如调整检测位置)，即可快速生成可用的检测程序，据我们客户反馈这种方法能将NPI阶段的X-Ray设备调试时间缩短50%以上。
图像不清晰怎么办? 优先检查并逐步调整曝光时间、电压和电流，使用“调试板”验证效果。
误报或漏报太多? 不要一次性调整所有参数。应针对某一种缺陷，逐步微调其判定阈值，并观察软件的学习样本分析结果。
报表导出格式与MES不兼容? 不要依赖默认格式。充分利用软件的自定义报表模板功能，按照MES要求的字段和格式进行定制。
程序迁移困难? 在设备升级前，务必完整备份所有检测程序文件和参数配置文件。部分高端软件支持程序跨版本兼容或提供转换工具。
实用提示：定期(如每季度)对标准板进行一次复检，校准图像参数和判定规则，可以有效防止因设备老化或环境变化导致的检测漂移。
系统不兼容和数据分散的痛点，根源在于各自动化设备之间缺乏智能连接，现代高端X-Ray检测软件通常提供丰富的API接口或脚本功能，开发经理应主导利用这些工具，例如可以编写一个脚本：当X-Ray软件检测到“严重桥连”缺陷时自动执行以下操作：在MES中锁定该工单;向维修站电脑发送包含缺陷位置高清图的报警信息;触发AGV系统将故障板卡运至维修区。
这超越了简单的数据对接，实现了基于事件的、跨系统自动化工作流，是打造真正Turn-key自动化解决方案的关键一步。
模板化与标准化：建立分类清晰的检测程序模板库，是应对快速换线的基石。
数据驱动决策：利用软件工具实现检测数据的自动化SPC分析，通过看板实时监控，提前预警制程偏移。
深度集成：推动X-Ray检测系统与MES的深度结合，实现从检测、标记、维修到结果反馈的完整数据闭环管理。
能力建设：培养技术人员不仅会操作更要理解图像参数设置背后的原理和自动判定规则的逻辑，提升解决复杂PCB组装检测难题的能力。
X-Ray检测设备软件操作与编程不仅是技术问题，更是提升整线效率、实现自动化质量控制的关键，通过掌握从图像参数设置到检测数据管理的全链条技巧并赋予其工艺控制中枢、数字孪生程序库和跨系统自动化工作流的战略视角，可以有效降低产线停摆风险，提升OEE，为SMT整线的Turn-key方案实施与智能化升级奠定坚实基础。
