在电子制造领域SMT(表面贴装技术)产线的效率和质量控制，直接影响企业的竞争力，随着产品日益复杂客户对质量的要求也越来越高，过去依靠老师傅经验的方式已经难以满足当前需求，际诺斯将探讨如何利用X-Ray检测设备获取关键数据并结合精益生产的工具(如价值流图VSM)，对SMT产线进行系统性优化，这对于追求整线效率(OEE)和一站式Turn-key方案的管理者来说是一条非常实用的路径。

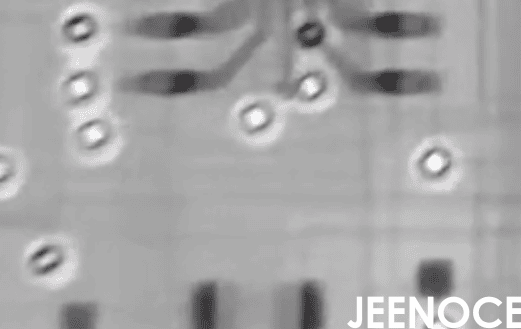

在SMT产线上X-Ray检测设备的核心作用在于能够对BGA、QFN等高密度封装的元器件进行无损检测，也就是说无需破坏产品就能发现内部是否存在虚焊、桥连、气泡等隐藏缺陷，更重要的是它能提供可量化的PPM(百万分率)数据，让质量评估有了客观依据，不再依赖主观判断，但这只是开始，真正的价值在于将图像转化为数据并让数据流动起来。
与AOI协同作战：自动光学检测(AOI)负责检查元器件外观是否贴错或漏贴，而X-Ray则关注焊接质量，两者结合形成从外到内的完整检测闭环。
融入生产系统：当X-Ray设备与MES/MRP系统联动时缺陷信息可以实时反馈并追溯到具体批次、工位甚至设备参数，实现数据的自动采集与整合。
输出关键指标：设备持续输出的缺陷率(DPPM)、直通率(RTY)等，成为决策的重要依据。
小贴士：对于整线开发经理来说X-Ray的PPM趋势数据不仅是质量结果，更是工艺稳定性的“晴雨表”，微小的PPM波动可能预示锡膏活性下降、回流焊炉温曲线漂移，或者环境温湿度失控。通过建立SPC模型，可以在问题爆发前收到预警，从而减少产线停摆风险。
拿到数据后如何有效利用?这就需要精益生产工具的帮助。
将X-Ray产生的PPM数据流纳入整个生产的价值流图中，就能清晰地看到哪些环节因焊接不良导致大量等待、返工等非增值活动，精准定位瓶颈和浪费点。
根据X-Ray提供的缺陷分布图和PPM趋势数据，深入分析问题出在锡膏印刷、贴片还是回流焊工艺上，改善后再通过直通率和缺陷率的变化验证效果，确保措施真正有效。
传统VSM主要关注时间流，但作为管理者还应关注成本，一个更高级的做法是利用X-Ray数据结合每种缺陷对应的返工成本(人力、物料、产能损失)，绘制一张“质量价值流成本图”，这张图能直观展示哪个工位的哪种缺陷最“烧钱”从而将资源精准投放到对整线利润影响最大的地方。
小贴士：在实施改善时要“软硬兼施”，针对系统不兼容、数据分散的问题应将X-Ray设备的数据接口标准(如SECS/GEM)作为新设备导入的强制要求，推动建立统一的数据中台，让不同品牌设备的数据即插即用、集中分析，这是实现未来整线整合和柔性生产的基础。
基于以上思路我们可以形成一个清晰的四步流程：
利用X-Ray检测设备和AOI系统全面收集各工序的缺陷数据，同时整合MES系统中的生产节拍、停机时间等信息，形成完整的生产数据视图，了解现状到底如何。
使用VSM工具从宏观上找到流程瓶颈，再结合X-Ray的PPM数据和缺陷分布微观上确定主要缺陷来源，比如印刷、贴片还是回流焊。
调工艺：根据缺陷类型，优化回流焊温度曲线或调整锡膏印刷参数。
优检测：重新规划AOI和X-Ray的检测点位与抽检策略，减少不必要的复判。
升设备：在关键瓶颈环节引入或升级自动化设备，提升一致性。
小贴士：在实施改善时要注重软硬件协同，针对系统不兼容、数据分散的问题应把X-Ray设备的数据接口标准(如SECS/GEM)作为新设备导入的强制要求，推动建立统一的数据中台。
对比改善前后的直通率(RTY)、缺陷率(DPPM)和整体设备效率(OEE)，建立长期的数据监控机制使优化效果可持续，形成持续改善的良性循环。
我们曾服务一家大型EMS企业，年产量超过500万块PCB，产品涉及很多高密度封装，当时他们面临SMT产线直通率低、缺陷率(DPPM)居高不下、问题难以快速定位的困境，我们的优化过程是一次典型的数据引导的精益实践：
第一步：在关键工位部署X-Ray检测设备，实现焊接质量的自动数据采集。
第二步：结合生产数据绘制VSM，发现回流焊后到功能测试前积压了大量待检板，X-Ray数据进一步指出BGA虚焊是导致返工率高的主要原因。
第三步：基于数据总结团队重点优化回流焊温度曲线，对锡膏印刷机进行精密校准，同时调整AOI与X-Ray的检测策略。
量化成果令人振奋：
直通率(RTY)从82%提升至91%。
主要缺陷率(DPPM)整体下降37%，其中BGA虚焊下降超50%。
整体设备效率(OEE)提升12%，返工和等待造成的浪费显著减少。
成功实现质量数据在客户MES系统中的自动关联与追溯。
该项目负责人评价道：“以前我们像在‘猜谜’靠经验推断问题出在哪里，现在X-Ray提供的PPM数据和清晰图像，结合VSM分析让我们精准锁定回流焊工艺这个瓶颈，这次数据驱动的自动化升级和工艺优化，不仅提升了直通率，更重要的是降低了整线因频繁调整而停摆的风险。”
X-Ray检测设备在现代SMT产线中早已超越了质量控制“透视眼”的单一角色，它更是驱动产线智能优化的“数据大脑”，通过将其产生的PPM数据、缺陷分布等关键信息，与价值流图(VSM)等精益工具深度融合，企业能够实现从“经验管理”到“数据决策”的飞跃，这种方法有效解决了系统孤岛、数据分散的痛点，通过科学的持续改善循环稳步提升焊接质量与整线效率(OEE)，最终构建起高效、可靠、透明的现代化智能产线，展望未来随着人工智能(AI)技术在X-Ray图像自动判读和预测性维护中的应用，数据驱动的产线优化必将更加智能和高效。
