在SMT产线中，X-ray检测设备是确保焊点质量与工艺一致性的关键“眼睛”，但选型过程中陷阱太多，很多工程师看着漂亮的参数表下单，结果设备到了产线却“水土不服”，不仅没解决问题反而添了新麻烦，今天际诺斯电子就用这份“负面清单”帮你避开那些常见的陷阱做出更明智的选择。
供应商常常吹嘘“纳米级分辨率”，但可能不支持对01005元件或BGA检测中心焊球的清晰成像，实际根本看不清微小缺陷。
宣称“每秒检测点数惊人”，但可能因图像处理慢或算法差，要么漏检要么拖慢整条SMT产线节奏。
设备软件无法与AOI系统对话，缺陷数据各管各的，找问题根源像大海捞针浪费大量时间。
面对特殊的散热基板或高密度板，设备如果没有定制方案很多区域根本照不透，检测效果大打折扣。
设备没有完整的数据记录和趋势分析功能，出了问题查不到历史，工艺优化全靠猜。
实用提示： 不要只看宣传册上的最高参数，一定要供应商提供针对你具体产品(尤其是最小、最密元件)的实测检测报告和图像。
看懂这几个核心指标你就能穿透营销话术：

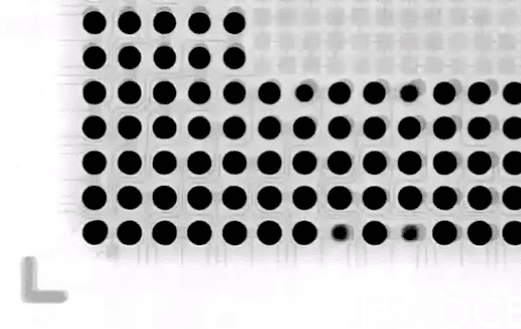

这是设备的“心脏”，焦点越小成像越清晰，尤其对BGA检测、底部端子元件(BTC)的内部焊点至关重要，它直接决定了你能不能看清01005元件的焊锡形态。
这决定了设备的“大脑”快不快、准不准，好的算法能在高速检测中稳定识别各种缺陷，实现可靠的自动缺陷检测(AXI)，平衡速度与质量。
设备不能今天一个样明天另一个样，高可重复性意味着长期稳定的质量控制是数据可信的基础，务必要求供应商提供长期的稳定性测试数据。
市场主要分三类：国际大牌(技术成熟但贵)、本土品牌(性价比高，复杂工艺待提升)、非标定制商(解决特殊问题)，没有绝对的好坏关键看你的产线规模、工艺复杂度和预算，对于追求工艺一致性以及应对先进封装的产线，技术储备和适配能力比品牌本身更重要。
把这10个问题抛给供应商，他们的反应能说明很多问题：
能清晰检测01005或更小元件吗?有实测图吗?
检测速度和精度如何根据不同板厚、材质调整?
软件能和我们的AOI/MES系统对接吗?数据格式是什么?
算法能自动对缺陷分类(如虚焊、桥连、空洞)吗?
检测数据和图像能存储多久?支持趋势分析报表吗?
是否支持倾斜角度拍摄和3D断层扫描(CT)?
日常维护多复杂?出现故障，响应和上门时间多久?
针对我们的特殊板材(如高频板、厚铜板)，有定制方案吗?
提供现场工艺调试服务吗?能帮我们优化检测程序吗?
合同里包含软件升级和硬件改造的条款与费用吗?
这些条款不写清楚，后期可能扯皮：
性能验收标准模糊：只说“设备正常运行”，但“正常”的标准是什么?必须明确检测特定元件的准确率、重复精度等具体指标。
软件升级另收费：初始价格可能不含后续软件更新，这可能是一笔不小的持续投入。
数据所有权归属：检测产生的数据是属于工厂还是设备商?这关系到你的质量追溯和工艺知识产权。
售后服务范围缩水：是否包含定期保养?远程支持是否免费?响应时间必须写进合同。
改造权限限制：未来产线升级，自己想加装传感器或接口，是否会因“擅自改装”影响保修?
我们曾服务一家EMS客户，他们新购的X-ray检测设备标称分辨率极高，但上线后对01005电容的虚焊漏检率飙升，导致后段投诉不断，我们发现该设备虽整体分辨率高，但射线源和探测器配置并非针对微距成像优化，对于超小焊盘成像模糊，后来我们为其设计并加装了专用的微焦点成像模块，并对软件算法进行针对性优化，优化后对该类元件的焊点检测准确率从不足70%提升至98.5%，相关位号的虚焊率从0.8%降至0.15%以下。
实用提示： 在评估设备时不妨用自己产线上最棘手、历史数据最不全的一个缺陷板作为“考题”，让供应商现场演示检测、分析和数据追溯的全过程。
某OEM客户遇到BGA偶发桥连，他们的老X-ray设备只能现场看不能存数据，工程师凭记忆对比，但问题依旧是反复出现，无法定位是锡膏印刷、贴片偏位还是回流焊升温斜率的问题，我们为其更换了具备完整数据存储和根本原因分析(RCA)功能的智能X-ray系统，所有缺陷图像连带板卡序列号、位置坐标、时间戳全部存档，通过调取历史数据对比分析，他们很快将问题锁定在特定批次锡膏的印刷稳定性上，问题定位时间平均缩短了65%，实现了从“救火”到“预防”的转变。
单台设备强不算强，融入体系才能发挥最大价值：
与产线数据集成：让X-ray数据与SPI的锡膏体积数据、AOI的外观检查数据、回流焊的炉温曲线在制造执行系统(MES)中关联起来，当一个BGA焊点发现空洞可以立刻追溯其印刷的锡膏量、回流时的峰值温度，实现真正的质量追溯。
检测程序标准化管理：建立不同产品家族的检测程序模板，换线时快速调用微调而不是从头开始，极大提升换线效率。
形成工艺改进闭环：利用X-ray的无损检测结果反向指导前端，例如发现连锡规律可优化钢网开口设计，发现空洞集中可调整锡膏类型或回流焊气氛，让检测数据直接驱动工艺优化。
对于追求卓越的工艺工程师，选型思维要升级：
从“看到”到“看懂”：优秀的X-Ray应能分析BGA检测中空洞的形态、位置，并提示可能与回流焊工艺参数偏移(如升温过快、峰值不足)相关，成为工艺诊断的智能助手。
评估“学习能力”：面对先进封装(如PoP， SiP)，设备能否通过少量样本快速学习新焊点特征?供应商是否有丰富的底部端子元件(BTC)等难检焊点的模型库?这决定了你应对未来技术挑战的敏捷度。
考量“数字融合”深度：设备能否轻松接入工厂的数字孪生或MES系统?数据接口是否开放?这决定了它能否成为工厂数字化、智能化的关键传感器，而不仅仅是一台孤立的检测仪。
实用提示： 在选型时，除了关注设备性能，也要考虑它是否能与现有系统无缝对接，是否具备未来扩展能力。
选择一台合适的X-ray检测设备远不止是购买一台机器，更是为你SMT产线的质量控制体系引入一位专业的“工艺诊断医生”，避开参数陷阱关注实际效能与数据价值，重视合同细节与长期服务，才能让它真正成为你提升工艺一致性、实现缺陷可测性、推动整线升级的得力伙伴，记住最好的设备是那个能融入你的体系，让数据流动起来，并持续为工艺改进提供洞察的系统。
