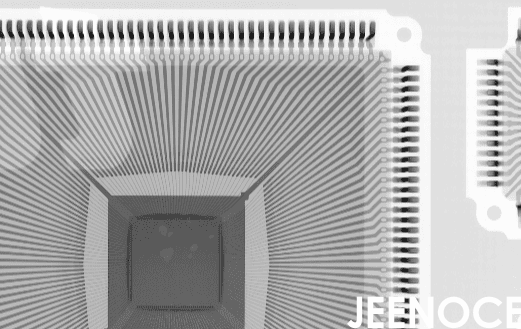

在电子制造产线上焊点质量是产品可靠性的核心，X-ray检测设备作为SMT产线中焊点质量控制的重要工具，就像为电路板做“CT检查”，它能够透视BGA芯片底部和元件内部的焊接情况。，X-ray检测设备对于提升工艺一致性、缺陷可测性以及整线升级具有重要意义，面对焊点可靠性、回流曲线精准复现、缺陷定位等挑战，一套规范的设备验收与验证流程是每位工艺工程师必须掌握的技能，际诺斯将为SMT工艺工程师提供了一套完整的X-ray检测设备验收与IQ/OQ/PQ验证指南。
对工艺工程师而言X-Ray的价值远不止于发现缺陷，它的深层价值在于可以将焊点的三维形态(如焊球形状、空洞分布)转化为一组可量化的数据，我们称之为“工艺指纹”，通过在性能确认(PQ)阶段建立这些参数的基准，后续生产中可以持续监控，一旦“指纹”发生漂移就能提前预警回流焊曲线偏移或锡膏印刷异常，这将质量控制从被动的缺陷拦截，升级为主动的制程能力监控，从根本上减少质量波动。
在验收时，要核对设备型号和技术参数是否与合同一致，核心性能指标包括X射线源的功率、微焦点尺寸、图像分辨率与检测精度，同时需要评估设备与现有AOI系统、SPI(锡膏检测仪)及MES的联动兼容性，确保数据能流畅交互。
小贴士： 在验收标准中，应增加对新型封装成像能力的评估，例如验证设备对01005微型元件、倒装芯片或铜夹键合等高密度互连结构的成像效果，确保设备能适应未来的技术迭代，保护你的投资。
安装场所的温湿度、电源稳定性必须达标，辐射防护措施与安全联锁功能的合规性检查是重中之重，确保操作人员的安全，合理的空间布局也影响日常操作的便利性。
务必收齐并审核所有文档，包括用户手册、校准证书、出厂测试报告以及CE/UL等安全认证文件，这些是后续操作和维护的法律与技术依据。
IQ的目的是确保设备被正确安装在合适的环境中。
开箱检查：核对设备与配件清单，检查有无运输损伤。
安装与集成：按照手册进行机械组装和电气连接，重点检查接地、屏蔽防护和自动检测平台。
综合检查：确认设备外观完好，各部件安装牢固，运动机构顺畅。
记录：填写IQ检查表，记录设备编号、安装时间、检查结果与责任人。
OQ验证设备的基本功能是否正常运行。
基础功能测试：启动设备，检查X射线源、探测器、运动控制等模块是否正常，软件界面操作是否流畅。
软件与系统验证：确认软件版本、数据存储路径，并测试与AOI/SPI系统的通信稳定性。
基础成像测试：使用分辨率板测试图像分辨率和对比度，并进行重复性与再现性(Gage R&R)测试，确保测量系统稳定可靠。
记录：详细记录OQ测试表中的每一项结果。
PQ是验证设备在实际生产条件下的表现是验收的核心。
缺陷检测能力测试：使用实际生产板或含有人工缺陷的标准样品，验证设备对BGA、QFN等元件焊点中虚焊、桥连、空洞等典型焊接缺陷的识别准确率。
定量分析与测量精度验证：对焊点的气泡率(空洞率)、尺寸进行自动测量，并与金相切片结果对比，验证其检测精度。
构建“数据三角”闭环：在PQ阶段，应验证X-Ray系统能否将其测量数据(如空洞率)与MES中的SPI锡膏数据和回流焊炉温曲线进行关联分析。这种联动能快速区分问题是源于印刷、贴装还是回流工艺，实现缺陷的精准归因，大幅缩短参数整定时间。
长期稳定性测试：进行72小时连续运行测试，监控系统稳定性。
记录：生成完整的PQ测试报告，包含所有测试数据、图像和【总结】。
小贴士： 性能确认(PQ)阶段务必使用你们自己产线的典型产品进行测试，而不仅仅是厂商提供的通用样品，这样才能最真实地反映设备在你具体工艺下的检测能力。
设备验收后持续的校准维护是保证其长期性能的关键。
制定计划：建议每季度进行一次校准，并制定预防性维护计划。
标准化校准：使用分辨率板、阶梯铜块等标准样品，对X射线源输出、图像分辨率、灰度一致性等项目进行校准，并对比校准前后数据。
异常处理：若发现检测精度下降，需按流程检查X射线管老化、探测器状态等，进行根本原因分析并重新校准。
记录：所有校准与维护操作都必须详细记录并存档，便于趋势分析和追溯。
小贴士： 定期校准不仅能保持设备性能，还能有效延长设备使用寿命。
我是某消费电子EMS企业的工艺工程师，我们之前一直被BGA和01005元件的焊点检测问题困扰，旧设备图像分辨率低，焊接缺陷漏检率高，后来我们引入了际诺斯的新型微焦点X-ray检测设备并严格遵循上述IQ/OQ/PQ流程进行验证，在PQ阶我们使用带有人工缺陷的标准样品和实际产品板测试，结果令人满意，新设备对空洞等缺陷的识别准确率提升了30%，自动测量气泡率的重复性优于5%，更重要的是通过与AOI系统联动构建“数据三角”，我们将故障根本原因的定位时间缩短了50%，显著提升了产线的工艺一致性与产品可靠性。
通过标准化的IQ/OQ/PQ验收流程和持续的校准维护，可以确保X-ray检测设备的检测能力与检测精度长期稳定，使其在SMT产线中真正发挥核心价值，它为工艺工程师提供了可靠、可量化的无损检测数据支持，是实现焊点质量可控、缺陷高效溯源、推动整线智能化升级的关键基石。
