在SMT产线工艺优化与质量控制过程中，X-ray检测设备已成为提升焊点可靠性、实现缺陷精准定位不可或缺的无损检测工具，面对设备升级的投资决策，仅凭定性描述难以说服管理层，际诺斯基于电子制造行业实际，构建一套清晰的X-ray检测设备投资回报率(ROI)计算模型，该模型系统量化直接成本节约、间接成本节约及隐性收益，并为工艺工程师提供不同配置下的投资回收期测算模板，目的是用数据说话算清这笔投资账，让管理层看到设备带来的实际效益。

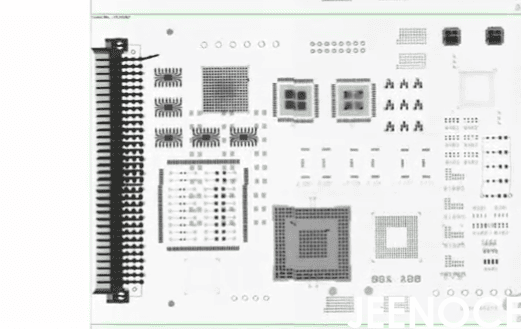

自动X射线检测(AXI)能够穿透电子元件的外壳，直接看到内部的焊点情况，它可以精确测量BGA空洞率，这是传统方法无法做到的，和只能检查表面的AOI不同，X-ray能发现虚焊、桥连等隐藏焊点缺陷，这是它不可替代的地方。
X-ray能帮助我们验证回流焊炉的曲线是否精准，减少因温度控制不好导致的焊点问题，这有助于提升整条SMT生产线的过程质量控制水平，对于01005这类微细间距元件X-ray是监控其焊接质量的关键工具。
X-ray可以和AOI检测设备配合使用，形成“AOI看外表，X-ray查内部”的双重质检网，所有缺陷都有图像和数据记录可以全程追溯，大大缩短故障排查时间。
使用X-ray设备升级或替换老旧设备，可以提升整条生产线的精度和能力，为未来实现自动化检测和融入智能制造系统打下基础。
提示：在选择X-ray设备时，建议关注其是否具备与现有MES/SPC系统对接的能力，这对长期数据分析至关重要。
计算公式：年节省成本 = 年产量 × 缺陷率下降百分比 × (单板返工成本 + 单板材料成本)
通过精准的焊点检测，防止大批量隐藏焊点缺陷流到后面工序，避免巨大损失，节省人工检测与分析成本，减少对高水平质检人员的依赖和培训投入，降低因人工检查效率低、容易疲劳而导致的漏检风险。
提升生产效率与设备综合利用率(OEE)，缩短因质量争议和故障排查导致的停产时间，快速的质量反馈能加速SMT生产线的工艺调试和新品导入(NPI)速度，直接规避质量风险与品牌损失，避免客户投诉、退货、索赔以及信誉受损的风险，这对汽车电子、医疗设备等高端产品尤为重要。
提升产品良率与客户信任度，稳定的高质量输出能提升客户满意度，带来更稳定的订单和产品溢价空间，赋能工艺创新与数据驱动决策，X-ray检测设备提供的过程质量控制数据，是优化回流焊曲线、锡膏印刷参数的核心依据，能帮助企业攻克微细间距元件的焊接难题，突破技术瓶颈，为工厂智能化升级奠基，设备产生的缺陷数据是构建智能制造质量数据库的关键一环。
提示： 在计算ROI时，别忘了将减少内部争议、提升协作效率所节省的时间成本也估算进去，这部分隐性收益往往很可观。
X-ray是工艺参数的数字“听诊器”，调参数时间长靠试错是常见问题，现在的X-ray设备不仅能发现问题，还能拍出高清图像和测量数据，如焊点形状、大小，长时间积累后可以建立关键工艺的数字孪生模型，以后调试新物料或微小元件时可以在模型上模拟，预测焊接效果，这能极大缩短工艺调试周期从源头预防批量缺陷，实现从被动“救火”到主动“防火”的转变。
X-ray数据是跨部门协作的“仲裁官”，一出焊接问题印刷、贴片、回流焊几个工序经常互相推卸责任，光靠嘴说“好像虚焊了”根本找不到根因，而X-ray提供的三维扫描图像和分析报告就是铁证，它能清楚的看出来到底是锡膏没印够、元件贴歪了，还是回流焊温度没设好导致的空洞或虚焊，这给工艺工程师提供了强有力的证据，能快速锁定问题工序，结束内部“扯皮”，提升整体问题解决效率。
| 配置类型 | 初期投入(万元) | 年度节约/收益(万元) | 投资回收期(年) | 适用场景与核心价值点 |
| 基础型离线X-ray检测系统 | 50 | 18 | 约2.78 | 用于抽检、实验室分析，重点解决BGA空洞率和隐藏焊点缺陷问题。 |
| 中高端在线/联动型X-ray系统 | 80 | 32 | 2.5 | 与AOI检测设备联动，对关键工位实现100%检测，大幅提升故障排查效率，适合主流SMT生产线。 |
| 全自动智能X-ray检测系统 | 120 | 48 | 2.5 | 集成在全自动线上，实现自动化检测与数据直通，是生产高密度互连(HDI)板和建设智能制造标杆车间的选择。 |
| 高级分析型X-ray系统(新增) | 150 | 60 | 2.5 | 带3D CT扫描和高级分析软件，不只用于检测更侧重于工艺研发与根本原因分析，适合研发中心、处理尖端产品或作为解决复杂工艺难题的终极工具，价值体现在缩短新品导入(NPI)时间和攻克技术壁垒上。 |
*注：以上数据基于行业平均水平。实际计算请代入自己公司的产量、缺陷率、成本等真实参数。*
请根据公司当前最头疼的问题(是过程质量控制不行，还是故障排查太慢?)和未来产品规划(要不要做更精密的微细间距元件?)来选择合适的配置，如果核心目标是突破工艺瓶颈和加快创新，应该重点评估高级分析型X-ray系统的战略价值，选择设备时除了看价格，更要关注其软件的数据分析能力和是否支持与现有MES/SPC系统对接，这关系到长期的数据价值挖掘。
我是一家大型EMS企业的SMT工艺经理，过去我们产线依赖一台老旧的X-ray设备，对位不准、图像模糊，对于BGA和QFN底部的隐藏焊点缺陷常常无能为力，导致大量客户投诉和返工，分析缺陷就像“破案”，没有直接证据，质检人员和工程师要花大量时间争论和排查，去年我们引入了际诺斯的中高端在线X-ray检测设备，并与产线AOI检测设备实现了数据联动。现在，任何有问题的焊点都能被快速锁定并呈现清晰的X射线图像，最明显的变化是年返工成本直接下降了超过200万元，新产品导入的焊接工艺调试周期缩短了约30%，更重要的是它成了我们过程质量控制的“眼睛”，让工艺参数优化有了确凿的数据支撑，算下来我们的实际投资回收期大约是2.3年，比预想的还快，特别要提的是在处理一个汽车电子项目中的01005元件焊接不良时，老方法需要反复调整锡膏和炉温要花好几周，我们利用新X-ray的3D CT扫描功能，精确测量了每个焊点的形态，并与炉温曲线关联分析，结果只用三天就定位到问题：是某个温区升温太快导致的，这次经历让我们明白，X-ray不仅是检测工具更是强大的工艺研发助手。
X-ray检测设备的价值远不止是一台无损检测仪器，它是一个强大的过程质量控制与工艺优化引擎，通过际诺斯提供的ROI计算模型和测算模板，我们工艺工程师可以把设备带来的质量提升、效率增益和风险规避，变成管理层能看懂的财务数据，这笔投资不仅是买检测能力，更是投资于更高的产品可靠性、更快的市场反应速度，以及面向智能制造的坚实数据基础，是时候用这笔“明白账”为我们的产线升级争取关键支持了，更深一层看投资先进的X-ray检测，其实是投资企业的“工艺知识资产”和“问题解决体系”，它让看不见的焊接过程变得看得见、测得准、分析得透，把工程师的经验变成可以反复使用的数据模型，从而系统性地提升企业的工艺一致性和创新敏捷性，在电子制造越来越精密、竞争越来越快的今天，这种能力本身就是最核心的竞争力。
