在高频和射频电路板的制造中信号传输的稳定性和速度至关重要，这就像修建一条信息高速公路任何路面不平或桥梁结构不稳，都会导致信号“堵车”或“出错”，其中阻抗控制和接地过孔的可靠性是决定这条“高速公路”性能的关键，随着电路板层数越来越多结构越来越复杂，传统的检测方法已经难以看清内部的“施工质量”，这时X-ray检测设备就成为了工程师手中不可或缺的“透视眼”，它能无损伤地检查内部结构，确保每一处细节都符合设计要求，际诺斯将探讨X-ray检测设备在高频/射频电路板制造中的关键作用。

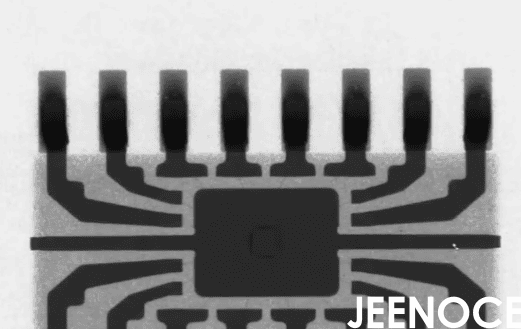

高频信号对传输路径的“宽度”和“材质”极其敏感，这就是阻抗控制。X-ray检测可以帮助我们检查多层板的对位精度，各层线路如果对不齐就像错位的车道会直接改变阻抗值，影响信号匹配，xray检测还可以评估介质层均匀性，绝缘层的厚度和材质是否均匀将直接影响信号传输速度，X-ray可以清晰成像辅助分析。
接地过孔是连接不同层地线的“金属柱子”，其质量直接影响信号完整性和抗干扰能力。
检查过孔壁厚和填充质量，孔壁是否镀铜均匀、孔内是否有空洞，这些缺陷都会导致电气连接不良。
验证背钻深度，为了减少信号反射过孔多余的部分需要被钻掉(背钻)，X-ray能精确测量背钻深度是否达标，避免信号干扰。
小贴士： 对于高频板来说一个看似微小的过孔填充不良都可能成为信号完整性的“隐形杀手”，定期用X-ray抽检过孔质量是预防批量性信号问题的有效手段。
在SMT(表面贴装技术)生产线上X-ray检测设备的价值远不止于看透电路板。
提升工艺一致性：通过与回流焊炉数据联动可以分析焊点质量与温度曲线的关联，帮助工程师精准复现最佳工艺，减少批次间的质量波动。
强化缺陷可测性：对于隐藏在芯片底部(如BGA)的虚焊、桥连等缺陷，以及01005等微小元件的焊接情况，X-ray是唯一高效的非破坏性检测手段。
助力整线升级：为老旧产线引入新型X-ray检测系统可以显著提升制程精度和产品良率，其投资回报往往体现在减少的返修成本和提升的品牌信誉上。
小贴士： 在SMT产线中将X-ray检测数据与前端工艺参数结合，可以实现更早的工艺优化，从而减少后期质量问题的发生。
我是一家EMS公司的SMT工艺工程师，主要负责多层高频电路板的生产，我们之前一直为信号干扰问题头疼，在最终测试阶段总有一些产品不合格，后来排查发现问题很可能出在接地过孔的背钻深度不一致，以及部分过孔存在微小的填充缺陷上，但我们原有的老式X-ray检测仪分辨率不够，看这些细节很模糊，导致缺陷漏检，后来我们引入了际诺斯提供的新型高分辨率X-ray检测设备，情况得到了彻底改善，我们优化了检测程序，专门针对过孔区域进行高精度扫描，结果过孔相关缺陷的检出率提升了40%以上，清晰的图像让我们能准确测量背钻深度，并调整钻孔工艺，从源头上减少了信号反射问题，这台设备还能与我们的AOI(自动光学检测)系统联动，当AOI发现外观异常时可以立即调用X-ray查看内部焊点，快速定位问题是来自印刷、贴装还是回流焊环节，大大缩短了故障排查时间，返工成本也降低了约25%。
在实际应用中工程师们常会遇到一些挑战：
温漂、对位不准会导致误判，解决方案是选择温控性能好、具备自动校准和参数补偿功能的新型X-ray检测机。
检测01005元件或射频混压板时参数设置复杂，这时可以利用设备为“黄金样品”建立数字孪生比对标准，后续检测直接与这个数字标准比对，简化调参。
面对大批量生产时可以考虑采用自动X射线检测(AXI) 系统，实现板子的自动上下料和快速检测，同时根据需求平衡在线X-ray检测(实时监控)和离线检测(深度分析)的模式。
小贴士： 不要只把X-ray当作“找茬”的后道质检工具，将它的检测数据(如焊点体积、过孔填充率)与前端印刷、回流焊工艺参数关联分析，可以实现工艺前馈控制，提前预测并调整工艺，变“被动返修”为“主动预防”。
总的来说对于高频/射频电路板制造，X-ray检测设备是保障其核心电气性能不可或缺的利器，它不仅能精准把控阻抗控制和接地过孔的结构质量，更能通过与产线其他系统集成，提升整个SMT工艺的一致性与可靠性，面对未来的制造挑战，让X-ray从单纯的检测工具升级为具备工艺前馈控制和数字孪生比对标准能力的智能系统，将是工程师们突破工艺瓶颈、实现高质量生产的关键，选择像际诺斯能提供高性能设备与落地解决方案的伙伴，能让这条技术升级之路走得更加顺畅。
