锂离子电池已经广泛应用于手机、电动汽车和储能系统等新能源领域，在制造过程中从电芯到保护板(BMS)，每一个焊接点和内部连接都至关重要，任何微小的缺陷都可能影响电池性能甚至引发安全事故，这些关键部位通常隐藏在内部，传统的外观检测方法难以发现，这时X-ray检测设备就发挥了重要作用，它就像为电池做“CT扫描”，能够无损地查看内部结构，通过这种方式我们可以提升工艺一致性，精准定位缺陷，并推动整条产线的智能化升级，今天际诺斯电子将深入探讨X-ray检测在锂离子电池BMS保护板制造中的应用。
电芯的极耳是电流输出的关键通道，其焊接质量直接影响电池性能，X-ray无损检测可以清晰呈现焊点的完整性、焊缝深度，并能发现肉眼看不到的气孔和裂纹，通过与印刷、贴片等工序联动，这种检测方式有助于提升整个制造过程的一致性。
保护板上的MOSFET管如同电池的“安全卫士”，其焊接点必须绝对可靠，X-ray检测设备可以精准识别焊点的空洞、桥连、偏移和虚焊等微小缺陷，结合AOI(自动光学检测)设备可以实现从外观到内部的全方位缺陷闭环管理，提高追溯效率。
电池模组中汇流排连接结构复杂、布线密集，检测难度大，X-ray检测解决方案凭借其强大的穿透成像和三维重建能力，可以自动识别连接缺陷有效降低返工率，提升整体装配良品率。

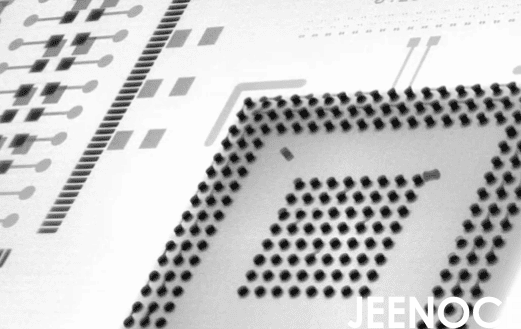

除了焊接点X-ray在线检测还能筛查保护板内部的走线是否正常、元件位置是否正确，以及是否存在可能导致短路的微小异物，利用自动X-ray检测(AXI)技术可以在PCBA组装完成后进行内部质量把关，提前消除安全隐患。
实用提示： 对于高密度的BMS保护板，建议在回流焊后设置在线式X-ray检测系统，实现100%的内部质量筛查，避免不良品流入下一环节。
选择设备时需关注高分辨率X-ray、检测速度以及与现有产线(如AOI、SPI)的兼容性，以构建完整的SMT检测方案，同时强大的数据采集与分析系统也必不可少，它能支持工艺优化和质量追溯。
X-ray检测应深度融入印刷、贴片、回流焊各个阶段，通过分析X-ray检测数据可以反向优化回流焊的温度曲线、调整焊膏印刷参数，从而提升整个工艺的稳定性，减少因设备老化带来的质量波动。
将X-ray检测设备与工厂的MES(制造执行系统)集成，可以实现检测数据实时上传，系统能基于数据自动给出工艺参数微调建议，缩短工艺参数整定周期，形成“检测-分析-优化”的智能闭环，从根本上提升工艺一致性。
对于工艺工程师来说X-ray的价值远不止于发现缺陷，它产生的海量焊点形态数据(如焊锡体积、空洞分布)，构成了每条产线独特的“工艺指纹”，持续监控这些“指纹”的细微变化，可以提前预警设备性能的衰减，例如当数据连续显示某位置焊点空洞率缓慢上升时，系统可能提示是回流焊炉某个温区出了问题，从而让我们在批量不良发生前进行干预，实现预测性维护。
单独看AOI(外观)或X-ray(内部)数据，有时很难找到缺陷的根本原因，创新的方法是构建跨模态检测数据关联分析，当AOI报告“元件偏移”时，系统自动调取该位置的历史X-ray焊点数据进行分析，快速判断问题究竟出在印刷、贴片还是回流焊环节。这就像给了工程师一个强大的“侦探工具”，能精准定位责任环节，快速攻克技术瓶颈。
实用提示： 尝试将AOI与X-ray的检测数据进行关联分析，可以极大提升对虚焊、桥连等复杂缺陷的根本原因分析效率。
我是某知名EMS企业的一名SMT工艺工程师，主要负责新能源电池BMS保护板的生产线，之前我们产线面临不少头疼的问题：设备有些老旧，温度控制不稳定，经常出现焊接不良，一旦出问题很难快速定位是印刷、贴片还是回流焊的锅，特别是生产带有01005微小元件的保护板时，工艺参数调整起来非常耗时，缺陷追溯更是困难，为了解决这些痛点我们引入了际诺斯提供的在线式X-ray检测系统，并将其无缝集成到现有SMT产线中，这套系统与我们的AOI、SPI设备联动，构成了一个自动化的检测网络，通过分析X-ray检测数据分析报告，我们精准地优化了回流焊曲线和焊膏印刷参数。实施效果是立竿见影的：
整体缺陷检出率从78%提升到了96%。
对虚焊、桥连等关键缺陷的识别准确率提高了35%。
工艺参数调整时间缩短了40%，生产效率提升了25%。
最重要的是我们建立了一个完善的焊点质量分析数据库，质量追溯能力大大增强。
这个案例给我们的深层启示是X-ray检测帮助我们完成了从“单点检测”到构建“工艺能力基线”的跨越，我们为不同类型的高密度BMS保护板，定义了明确的合格焊点标准(比如空洞率必须低于25%)，这使得工艺一致性不再依赖老师傅的经验，而是有了清晰的数据基准，产线切换产品时我们能快速对比新数据与“基线”的差异，极大缩短了摸索时间，真正实现了整线升级。
未来X-ray检测设备将更加智能化和自动化，深度集成AI算法，实现缺陷的自动分类和更精准的预测性维护，它将成为推动SMT产线向高可靠性智能制造转型的核心力量，基于云平台的X-ray检测数据共享与工艺知识库，将能让行业内的最佳实践快速推广，共同解决工艺难题。
总的来说X-ray无损检测技术是保障锂离子电池保护板制造质量的关键利器，它通过提升工艺一致性、增强缺陷可测性、赋能整线升级，为电池制造的高质量发展提供了坚实保障，建议行业同仁充分重视X-ray检测设备的选型与深度应用，共同提升制造水平与产品可靠性。
