在新能源汽车中电控单元(ECU)是整车的“大脑”，它的每一个微小焊点都关系到整车的安全与性能，随着车规级芯片和功率器件的广泛应用传统的检测方法已难以满足对焊点内部质量的要求，此时X-ray检测设备成为确保焊点可靠、实现工艺一致性的关键工具，今天际诺斯将详解新能源汽车ECU焊点是如何通过X-ray检测满足AEC-Q100严苛标准的。
车规级AEC-Q100标准为焊点质量设定了明确的红线，这直接关系到ECU能否在复杂环境中稳定工作。
空洞率控制：该标准对焊点内部的空洞率有严格限制，通常要求不超过25%。不同封装类型(如BGA、QFN)的具体要求略有差异，需结合实际应用评估。
功率器件焊接：IGBT、MOSFET等功率器件的焊点必须能承受高热循环和机械应力，焊点厚度、润湿情况以及分布是否均匀，都是关键指标，这些都需要通过X-ray无损检测进行精准测量。
振动可靠性：焊点需要通过高低温及振动测试。X-ray检测可以帮助分析焊点在模拟振动后的结构变化，提前发现开裂或脱落的风险。
实用提示：在评估功率器件焊点时不要只看空洞率，还要关注焊料在芯片底部的分布是否均匀，这会直接影响散热效果和长期可靠性。
面对复杂的焊点结构，X-ray如何帮助我们精准识别问题?
识别“冷焊”：冷焊的焊点表面不光滑，内部结构松散，导电性差。通过X-ray图像，可以清晰看到焊点是否充分熔合，避免这类隐蔽缺陷。
捕捉“枕头效应”：这种现象常见于BGA或QFN封装，焊球像没充气的枕头，顶部塌陷、底部有空洞，X-ray检测能够直观展现焊球的立体形态，帮助工程师快速判断是否是回流焊温度曲线设置不当所致。
与AOI联动：在产线中，通常先用AOI(自动光学检测)进行外观初筛，再用X-ray检测设备进行内部焊点的深度检查，两者数据联动，能迅速锁定问题来源，比如锡膏印刷、元件贴装或回流焊接环节。
实用提示：在实际检测中建议将AOI和X-ray检测流程结合起来使用，可以更全面地覆盖焊点缺陷提高检测效率。
对于工艺工程师来说，X-ray的最大价值不仅是“发现缺陷”更是“预防缺陷”，将X-ray检测数据与生产管理系统(MES)整合，可以实现质的飞跃，通过持续收集关键焊点的X-ray量化数据(如空洞率、焊料体积)，并与回流焊炉温、锡膏印刷参数进行关联分析，可以建立工艺模型，一旦X-ray数据出现异常趋势系统就能提前预警，指导调整上游工艺参数，可以在批量性问题发生前进行干预，极大提升工艺一致性和制程控制的智能化水平。
老旧产线升级时最容易陷入“病急乱投医”的误区，这时X-ray设备可以扮演“产线CT扫描仪”的角色，在升级前利用X-ray对产线产出的典型产品进行全面“体检”，它不仅能找出缺陷还能通过缺陷的分布规律(例如总是某个位置的空洞率高)，反向推断出根本原因：是印刷机对位不准?贴片机压力不均?还是回流炉某个温区性能下降?这份“诊断报告”可以帮助我们进行“精准升级”，只更换或维修有问题的模块而不是盲目更换整条生产线，从而最大化投资回报，在进行产线升级前建议先使用X-ray设备对现有产品进行全面检测，可以获取真实数据，为后续改造提供科学依据。

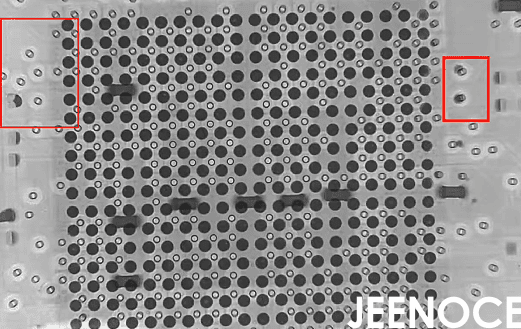

我是某新能源汽车电子制造厂的工艺工程师张工，我们曾遇到一个棘手的问题：一款关键的ECU产品，其BGA焊点的空洞率一直徘徊在32%左右，无法满足AEC-Q100低于25%的要求，严重影响了产品认证和交付。我们引入了际诺斯提供的高分辨率X-ray检测设备，并与原有AOI系统进行了流程联动，设备到位后我们对不良品进行了深度扫描分析，深度剖析发现通过X-ray的清晰成像和数据分析，我们发现空洞并非随机分布，而是集中在大尺寸BGA封装的四个边角区域，结合对回流焊炉温曲线的分析，我们判断根本原因是在回流焊接过程中，PCB板受热发生轻微翘曲，导致四角区域焊料无法充分填充，基于这个精准诊断我们采取了双重措施：一是优化过炉夹具的设计，加强对PCB板的支撑，抑制翘曲;二是调整回流焊的升温斜率，使热量传递更均匀，这些调整都源于X-ray数据提供的直接证据，成果数据：
ECU焊点平均空洞率从32%显著降至18%，稳定满足车规要求。
缺陷根本原因的定位分析时间缩短了60%，工艺调整效率大幅提升。
回流焊工艺优化后，焊点一致性提高，相关批次的整体不良率下降了40%。
实用提示：面对焊接良率问题，不要只调炉温。像本例中PCB板材变形的技术瓶颈，需要借助X-ray的洞察力来发现，并从机械支撑等角度综合解决。
在新能源汽车电控单元的高可靠性制造中，X-ray无损检测早已超越了单纯的质量检验工具角色，它是工艺优化的“眼睛”是产线诊断的“听诊器”，更是实现制程控制闭环和整线升级决策的核心数据节点，选择一台功能强大、符合行业标准的X-ray检测系统，是确保焊点万无一失、攻克技术瓶颈、迈向智能制造的关键一步。
