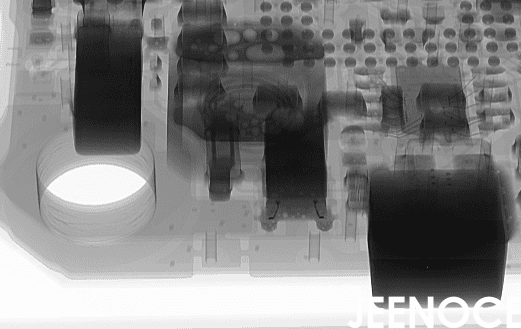

在SMT(表面贴装技术)生产线上X-ray检测是确保焊点质量、发现内部缺陷的重要手段，它就像一双“火眼金睛”能够看到肉眼看不到的问题，X-ray图像中常常会出现“伪影”，但这些不是真实缺陷的干扰图像，容易误导工程师做出错误判断，误判会导致不必要的返工和资源浪费，因此准确识别并消除这些伪影对于提升检测效率和保证工艺一致性至关重要，际诺斯将深入解析X-ray检测中射束硬化、环状伪影的成因与消除策略。
伪影就像照片上的噪点或鬼影，会掩盖真实信息，常见的伪影包括：
当X射线穿过不同密度的材料时，低能量部分被吸收导致射线变硬，这会在图像上造成焊点边缘的明暗变化，容易被误认为是“虚焊”或“空洞”。
在多层板或元件密集区域图像上可能出现环状条纹，这种伪影通常由探测器或X射线管的不均匀引起，会影响对微小焊点(如BGA球栅阵列)的观察。
例如样品移动造成的“运动伪影”、射线散射形成的“散射伪影”，在检测01005这类超微型元件时这些伪影的影响会被放大，使缺陷判断变得困难。
当看到疑似缺陷时先不要急着下结论，可以轻微旋转样品或切换成像角度，如果“缺陷”的形状或位置明显变化那很可能是伪影。
现代X-ray检测设备都内置了强大的图像处理算法来对抗伪影，以下是一些常见方法：
射束硬化校正：通过智能补偿材料密度差异还原更真实的灰度图像减少误判。
环状伪影抑制：结合软件算法和硬件校准平滑掉环状条纹，提升图像清晰度。
策略选择：并非所有场景都需要最高强度的伪影消除，在处理简单PCB时可适当调整算法强度平衡精度与效率。
选择一台性能优异的X-ray检测设备，是保障检测结果可靠的基础。
这是保证检测结果可靠的前提。
高分辨率成像：能看清01005元件的细节。
自动缺陷检测(ADI)：减少人工依赖，提高效率。
实时成像速度：影响产线检测节拍，速度太慢会成为瓶颈。
CT扫描能力：适用于复杂三维封装，实现精准缺陷定位。
AOI用于外观检测，X-ray用于内部检测，两者数据互通能更快定位缺陷根，在引入新设备或面对新产品时务必进行充分的“设备-工艺”匹配调试，使用已知的好板和坏板训练和验证检测程序是避免后期批量误判的关键。
优秀的工程师不仅把伪影当作问题，更将其视为工艺波动的信号。
伪影是工艺波动的预警信号：出现模式或频率的变化，可能与上游工艺参数有关，例如特定位置的环状伪影增多，可能提示贴片机Z轴压力不稳定或回流炉温区异常。
建立“伪影-工艺参数”关联数据库：记录每次典型伪影对应的设备参数和最终查明的工艺原因，形成知识库后可快速进行数据追溯和根因分析。
我是际诺斯电子的一名工艺工程师，去年我们的一条为汽车电子客户生产的控制模块产线在升级后遇到大问题：新引入的在线X-ray检测系统频繁报警，显示大量焊点“空洞”和“桥连”，导致返工率飙升生产几乎停滞，经过排查发现问题核心并非焊点质量而是射束硬化伪影和运动伪影的叠加干扰，由于新产品使用了更厚的PCB和大型屏蔽罩，X射线穿透后硬化效应显著，同时传送带微幅振动加剧了图像模糊，因此我们找到了解决方案：
启用更精准的射束硬化校正算法。
调整图像采集的积分时间和滤波参数，抑制运动模糊。
优化检测程序，对关键BGA焊点采用多角度复核。
实施完之后我们发现伪影导致的误判率两周内下降65%，焊点检测准确率也提升至98.7%，产线工艺一致性显著提高，顺利通过客户审核。
按需配置：检测普通元件和微型元件(如01005)对设备要求不同，选型前需明确需求。
善用3D X-ray技术：对于复杂缺陷2D图像可能无法解决问题，3D X-ray(CT扫描)能提供截面视图精准定位缺陷。
重视维护与校准：再好的设备也需要定期保养，按照手册对X射线管、探测器和平台进行校准是确保成像质量稳定的基础。
而在检测复杂结构或隐藏焊点时建议使用3D X-ray技术，它能提供立体视角帮助更准确地识别缺陷。
未来的智能工厂中X-ray设备不应是信息孤岛。
与MES/SPC系统集成：将X-ray的实时检测数据(包括伪影日志、焊点尺寸测量值)接入制造执行系统(MES)和统计过程控制(SPC)系统。
提前预警风险：当系统发现某个板位的伪影率异常升高时，能自动关联该板位在贴片或回流环节的历史参数，提前预警潜在风险。
实现过程预测：从“事后检测”转向“过程预测”，提升工艺一致性与整线升级能力。
识别和消除X-ray检测中的伪影是每一位SMT工艺工程师提升工作可靠性的必修课，通过理解伪影成因、运用科学算法、选择合适的X-ray检测设备并进行智能化数据管理，我们不仅能避免“假缺陷”带来的浪费更能将检测数据转化为优化整个制程的宝贵财富，这一步有助于推动产线向智能化、高可靠性方向稳步迈进。
