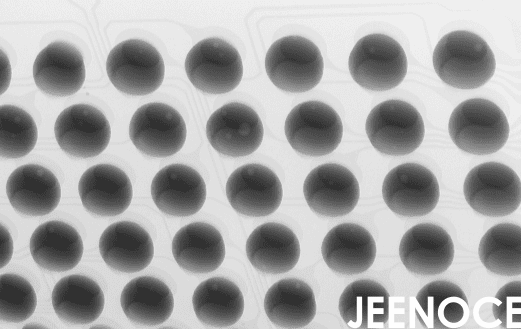

在SMT产线上X-ray检测是确保焊点可靠性的一道关键防线，一张清晰的X-ray图像能让我们像拥有“透视眼”一样，精准发现BGA、CSP内部的虚焊、桥连等缺陷，图像质量的好坏直接决定了缺陷能否被识别以及工艺问题能否被准确定位，际诺斯将为你系统解析影响X-ray图像质量的完整“成像链”，帮助你构建从硬件到软件的系统级思维，实现从“看得见”到“看得清、看得准”的跨越，更重要的是我们需要认识到一个优秀的X-ray成像链其本质是一个 “工艺诊断系统”，而不仅仅是一台“拍照设备”，它输出的高质量图像是进行工艺溯源的宝贵数据源，通过分析焊点的灰度、形状我们可以间接评估回流焊的温度均匀性、焊膏印刷的体积一致性等，实现从被动检测到主动预防的闭环质量控制。
一条完整的X-ray成像链主要由光源、探测器和处理算法三大核心构成，它们共同决定了最终的图像质量。
微焦点和纳米焦点的区别好比画笔的笔尖，微焦点(通常>1微米)适合常规元件和较厚PCB的检测，而纳米焦点(<1微米)则像更细的针尖能提供极高的几何放大倍率，专门用于0105、微型BGA等超细微元件的清晰成像，而这需要根据你产线上最常见的元件尺寸、PCB板厚和材料密度来选择，检测大尺寸、高密度板需要更高功率的穿透力，检测微小焊点则需要更小的焦点来提升分辨率，在选择光管时应优先考虑与探测器像素匹配的焦点尺寸，以避免因焦点过大导致图像模糊。
目前主流的是平板探测器，其像素尺寸决定了细节捕捉能力，动态范围和灵敏度则影响了图像的对比度和信噪比，一个高动态范围的探测器能同时清晰呈现高密度区域(如铜层)和低密度区域(如空洞)的细节，而在评估探测器时除了关注像素大小，更要关注其在检测多层板或带有屏蔽罩的组件时是否会出现图像过亮或过暗的区域，这直接关系到缺陷的可见性， 高动态范围的探测器更适合复杂结构的PCB检测，能显著提升图像的可读性和缺陷识别率。
原始X-ray图像通常噪声较多、对比度不足，先进的图像处理算法(如增强、降噪、边缘锐化)能显著提升图像可用性，特别是对于01005焊点智能算法能自动突出焊料与焊盘的边界，让虚焊无所遁形，但X-ray与AOI的数据可以互补，通过算法协同当AOI发现元件位置偏移时，可引导X-ray重点检查该区域焊点质量，提升整体检测效率。
空间分辨率是设备能分辨的最小细节，它由光管焦点尺寸和探测器像素间距共同决定，几何放大倍率则决定了图像能被放大多少倍，有效分辨率并非单纯由高倍率决定，如果光管焦点太大即使放大倍率很高图像也会模糊，因此光管焦点与探测器像素必须匹配才能发挥最佳效果。
优化成像链，本质是在多个关键因素间寻找最佳平衡点。
光管与探测器的匹配：纳米焦点光管需搭配高分辨率探测器，否则就是“大材小用”。
灵敏度与算法的配合：高灵敏度探测器捕获微弱信号，算法则负责从中提取有效信息，二者配合提升信噪比。
质量与速度的平衡：更高的图像质量往往需要更长的曝光或处理时间，在线检测需在此间取得平衡。
设备选型与成本：需要在预算范围内优先保障对核心工艺缺陷的检测能力。
这里尤其需要关注 “可追溯的图像基准”，工艺工程师常苦恼于不同设备或不同时间点的图像无法对比，因此设备的长期稳定性和图像可重复性至关重要，选择具备自动灰度校准、防漂移设计的设备才能建立稳定的图像基准，让历史数据对比和工艺趋势分析成为可能，真正解决数据追溯的难题。
在实际生产中，我们常遇到以下挑战：
老旧设备波动：导致图像质量不稳定，批量误判。
缺陷定位困难：仅知有缺陷，难断是印刷、贴装还是回流问题。
微小元件挑战：01005元件焊点图像模糊，漏检率高。
在线与离线选择：在线检测适合高节拍、大批量产线，实现全检，离线抽检则更灵活适用于多品种、小批量场景，选型需紧密结合产线节拍与质量控制等级。
我们是一家汽车电子EMS企业，一直受困于01005元件焊点虚焊率偏高的问题，原有微焦点X-ray设备图像不够清晰导致大量疑似缺陷需要人工复核，效率低下且漏检严重，在际诺斯技术专家的建议下我们引入了其纳米焦点X-ray检测设备，他们为我们构建了一套优化的成像链方案：纳米焦点光管提供高倍率清晰成像配合高灵敏度平板探测器捕获更多细节，再通过专用的焊点智能分析算法自动识别虚焊特征，虚焊识别准确率从不足85%提升至98.7%，单板检测时间缩短整体检测效率提高40%，清晰的图像直接帮助我们快速定位到是焊膏印刷体积略有不足，工艺参数调整周期因此缩短了30%。以前图像像是蒙了一层雾判断全靠猜，现在好了每个01005焊点的形态都一清二楚，不仅能判定好坏还能看出焊料爬升高度是否均匀，为我们优化印刷工艺提供了直接依据，这套系统更像是一位在线的工艺诊断专家。
X-ray图像质量是精准质量控制的基石，选择与优化X-ray设备必须建立成像链的系统思维，综合考虑光管、探测器与算法的协同，我们建议：
明确核心需求：针对主要产品(元件尺寸、板厚)，确定对分辨率、穿透力的核心要求。
关注稳定性与自动化：优先选择具备自动校准和长期性能稳定的设备，确保图像基准可靠实现数据追溯。
面向未来规划：考虑智能成像链的升级方向，未来的X-ray系统应能与MES/SPC系统深度集成将图像转化为工艺数据，实现从检测到预防的闭环控制，这意味着设备需要具备开放的数据接口和智能分析能力，从“发现问题的眼睛”升级为“指导工艺优化的大脑”。
通过系统优化你的X-ray成像链，你获得的将不仅是更清晰的图像更是对SMT制程更深层次的理解与控制力。
