在电子制造行业SMT(表面贴装技术)产线的质量控制始终是工程师面临的核心挑战，随着元器件尺寸越来越小，电路板设计越来越复杂，传统的单一检测手段已经难以满足需求。而AOI(自动光学检测)和X-ray检测设备就像一对“天作之合”，前者擅长快速发现外观问题，后者则能透视焊点内部，如果将两者结合则可以构建一道立体的缺陷防线，提升工艺一致性与缺陷可测性。际诺斯将依托 AOI 与 X-ray 的协同检测能力，把多源检测数据转化为工艺优化的核心驱动力，助力产线突破传统单一检测的瓶颈，实现高效精准的质量闭环管理。
在 SMT 生产一线工程师每天都要应对不少棘手的难题：老旧设备的温度控制、对位精度往往存在偏差，哪怕只是一个微小的误差，都可能直接导致整批产品出现批量不良。而一旦焊点出现缺陷，定位问题根源就成了更大的麻烦，由于全流程生产数据追溯不完整，整个排查过程就像在迷宫里找路，根本没法快速分清问题到底出在哪个环节：是锡膏印刷量不足？贴片位置发生了偏移？还是回流焊的温度曲线出了异常？更棘手的是面对 01005 这类超微型元件或是特殊电路板材，工艺调校本身就如同走钢丝，容错空间极小，再加上参数整定的过程耗时漫长，又直接拖慢了整体的生产效率。
AOI就像是产线上的“火眼金睛”，能够高速扫描元件的位置、极性、偏移等外观缺陷，但是对于焊点内部的虚焊、空洞、桥连等问题它却无能为力，这时就需要X-ray检测设备登场，它的核心价值在于穿透性成像与三维CT扫描能力，能够直接看到焊点内部的真实情况，将两者联动就能实现从外到内的全方位检测，精准定位问题的根本原因， 对于BGA或QFN这类底部有隐藏焊点的元件，X-ray检测是不可或缺的，因为AOI完全无法看到这些焊点。
有了AOI和X-ray的数据，我们可以设计更高效的检测流程，例如当AOI检测到某个区域疑似不良时，系统可以自动标记该板卡，并引导至X-ray进行深度检查，结合X-ray检测结果，我们可以优化抽检策略，对BGA等关键元件实行“必检”，而对低风险环节则减少抽检频率，既能保证质量又能提高整体检测效率。
真正的智能防线是将SPI(锡膏检测)、AOI和AXI(自动X光检测)的数据全部打通，建立一个融合判定的专家系统是这个环节的核心，这个系统能够基于历史数据和工艺经验，自动设定焊点空洞率、锡量不足等关键指标的判定阈值，当检测数据触发规则时系统会自动报警并给出可能的原因分析，这大大提升了我们响应问题的速度和准确性。

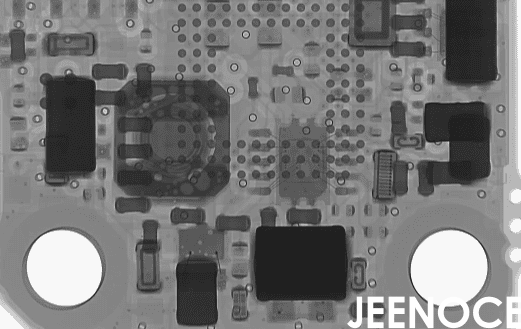

传统的2D AOI只能看到表面，而焊点的可靠性更多取决于内部质量，这就是3D X-ray检测的必要性所在，通过在线式X-ray检测设备集成到产线中，我们可以对每一块板卡进行快速扫描，利用X-ray的二维影像与三维断层扫描进行深度分析，我们不仅能判断焊点“有没有问题”，更能量化它“好到什么程度”，实现了焊点质量的全视角管控。
X-ray作为工艺“听诊器”
对我们工程师来说，X-ray的价值远不止于事后挑出不良品，通过分析焊点的三维形貌，比如锡膏的润湿角度、焊点的高度、内部空洞的分布形状，我们可以逆向诊断上游工艺哪里出了问题，假如一片区域的焊点空洞都呈现相似的规律，那很可能指向回流焊炉的温度曲线不均匀，或者是氮气保护出了问题，这让我们能把X-ray从一个“质检工具”，升级为优化工艺参数的“诊断仪器”。
建立“焊点健康档案”与工艺参数关联库
我们可以把X-ray测得的焊点三维数据(体积、面积、空洞率)，和SPI的印刷数据、回流焊的炉温曲线、贴片机的压力数据都关联起来，就为每个关键焊点建立了一份从出生到成型的“健康档案”，通过分析这些大数据我们可以找到生产良品的最佳工艺参数范围，形成“黄金参数集”，下次换新产品或新物料时就能快速调用相近的参数模板，大大缩短调试时间，直接解决我们“参数整定漫长”的痛点。
提示：在引入新检测设备时，不要只把它当作一个独立工站，一定要思考如何将它的数据与前后工序关联，才能最大化其价值。
我是际诺斯的一名工艺工程师，我们公司为一家大型EMS厂商提供解决方案，他们当时正被01005微小元件的焊接质量问题困扰，传统AOI根本看不清这么小的焊点，缺陷率居高不下，我们的解决方案是部署一套AOI与X-ray联动的智能检测系统，具体实施时我们引入了高分辨率的在线式X-ray检测设备，并为客户的BGA等关键元件建立了标准的焊点图像库。在这个过程中我们不仅用图像库来比对缺陷，更运用了“工艺诊断”的思路，通过深度分析X-ray数据，我们发现01005元件的焊点不良，竟然和产线上某一台贴片机特定贴装头的Z轴压力存在微小的偏差有直接关系! 这个偏差用传统方法极难发现，而根据X-ray的数据反馈我们校准了那台贴片机，从根本上消除了缺陷的源头，这实现了从“检测并拦截不良品”到“检测并修正问题根源”的完美闭环，最终成果令人满意，该客户的缺陷识别率提升了40%，产品返工率下降了25%，整个生产线的工艺一致性得到了显著增强。
模块化与数据中台驱动的低成本升级方案
很多工程师朋友担心构建立体防线是不是意味着要把整条老旧产线都换掉?成本太高了!其实不然，一个务实的路径是进行模块化升级，核心是在回流焊后等关键节点部署一台在线式X-ray检测设备作为“质量锚点”，同时构建一个统一的制造执行系统数据中台，这个数据中台可以接入产线上现有的、哪怕是比较老旧的AOI、SPI等设备的数据，然后利用X-ray提供的最准确的“黄金判定标准”，去反哺和校准那些老旧设备的检测算法提升它们的可靠性，即使部分硬件老了，我们也能通过数据的智能关联和追溯，弥补硬件精度的不足，用相对较低的成本构建起有效的立体质量防线。
总结
总的来说将AOI与X-ray检测设备深度融合，是SMT产线走向智能化、高可靠性的关键一步，通过构建立体防线、设计智能策略、建立专家系统，我们最终实现的是从“事后检验”到“事中控制”乃至“事前预防”的转变，未来随着人工智能和大数据技术的进一步发展，智能X-ray检测设备将能实现更自动化的缺陷识别和更精准的工艺预测，数据驱动的质量管控，必将帮助每一位工艺工程师更从容地应对挑战，生产出更优质可靠的产品。
