在电子制造行业中产品质量就是生命线，而作为SMT产线的工艺工程师的我们每天都在和微小的焊点、复杂的电路板打交道，面对越来越小的元件(比如01005)和越来越高的可靠性要求，传统的2D X-ray检测设备有时会显得力不从心，当产线需要升级时我们不仅要看设备的检测精度，更要算一笔长远的账，哪种检测方案能带来更高的投资回报率(ROI)?今天际诺斯电子就来深入对比3D CT和2D X-ray，用数据为你的决策提供支持。
电子产品正朝着小型化和高密度方向发展，这给SMT产线的工艺控制带来了巨大挑战，传统2D X-ray在检测BGA芯片底部焊点或QFN元件侧边焊锡时，图像容易重叠模糊，难以看清内部真实情况。这导致两个问题，有些真缺陷没查出来，流到客户手里就是质量事故，或者把好的误判成坏的，造成不必要的返工，因此工艺工程师在选择新的X-ray检测设备时，必须从长期持有的总成本、对生产效率的影响以及最终的产品质量来综合考量。
简单来说2D X-ray就像给人拍一张胸片，是平面的前后结构会重叠在一起，而3D CT(计算机断层扫描)则像是做一次全身CT扫描，可以把物体一层一层“切开”来看，生成完整的三维图像。

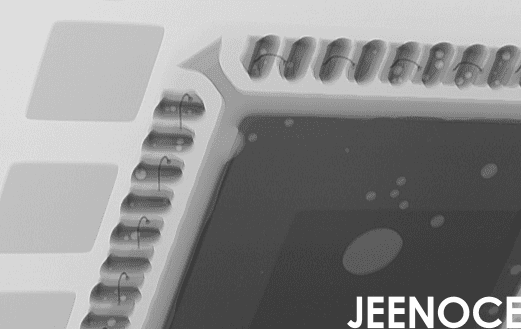

它的主要问题是“看不清”，对于BGA焊点检测只能看到一个模糊的阴影，无法准确判断焊锡是否填满焊球、内部有没有空洞，而对于QFN焊接缺陷，侧面的爬锡情况更是难以评估，当元件排列紧密时图像相互干扰，容易误判桥连或虚焊，这使得SMT工艺优化变得困难，因为无法获得精确的数据来追溯问题根源。
3D CT提供了革命性的三维视角，它可以清晰显示每一个焊点的立体形态，精确测量焊料体积、爬锡高度和空洞率，这不仅能极大提升焊点质量检测的准确性，其生成的数据还能与AOI系统联动，实现AOI与X-Ray联动检测，快速定位缺陷是来自印刷、贴装还是回流焊环节，从而进行精准的工艺调整。
小贴士： 在选择检测设备时，不要只看“能否检出缺陷”，更要关注“能否看清缺陷的细节”，三维数据对于分析根本原因、优化工艺参数至关重要。
我们来对比几个直接影响成本和效率的核心指标：
误报率与漏报率
2D X-ray：在复杂的PCB组装中误报率通常在8%-12%，这意味着每检测100个报警点，可能有8-12个是“冤假错案”，需要人工复判非常浪费时间。
3D CT：凭借三维成像误报率可大幅降至2%-4%。漏报率能控制在1%以下。
这直接提升了检测可靠性，减少了不必要的干预和流出风险。
工程时间成本
2D X-ray：当发现一个焊接缺陷时工程师需要结合经验反复调试设备角度、对比图像，平均要花1.5小时才能定位根本原因。
3D CT：三维图像一目了然能快速判断是少锡、桥连还是空洞，并关联到前端工序，平均缺陷分析时间可缩短至0.5小时。
这极大加速了SMT工艺优化的闭环。
长期持有成本(TCO)算笔账
初始投入：一台3D CT设备的价格通常是高端2D X-ray的1.5到2倍。
运行成本：虽然3D CT设备更精密但其维护频率较低，年均维护费用可能比2D设备低30%左右。
隐性成本：这才是关键。3D CT的高精度和低误报率，能减少约40%的人工复判和调试时间，更低的漏报率直接避免了因客户退货、保修索赔带来的巨大质量损失。
这笔“省下来”的钱往往远超设备的差价。
对于工艺工程师来说最大的痛苦不是发现缺陷，而是不知道缺陷怎么来的，而3D CT的价值远不止于“抓坏蛋”，它能为每一个关键焊点建立“数字档案”，精确记录焊料量、爬锡形状等可量化的工艺基准数据，这意味着我们可以用这些数据来反向优化前道工序，比如调整印刷机的钢网设计、验证锡膏量或者优化回流焊的温度曲线，工艺调试从“凭经验猜”变成了“用数据调”，从而大幅提升工艺一致性与整体制程能力。
小贴士： 3D CT不仅是检测工具，更是工艺优化的“数字大脑”。通过数据驱动的方式，可以显著提升整体制程稳定性。
我是某知名EMS公司的工艺工程师张工，我们公司主要生产智能手机主板，之前一直使用2D自动X射线检测(AXI)系统，随着元件越来越小我们遇到了瓶颈，01005元件和密集BGA的焊接缺陷频发，2D图像看不清漏检多，产线返工率高达12%，质量波动很大，后来我们引入了际诺斯的3D CT检测设备并与现有AOI系统打通，实施半年后效果显著：
缺陷检出率从78%提升到96%，BGA焊点检测和QFN焊接缺陷再也不是难题;
产线返工率从12%直接降到4%;
工程效率：分析每个问题批次的时间平均减少了1.2小时;新产品的工艺参数调试时间缩短了40%;
成本节约：算上减少的内部报废和客户退货，年度质量损失成本降低了约120万元;
工艺能力：关键焊点的过程能力指数(CPK)平均提升了0.5.生产更稳定了。
我的切身感受是3D CT不仅是个“检测员”更是个“工艺医生”，它拍出的三维“CT片”让焊接问题无处遁形，我们现在经常用CT数据去校准印刷机和回流焊炉，实现了真正的闭环工艺控制，虽然设备投入高了一些，但它带来的质量提升和成本节约，让我们在两年内就收回了投资。
小贴士： 对于预算有限的产线，可以考虑将3D CT作为核心工艺诊断工具，与原有的2D设备配合使用。3D用于新品导入、疑难杂症分析和工艺优化，2D用于成熟产品的高速抽检，性价比最高。
| 技术配置 | 产能影响 | 精度表现 | 成本投入 | ROI周期 | 适用场景建议 |
| 2D X-ray | 中等(检测速度快) | 一般，满足常规需求 | 较低 | 1.5-2年 | 产品简单、成本敏感、工艺非常成熟稳定的产线，主要用于抽检 |
| 3D CT | 较高(单次检测稍慢，但整体效率高) | 高，满足高可靠性要求 | 较高 | 2-3年 | 涉及微型元件、汽车电子、医疗电子等高端产品;急需提升工艺能力、缩短新品研发周期;作为老旧产线的核心诊断工具 |
对于追求高品质、高可靠性的现代SMT产线而言，投资3D CT检测设备是一项具有长远眼光的决策，它初期投入虽高但通过大幅降低误报、漏报率，节约巨额的工程时间和质量成本，能在合理的周期内实现优异的投资回报，更重要的是3D CT带来的不仅是检测能力的升级，更是整个生产理念的变革，它提供了可量化的工艺基准数据，助力构建工艺参数数据库，最终推动产线实现稳定的闭环工艺控制和强大的制程能力，这笔账算的是当下赢的是未来。
