X-ray检测设备在SMT(表面贴装技术)生产线上早已不是新鲜事物，在以前它主要用于检查焊点内部的空洞、桥连等缺陷，这是质量控制的重要环节，随着电子元件越来越小，工艺要求越来越高，许多资深工程师发现X-ray的价值远不止于“发现问题”，它正从一个被动的检测工具转变为强大的研发与工艺分析利器，今天际诺斯电子将聚焦于工程师最关心的实际痛点，揭秘X-ray在微切片前精准定位、水汽侵入路径追踪以及绑定线弧度测量这三个深度应用场景中的妙用。
X-ray检测利用不同材料对X射线吸收能力的差异来成像，它能像给电路板做“透视”一样，在不破坏产品的前提下清晰看到焊点、芯片内部、绑定线等肉眼不可见的细节，这种无损检测的优势使其在排查内部缺陷时变得不可替代，远非只能看表面的AOI(自动光学检测)可比，在SMT的质量控制流程中X-ray通常位于回流焊之后，是确保最终焊点可靠性的关键节点。
作为工艺工程师最头疼的事情之一就是遇到复杂的、深藏不露的焊点缺陷，传统方法往往需要凭经验进行微切片(即把样品切开研磨)，但定位不准的话很可能切错了地方白忙一场，且效率极低，这时X-ray检测设备就派上了大用场，它能对疑似缺陷区域进行高精度三维扫描和定位，清晰显示裂纹、虚焊的具体位置和深度，我们际诺斯的一位客户，某知名EMS企业的工艺主管王工就分享过，过去定位一个深层虚焊点做微切片，平均要花半天时间摸索，引入高分辨率X-ray设备后他们可以先进行快速扫描，精确定位缺陷坐标，再将样品送去切片，这一改变直接将他们的微切片定位准备时间缩短了40%，据他们内部统计使用X-ray辅助定位后，微切片样本的一次性准确率从原来的不足70%提升到了92%，大大提升了失效分析的效率。
小贴士： 在进行微切片前，务必先用X-ray对失效样品进行多角度扫描和断层分析，标记出精确的切割位置和深度，这能避免宝贵样品的浪费和分析时间的延误。
焊点内部出现空洞或虚焊有时不完全是锡膏或贴装的问题，看不见的“水汽”也是元凶之一，元器件或PCB在储存中受潮，在回流焊高温下水分急剧汽化膨胀，就会形成空洞甚至炸裂，严重影响长期可靠性。如何追踪这些“隐形杀手”的路径?X-ray的高对比度成像能力可以非破坏性地揭示出空洞的形态和分布特征，通过分析空洞的集中位置和走向，有经验的工程师可以反向推断出水汽侵入的可能路径(如从器件底部密封不严处侵入)，我们服务过的一家OEM厂商就曾遇到某批次产品焊点空洞率异常偏高的问题，他们通过X-ray检测发现空洞多集中在特定芯片的四周边缘，形态呈线状延伸，结合分析他们判断是芯片封装本身在运输中受潮，随后他们优化了来料存储条件和回流焊前的预热曲线，加强了对回流焊炉内气氛的控制，这一系列改进使得该型号产品的批量性焊接缺陷发生率降低了35%。

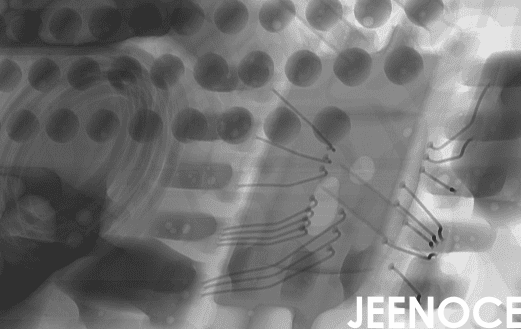

当产品用到01005甚至更微小的元件，或者涉及复杂的芯片封装时，元件内部金线或铜线的绑定弧度(Loop)就变得至关重要，弧度太高可能碰到封装盖，太低则可能导致应力集中或短路，直接影响电气性能和可靠性，对于这种微米级的内部结构传统方法无能为力，而配备高倍率、高几何放大倍数的X-ray设备可以轻松实现对绑定线弧度的非接触式精确测量。
单独使用X-ray或AOI都有局限，AOI看表面一流但对内部缺陷无能为力，X-ray看内部透彻但对极细微的表面划伤、字符不清不敏感，而将两者联动才能构建从表面到内部的智能检测闭环，通过软件将AOI和X-ray的数据打通，当AOI检测到某个位置有疑似不良(如元件偏移)，系统可以自动指令X-ray对该位置进行内部扫描查看焊点情况，这完美解决了工程师“缺陷定位难”的痛点，能快速区分问题是出在印刷、贴装还是回流焊环节，际诺斯协助某大型EMS企业部署了的联动方案，之前产线上出现零星虚焊，工程师需要手动将AOI报错的板子取下，再送到离线X-ray处排查，整个过程平均需要2小时，联动后在线X-ray接到指令自动对可疑点位复查，并将内部焊点图像与AOI表面图像并排显示，工程师在15分钟内就能完成确认和根源分析，该生产线实施联动检测后，整体的误判率和返工率降低了30%。
面对01005元件或高频板材等新工艺挑战，工程师们常常陷入漫长的“试错-调整”循环，这是典型的“技术瓶颈”痛点，此时X-ray不应只是发现缺陷的“眼睛”，更应成为逆向校准工艺参数的“标尺”，通过专业软件对X-ray图像进行焊点形态分析，可以量化出焊料体积、爬锡高度、元件偏移量、空洞面积百分比等关键数据，这些数据就像工艺的“体检报告”，能直接、客观地反映出印刷(锡膏量)、贴装(压力/位置)、回流焊(温度曲线)等环节的参数是否合适，例如发现焊料量不足时，可以逆向调整钢网开口设计或印刷压力;发现元件偏移，可以校准贴片机的对位精度，这种数据驱动的方法能大幅缩短新工艺的调试周期。
对于拥有老旧产线的工程师来说，“设备稳定性差”和“整线升级成本高”是两大核心烦恼，集成X-ray检测可以是一个高性价比的解决方案，它不应只是增加一个检测工位，而是为老旧产线植入一个高精度的“过程监控”大脑，通过定期对关键焊点进行X-ray抽样扫描，并建立长期的焊点质量趋势图(如空洞率变化、偏移量统计)，可以提前预警因设备老化(如贴片机导轨磨损导致对位漂移、回流炉发热丝老化导致温控衰减)引发的系统性质量风险，这就实现了从“事后救火”到“主动预防”的角色升级，有效监控设备健康状态。
小贴士： 对于预算有限的老旧产线，可以考虑先引入一台离线式高精度X-ray设备，用于对首件、尾件及定期抽检板进行深度分析，同样能建立起宝贵的工艺质量基线数据库。
选择X-ray设备时，需综合考虑检测分辨率、穿透能力、检测速度、软件分析功能以及是否支持与MES/SPC系统集成，对于希望提升制程能力的老旧产线，一台具备强大图像分析和数据输出能力的设备，其价值远大于一台仅能“拍照”的设备，集成时的关键是要让X-ray产生的数据能流入工厂的质量数据流，为工艺决策提供支持，真正赋能产线突破现有技术瓶颈。
总的来说在现代SMT制造中，X-ray检测设备的角色正在深刻演变，它不仅是发现内部缺陷的“显微镜”更是工艺工程师进行失效分析、参数优化和过程监控的“瑞士军刀”，从精准定位到根源追踪再到数据驱动的工艺校准，X-ray正在帮助工程师从被动的质量控制转向主动的工艺能力提升，拥抱并深度挖掘X-ray检测设备的应用潜力，无疑是提升产品可靠性、攻克工艺难题、实现智能制造的关键一步。
