随着手机、电脑等电子产品越来越小功能越来越强大，电路板变得越来越精密，BGA(球栅阵列)封装芯片下方的焊点就像一座座微型桥梁，连接着芯片和电路板，这些焊点的质量直接影响了产品的耐用性和可靠性，传统的检测方法难以看清焊点内部是否有空洞，就像面包里的气泡一样看不见，这导致工艺调整总是慢半拍，产品质量不稳定，那么有没有一种方法能让我们像拥有“透视眼”一样，精准控制每一个焊点的质量?际诺斯电子将结合国际通用的IPC标准和X-ray实测数据，构建一个从检测到优化的完整闭环。

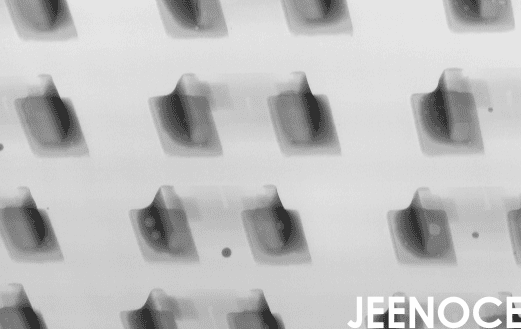

X-ray检测设备的核心价值是无损检测，就是在不破坏产品的情况下，可以清晰看到焊点的内部结构，我们依据IPC-A-610等标准设定空洞率的合格线，例如单个空洞面积不超过焊球面积的25%，但这只是结果判定，真正的控制始于X-ray图像分析，通过分析图像我们可以精确测量空洞的大小、数量以及位置，这些数据是后续所有优化工作的基础，而且选择X-ray设备时要特别关注微焦点X射线源和高分辨率平板探测器的配合，这就像相机的镜头和感光元件，它们共同决定了能否清晰捕捉到01005这类微小元件的极小空洞。
发现了空洞并不代表所有空洞都一样危险，失效物理分析类似于FMEA，帮助我们理解为什么会产生空洞，以及空洞对产品寿命有多大影响，我们根据空洞的位置、尺寸和数量进行风险分级，例如位于焊球角落或连接处的空洞，比位于中心的风险更高，可以将有限的工艺优化资源集中在最危险的问题上，我是际诺斯电子的一名工艺工程师，我们曾有一款通信模块产品在可靠性测试中失效率偏高，而通过X-ray检测和失效物理分析，发现失效焊点的空洞多集中在芯片四角形态呈拉长状吗，结合分析判断这是回流焊过程中热膨胀系数不匹配导致的热应力过大所致，随后优化了回流焊升温曲线，降低了峰值温度并延长了预热时间，最终返修率降低了30%以上。
拿到X-ray图像和数据后，更关键的是反向追溯工艺问题，我们提取空洞的图像特征例如形状是圆形还是不规则、分布是集中还是分散，然后将这些特征与回流焊的实时温度曲线参数进行映射关联，比如不规则的大空洞可能与预热不足有关，而均匀分布的小气泡可能与锡膏助焊剂挥发不畅有关，这里建议先建立工艺参数数据库，将每一次X-ray检测结果与回流焊炉、锡膏印刷机参数关联记录，长期积累形成一套针对不同产品、不同材料的“工艺配方库”，实现SMT工艺的快速、精准复现。
在产线上X-ray与AOI各有优势，AOI擅长检测元件贴装位置、极性等外观缺陷，但对BGA、QFN器件底部的焊点却无能为力，X-ray正好弥补了这个视觉盲区，将两者数据联动能极大提升缺陷定位效率，当AOI报出一个功能不良时系统可以自动调取对应位置的X-ray图像，快速判断根本原因是虚焊、桥连还是内部空洞，无需工程师在不同设备间来回比对，我们的一条服务器主板产线曾受困于一个时有时无的通信故障，传统排查需要2小时，在引入自动X射线检测(AXI)系统并与AOI联动后，故障发生时系统立刻锁定了一个BGA角落焊点的微小空洞，从报警到定位根本原因时间缩短到了15分钟。
许多工厂的老旧SMT产线，由于设备老化，温控不稳、对位精度下降，导致焊点质量波动大，参数补偿全靠老师傅经验耗时费力，为这类产线引入在线式X-ray检测机，是一个高性价比的改造方案，它不仅能提升检测精度其强大的数据追溯功能还能帮助工程师量化分析工艺波动，找到设备老化的具体症结，从而进行针对性维护或补偿，我们协助一家家电控制器制造商，在其一条使用超过10年的老旧产线上加装了在线式X-ray，通过持续监测和数据反馈他们不仅将BGA焊点的平均空洞率下降了45%，还建立起了基于数据的预防性维护机制。
电子元件越来越小像01005尺寸的元件，其焊点大小仅如尘埃，这对X-ray分辨率提出了极致要求，同时高频高速板、高密度互连(HDI)板等特殊板材的应用也带来新挑战，为此先进的X-ray图像优化算法和计算机断层扫描(CT)技术将成为关键，CT能提供焊点的三维立体模型，让我们可以从任意角度观察空洞形态，这对于分析堆叠封装(PoP)等复杂结构的焊点质量至关重要，在一条生产智能手表的产线上，面对01005元件和HDI板我们通过采用高精度X-ray检测设备和专用分析软件，成功将这类极高难度焊点的空洞率稳定控制在0.5%以下，达到了行业领先水平。
X-ray检测设备已不仅仅是质量检测的“判决官”，更是工艺优化的“导航仪”，通过将X-ray实测数据与失效物理分析、回流曲线反向优化深度结合，我们能够构建一个完整的焊点质量闭环管理系统，我强烈建议各位工艺工程师同行，将自动X射线检测(AXI)深度纳入日常质量管控与工艺开发体系，它不仅能提升产品可靠性，更能从根本上提升我们应对多品种、高复杂度生产的工艺一致性与敏捷性。
