在SMT整线升级过程中选择一台合适的X-ray检测设备，早已不再是简单地比较“分辨率高低”或“价格多少”，随着电子产品越来越精密工艺越来越复杂，X-ray设备已经从一个独立的“检测员”，变成了整条产线“质量控制大脑”的一部分，它必须能和前面的印刷机、贴片机，后面的AOI、回流焊炉等设备“说上话”协同工作，形成一个完整的数据闭环，际诺斯将从工艺工程师最关心的工艺一致性和缺陷可测性出发，聊聊在整线升级时如何挑选一台真正“聪明好用”的X-ray设备。
如果新买的设备无法和现有系统连接，数据就需要人工抄录效率会非常低，因此设备必须支持主流的工业以太网协议，比如Profinet、Modbus TCP，就像说一种产线都能听懂的“普通话”，更重要的是要考察它对OPC UA标准的兼容性，这是实现不同品牌设备间深度数据交换的基石，具备强大的PLC联动能力才能实现与产线控制系统的实时交互，真正提升自动化水平，在选型时可以要求供应商演示其X-ray设备如何与你产线上现有品牌的AOI进行数据互通，这是检验其“被集成”能力的试金石。
一台好设备背后必须有一套强大的软件系统，它要能轻松集成AOI、SPI等其他检测设备的数据，打破“数据孤岛”，软件应提供直观的数据分析与可视化功能，比如缺陷趋势图、统计过程控制(SPC)图表，让我们一眼就能看出问题所在，支持云端数据存储与远程访问也愈发重要，便于跨厂区协同和长期的质量追溯。
这是提升效率的关键，X-ray和AOI不能各干各的，它们需要通过统一数据库实现缺陷信息共享，例如AOI发现一个元件外观异常，X-ray可以立刻调取其内部焊点的三维图像，两者数据结合能快速定位是虚焊、桥连还是其他问题，极大提升根因分析效率，减少工程师反复排查的时间。
同时强调“数据接口”并非忽视硬件，清晰的成像永远是准确分析的基础，在选型时，需重点关注：

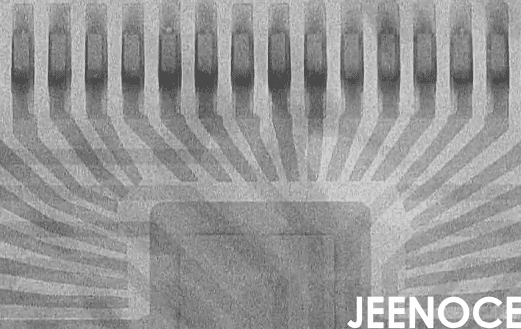

微焦点X射线源与高分辨率成像：这是看清01005等微小元件及BGA芯片、QFN封装底部焊点的保证。
检测速度与稳定性：设备需要匹配高节拍产线的节奏，无论是在线还是离线自动检测都不能成为产能瓶颈。
长期稳定的检测精度：才能保证对焊点质量、空洞率等关键指标的测量可信。
我们很多工程师都面临老旧产线升级的难题，这时X-ray的选型更要慎重：
旧设备稳定性差：回流焊炉温控不准，贴片机对位精度下降，会导致批量性的焊接缺陷波动，新X-ray需要能敏锐捕捉这些工艺波动带来的焊点差异。
缺陷定位困难：出现问题后，很难区分是印刷、贴装还是回流阶段的责任，因为各环节数据不关联缺乏有效追溯。
新工艺检测难：面对01005元件或特殊板材工艺，老旧的X-ray往往力不从心，对新设备的成像质量和软件分析灵活性提出了更高要求。
我是际诺斯电子的一名工艺工程师，我们公司为多家头部消费电子品牌代工年产能巨大，但之前的质量控制遇到了瓶颈。
我们的痛点很具体：
老X-ray和AOI数据不通，找到一个BGA虚焊的根本原因，经常要花2个小时，在不同设备和报表间来回比对。
产线上有几台回流焊炉年纪大了，温控曲线时有波动，导致焊点空洞率偶尔超标，产品长期可靠性存在隐患。
开始量产01005元件后，原有设备检测准确率不足85%，返修率居高不下，严重影响效率。
我们的解决方案：
在整线升级规划中，我们坚决选择了一款不仅硬件过硬，更强调“数据接口”开放性的X-ray检测设备，它原生支持OPC UA协议，能轻松接入了我们的产线MES系统，通过供应商提供的统一质量数据平台，我们将这台X-ray与AOI、SPI以及回流焊炉的实时温度曲线数据全部打通，带来的改变是实实在在的：
现在任何缺陷，系统能自动关联所有环节数据，缺陷定位时间从平均2小时缩短到了15分钟以内。
通过X-ray持续监控焊点质量并反馈给回流焊炉，我们优化了温度曲线，使焊点可靠性提升了30%，相关不良率下降18%。
针对01005元件，新设备的微焦点X射线和高清成像，结合专属检测算法，将检测准确率稳定提升至99.2%，返修压力骤减。
实用提示： 在验收新X-ray设备时，不要只做标准样件测试，请供应商用你们产线上最棘手、良率最低的真实板卡进行长时间测试，最能检验其在实际工艺中的表现。
结合我们的经验，给大家几点选型建议：
协议开放是底线：优先选择支持主流工业通信协议的设备，确保它能“即插即用”融入现有系统。
软件生态看长远：选择那些能提供强大数据整合、分析和远程运维软件的供应商，软件决定了设备能力的天花板。
协同能力要验证：重点测试X-ray与AOI的数据融合是否顺畅，能否实现缺陷信息的自动关联与共享。
硬件必须匹配工艺：务必针对你们主流的BGA芯片、QFN封装等进行现场焊点检测与空洞率分析测试，确保其自动检测速度与精度满足要求。
作为天天和工艺参数打交道的人，我认为新一代X-ray的选型，更要看它能否成为我们的“工艺优化伙伴”，它应是“工艺标定器”， 优秀的X-ray能提供精确的焊点三维形态数据，如焊锡体积、爬锡高度。这些数据可以反向指导我们优化印刷机的锡膏量、调整贴片机的压力，甚至校准回流焊的温度曲线，选型时要看其软件是否具备基于检测结果的工艺参数推荐功能，帮我们把质量控制从“死后验尸”变成“事前预防”，它能帮我们构建“缺陷基因库”， 先进的X-ray系统能将焊点缺陷的X光图像特征，与AOI数据、SPI的锡膏体积、以及MES中的物料批次、设备状态关联起来，通过机器学习，当新缺陷出现时系统可以比对历史“基因”，快速推测根因(比如“某批次锡膏问题”或“回流炉第5温区风扇异常”)，让我们告别盲目猜测，要深挖“数据接口”的工艺赋能深度， 不能只听供应商说“支持OPC UA”，要问是否开放检测算法参数的调整接口?能否让我们根据特殊的元器件类型(如异形连接器)或特殊工艺(点胶、Underfill)自定义检测逻辑?这种深度开放，允许我们将工艺知识融入设备，让它真正为我们独特的产线服务。
总的来说在SMT整线升级的今天，选择X-ray检测设备是一场“硬实力”与“软智慧”的综合考量，微焦点X射线带来的高清成像能力是它的“眼睛”，而开放的数据接口、智慧的软件系统和强大的协同能力，则是它的“大脑”和“神经网络”，只有两者兼备的设备才能从单纯的检测工具进化成为保障焊点质量、提升工艺一致性、实现精准质量追溯的“工艺优化伙伴”与“数据智慧中枢”，真正为我们工艺工程师排忧解难，为企业的智能制造保驾护航。
