在电子制造领域，SMT(表面贴装技术)产线的稳定性和每个焊点的可靠性直接影响产品的质量，过去X-ray检测设备就像一位“事后法官”，主要用于抽检看看产品有没有问题，但现在它的角色正在发生巨变——从一个被动的质检工具，升级为驱动整个工艺优化的“数据引擎”，这篇文章就聊聊际诺斯工艺工程师如何利用X-ray的数据力量真正掌控焊点质量。
传统的X-ray能帮我们看到焊点内部的空洞、裂纹等缺陷，但这远远不够，现代X-ray检测设备的更大价值在于它能成为我们调整工艺的“眼睛”和“参谋”。

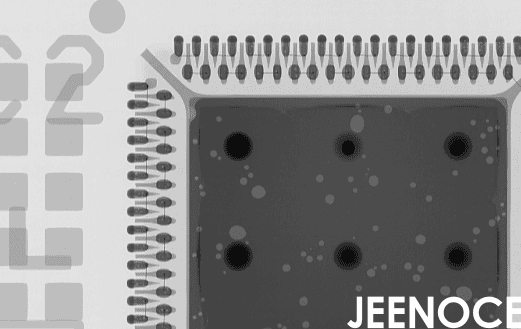

X-ray不仅能发现缺陷更能持续提供空洞率、焊点形状和大小等关键数据，这些数据就像回流焊工艺的“成绩单”告诉我们当前的炉温曲线设置是否真的合适，通过分析这些数据我们可以形成“检测-分析-调整”的闭环，让工艺控制不再是凭感觉。
我们曾遇到某批次产品空洞率偏高的问题，过去工程师可能要反复尝试调整炉温费时费力，但现在我们基于X-ray数据分析出的空洞分布和形态，反向推导出是预热区升温过快导致，精准调整曲线后该型号产品的平均空洞率直接下降了30%，而且工艺稳定性大幅提升。
小贴士：不要只把X-ray报告当成“合格/不合格”的判决书，定期导出并分析空洞率、焊点体积等历史数据趋势图，能帮你提前发现工艺漂移的苗头。
当X-ray检测积累了大量数据我们就能够做更聪明的事。
我们将历史X-ray图像中各种缺陷(如虚焊、桥连、元件偏移)的特征进行整理和分类，建立了一个多维缺陷特征数据库，当新缺陷出现时系统可以更快地进行自动分类和初步分析，大大缩短了我们排查根因的时间。
我们还将X-ray与产线上的AOI(自动光学检测)设备联动起来，当AOI发现疑似不良时可以自动引导X-ray对特定点位进行深度检测，这种X-ray与AOI联动的模式帮助我们将缺陷定位和分析的效率提升了40%，减少了大量不必要的全线停机检查时间， 在导入新元件或新材料时，可以设计一个简单的DOE(实验设计)，用不同的回流焊曲线试产，然后用X-ray量化评估焊点结果，用数据找最佳参数比凭经验“试错”更可靠、更快速。
对于使用年限较长的贴片机或回流焊炉，难免会出现温控不稳、对位精度下降的情况。我们通过X-ray检测设备对产出焊点的持续监控数据，来反向辅助这些设备进行参数动态微调补偿。一家合作OEM客户就通过这套方法，成功将一条老旧产线的不良率稳定控制在0.5%以下，相当于给了老设备一颗“数据定心丸”。
面对01005这类微小元件或者陶瓷基板等特殊材料，焊接窗口非常窄参数很难调，X-ray的高精度三维成像能力可以清晰呈现微焊点的成型质量，这就像给了我们一个“显微镜”，能快速评估不同参数组合下的焊接效果，从而找到最优方案将新工艺的调试周期缩短了一半以上。
小贴士： 尝试推动IT部门或设备供应商，帮你打通SPI、AOI、回流焊和X-ray的数据接口，即使开始时只能做简单的数据表格对比，也会为你打开工艺优化的新视野。
真正的飞跃在于打破数据孤岛，我们将X-ray的焊点最终质量数据与前面的SPI(锡膏检测)数据、AOI贴装数据，以及回流焊炉的实时温度数据全部打通。
对于工艺工程师来说最头疼的，就是出了问题不知道是锡膏没印好还是贴歪了或是炉子没烧好，X-ray提供的三维焊点形态正是连接前后工序的关键锚点数据，通过数据对齐我们仿佛构建了一个“工艺数字孪生”模型，可以回溯和模拟缺陷产生的完整路径。
我们开始直接用X-ray测出的空洞率分布、焊点高度/体积等数据来做统计过程控制(SPC)，这意味着我们监控的不再仅仅是炉温这个“过程参数”，而是焊点可靠性这个“最终结果”，一旦这些关键质量数据的波动出现异常趋势系统就会预警，让我们能在批量问题发生前就介入调整，真正实现了从“被动救火”到“主动防火”的转变。
我是际诺斯电子的一名工艺工程师，过去我们调整回流焊曲线全靠老师傅的经验效果时好时坏，还出过批量性质量事故，自从我们引入了新的X-ray检测设备并开始深度利用其数据后，情况彻底改变了，我们用空洞率数据优化了回流焊曲线实现了参数的精准复现，空洞率下降了30%，接着通过X-ray与AOI的联动，缺陷根因定位速度飞快，产线停机时间大幅减少，整体良率提升了15%，最近我们还在做一个更前沿的尝试：把X-ray的焊点3D数据和SPI的锡膏体积数据关联建模，现在在批量生产前，我们通过分析锡膏印刷的分布，就能预测哪些位置容易出现焊料不足或桥连风险，并提前调整贴片程序或钢网设计，这种预测性工艺调整让我们在面对01005微型元件和复杂混装PCB板时，新产品的工艺调试周期惊人地缩短了50%。
总的来说X-ray检测设备早已不再是那个只会说“Yes or No”的质检员，它正进化成为SMT工艺优化的核心数据引擎，通过挖掘空洞率、焊点形态这些数据金矿，我们工艺工程师能够实现从“被动检测”到“主动控制”的跨越，真正掌握焊点可靠性的命脉，随着人工智能技术的融入X-ray数据引擎将变得更智能，有望实现根因自动诊断甚至工艺参数自优化，带领我们向智能化、无人化工艺控制的未来迈进，对于我们每一位工艺工程师而言学会驾驭X-ray的数据价值，就是掌握了在未来竞争中脱颖而出的关键钥匙。
