在100G光模块的生产中TO封装器件的焊接质量直接影响光信号的传输效率，如果焊接时器件歪了光信号就会跑偏，导致信号变弱甚至中断，随着通信速度不断提升对回流焊焊接精度的要求也变得更高，际诺斯将重点介绍如何通过优化焊接温度曲线和改进定位夹具，来保证器件焊接得又正又稳，可以减少信号损失提高生产良率，同时我们也将探讨这些方法如何适应更先进的100G光模块生产需求。
100G光模块中的TO封装器件非常精密，焊接时必须确保器件和电路板完全对齐，如果有一点点偏差，光信号就会受到影响，主要挑战来自三个方面：
高密度封装带来的挑战
100G光模块内部空间小，器件密集排列，焊接时，每个器件都需要保持一致的位置，尤其是未来升级到110G光模块时对同轴度(即器件是否正对中心)的要求会更加严格。
焊接同心度影响因素
影响器件是否焊正的因素很多，包括温度变化、夹具是否夹准、焊料是否均匀等，其中，温度变化产生的热应力是导致器件偏移的主要原因。
工艺波动对良率的影响
传统焊接方法容易出现空洞或虚焊等问题，导致产品不合格，需要反复调试，既费时又费钱，通过优化回流焊工艺，可以提升大批量生产的质量稳定性。
实用提示： 焊接同心度偏差每增加0.01mm，光信号耦合损耗可能增加0.1dB，因此，即使是很小的偏移，也会对产品性能产生影响。
温度曲线指的是焊接过程中温度随时间的变化规律，优化温度曲线是提升焊接质量的关键。
多段控温策略
我们采用预热、保温、回流、冷却四个阶段的温度控制，预热阶段让器件慢慢升温，避免突然受热变形;保温阶段使温度均匀;回流阶段让焊料熔化并润湿焊接面;冷却阶段让焊料凝固，这种分段控制能减少热应力对器件的影响。
关键参数设定
经过大量实验，我们建议回流峰值温度控制在245摄氏度，上下浮动不超过5度，升温速度控制在每秒2到3度，既能保证焊料充分熔化，又不会因为温度过高损坏器件，对于110G光模块，这些参数需要微调，但基本原则相同。
数据支持
某客户公司原来焊接空洞率高达8.7%，经过优化温度曲线后，空洞率降到了1.2%，焊接可靠性大幅提升，参数调试周期也缩短了一半。
实用提示： 升温速度太快，器件容易因热应力偏移;升温太慢，焊料氧化会影响焊接质量，找到合适的平衡点很重要。
定位夹具是焊接时固定器件的工具，夹具设计的好坏，直接影响器件是否焊正。
夹具定位精度提升
我们采用高精度定位销和浮动支撑结构，定位销确保器件位置准确，浮动支撑可以吸收焊接时的微小变形，让器件始终保持稳定，这能有效减少同轴偏差。
夹具材料选择
夹具材料应选择热膨胀系数低的材质，如某些特种合金或陶瓷，在焊接加热时，夹具本身不容易变形，从而保证器件位置不变，这种材料特别适合110G光模块的精密封装需求。
实际应用效果
某100G光模块厂商原来使用的夹具，器件同心度偏差有0.05毫米，更换新型定位夹具后，偏差降到了0.015毫米，耦合损耗下降了约0.3dB，工艺波动明显减小。
有了好的温度曲线和夹具，还需要规范的调试流程来保证大批量生产时的质量稳定。
调试流程标准化
我们建立了标准化的调试操作流程，包括温度曲线设定、夹具安装检查、焊料用量控制等，新员工也能快速上手，缩短调试周期。
在线监测与反馈

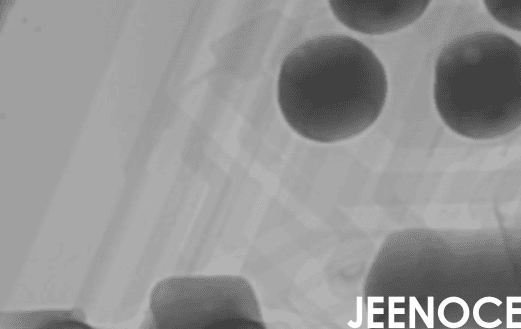

引入实时温度监测和焊点质量检测系统，焊接过程中，系统会持续监控温度变化，发现异常立即报警，同时，对焊点进行自动检测，确保每个焊点都合格。
能有效降低空洞和虚焊率，
适配110G光模块
从100G升级到110G光模块时，只需微调升温速度和峰值温度，就能实现工艺平滑过渡，我们的方案已经成功应用于110G光模块的试产。
传统工艺调试就像“头疼医头，脚疼医脚”，出了问题再想办法补救，周期长且效果不稳定，我们建议采用热仿真技术，在焊接前就模拟出不同温度曲线下器件、焊料和电路板的热膨胀差异，提前预判同心度偏移趋势，通过有限元分析软件，我们可以计算出器件在焊接过程中会偏移多少、往哪个方向偏移，然后根据仿真结果，反向优化夹具的预紧力分布和温度曲线斜率，就能实现“主动预判”的工艺设计，把调试周期从几周缩短到几天。
提示： 热仿真不是一次性的工作，每次更换器件型号或焊料品牌，都应该重新做仿真，以确保工艺参数最优。
空洞率高和同心度偏差大，这两个问题常常互相影响，焊料流动性不好，容易产生空洞;但焊料流动性太好，又可能让器件漂移，我们提出一个创新方法：在焊料中添加微量活性元素，比如稀土元素或纳米颗粒，这些添加剂可以调控焊料在回流阶段的表面张力和润湿角，简单说，就是让焊料“知道”该往哪里流，既能填充微小间隙，降低空洞率，又能通过表面张力产生的自对准效应，把器件“拉”回正确位置，这种方法在提升良率的同时，还能保障同心度。
我们之前在100G光模块的TO封装焊接中，经常遇到空洞率高、工艺不稳定的问题，空洞率一度超过10%，导致产品良率只有80%左右，通过与际诺斯合作，我们重新设计了焊接温度曲线，并引入了高精度定位夹具，优化后空洞率降到了1.5%以下，焊接良率提升了15%，从80%提高到了95%，工艺波动明显减小，产品一致性也得到了保障，目前，该方案已成功应用于110G光模块的试产阶段，效果同样理想。
针对100G光模块TO封装器件的焊接工艺，通过科学优化温度曲线和精确定位夹具设计，能够有效提升焊接同心度，降低耦合损耗，实现工艺稳定和良率提升，该方案已在多个100G光模块制造项目中得到验证，并具备向110G光模块扩展的潜力，具有良好的推广价值。
