在100G光模块的生产中硅光芯片的倒装焊接是关键步骤，这一步直接影响产品的性能和可靠性，简单来说就是将芯片通过微小的焊点(微凸点)精准地贴在基板上，实现电气连接，随着高速光通信需求的增长，对焊接工艺的稳定性和一致性要求也越来越高，许多工程师在实际生产中会遇到空洞、虚焊等问题，导致产品良率低，际诺斯将围绕温度、压力和真空这三个关键参数，结合实际案例探讨如何优化回流焊工艺，提升焊接良率并确保批量生产的一致性。
硅光芯片倒装焊接是一种高精度的封装技术，它通过微凸点实现芯片和基板之间的电气连接，这个过程涉及复杂的热力学和材料科学原理，对焊接温度曲线、施加的压力以及真空环境控制要求很高，如果工艺设置不当，就可能出现空洞、虚焊等问题，这些问题会直接影响产品的信号完整性和长期稳定性，在100G光模块中，微凸点间距更小、焊料体积也更小，这对焊料润湿性、共晶界面质量以及热应力管理提出了更高要求。
实用提示： 焊料润湿性指的是熔化的焊料能否均匀铺开在芯片和基板表面，润湿性越好，焊点质量越高，如果润湿性差，就容易出现虚焊。
温度曲线优化
根据硅光芯片和微凸点材料的特性，制定合理的回流焊温度曲线，确保焊料充分熔化，同时避免热应力损伤芯片，通过分段控温和动态调整，可以有效降低空洞率，针对100G光模块的焊料共晶反应窗口，需要优化预热区和回流区的时间比例，可以提升焊料润湿性，提高焊接质量。
压力控制方案
合理设定焊接压力，确保芯片和基板之间良好接触，同时防止压力过大导致结构变形或微凸点损坏，采用多点压力监测系统，可以实现压力分布的均匀性，在批量生产中，压力波动控制是保障焊接一致性的关键，需要结合焊料厚度和基板翘曲度进行动态补偿。
真空环境调控
在焊接过程中引入真空环境，有助于减少气泡残留，提高焊接界面质量，通过优化真空度和抽气时间，可以进一步降低虚焊风险，真空辅助焊接能显著改善微凸点焊料填充率，能提升100G光模块在热循环测试中的可靠性。

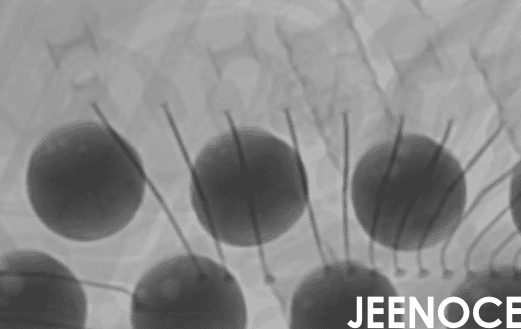

工艺优化后，需要通过焊料润湿性测试、空洞率检测以及热循环可靠性验证来评估效果，针对100G光模块的批量生产，建立实时工艺监控系统，对温度、压力、真空度等参数进行闭环反馈控制，减少工艺波动，同时引入自动化光学检测(AOI)和X-ray检测，确保每个微凸点的焊接质量符合标准。
我是一名在光模块制造企业工作的工艺工程师，我们公司之前一直为硅光芯片倒装焊接的空洞率高、良率不稳定而头疼，后来我们与际诺斯合作对工艺进行了系统优化，在原有工艺基础上，我们重新设计了温度曲线，将峰值温度从260摄氏度调整到255摄氏度，同时优化了压力控制逻辑，使焊接压力波动范围缩小到正负5%以内，我们还引入了真空辅助焊接系统，经过三个月的稳定运行，空洞率从原来的8.7%降到了2.3%，焊接良率提升了15%，产品一致性显著增强，这个案例验证了温度、压力和真空参数协同优化对100G光模块微凸点焊接质量的提升效果。
提示： 空洞率是衡量焊接质量的重要指标，一般来说，空洞率低于5%就算合格，低于3%就是优秀，我们通过优化工艺，把空洞率从8.7%降到2.3%，产品可靠性大大提升。
通过精细化控制回流焊工艺中的温度、压力和真空参数，可以有效提升硅光芯片倒装焊接的质量和一致性，随着100G光模块市场需求持续增长，工艺优化将成为提升产品竞争力的关键因素，未来结合智能化检测和实时反馈机制，将进一步推动硅光器件制造向高可靠性、高效率方向发展，同时针对更高速率光模块的微凸点焊接需求，需要持续探索焊料材料创新和热管理方案。
