近年来100G光模块成为数据中心和5G网络的核心部件，需求量不断上升，但有一个长期存在的问题困扰着我们回流焊时的温度设置、参数变化，往往依赖工程师的经验和记忆，一旦产品出现问题想要追溯原因就像大海捞针既费时又费力，还难以找到真正根源，现在我们找到了一个解决方案：将回流焊设备与工厂的MES系统打通，实现每一块光模块的焊接过程都有据可查，温度曲线、炉区参数、传送带速度等数据，全部与产品ID绑定在一起，一来焊接质量是否达标、问题出在哪里都能快速定位，今天际诺斯将从工艺工程师的角度详细讲解这个全流程追溯是如何实现的，以及它带来的实际好处。
以前我们在做回流焊时最头疼的是三个问题：
数据记录不全
每台产品经过回流焊炉时，温度数据只能靠抽样检测，大部分产品的焊接过程是“黑箱”，出了问题只能猜测。
参数波动大
同样的炉子、同样的焊膏，今天的温度曲线可能和明天不一样，设备老化、环境温度变化等因素都会影响参数，导致焊接良率不稳定。
失效追溯困难
一旦出现空洞或虚焊，我们需要反复排查：是温度不够?还是焊膏活性差?或者炉子某个区域有问题?有时候折腾好几天，才发现是传送带速度偏差了0.1米/分钟，这些痛点，相信每个干过回流焊的工程师都深有体会。
以前我们调温度曲线完全靠经验，老师傅说“升温斜率要控制在2到3度每秒”，但具体数值需要试，每次新产品导入就像“盲人摸象”，调个三五天是常事，现在，全流程追溯系统把我们的经验转化为数据模型，比如，系统可以分析过去1000块产品的数据，发现空洞率最低时，升温斜率是2.5度每秒，第三温区温度是185度，工程师只需输入目标良率，系统就能推荐最优参数，这种转变，让工艺调试从“艺术”变成了“科学”，新人也能快速上手，团队效率翻倍。
要实现全流程追溯核心在于以下三个方面：
设备联网
我们将回流焊炉与MES系统连接，炉子里的每个温区温度、传送带速度、氮气流量等数据，每秒钟都会传到MES系统中，以前这些数据只能存放在本地硬盘里，现在变成了实时共享的“活数据”。
数据绑定机制
每块100G光模块上都有一个二维码或RFID标签，当产品进入回流焊炉时，扫描枪会自动读取产品ID，系统将这一时刻的温度曲线、炉区参数等数据“绑定”到该ID下，，每块产品都有了自己的“焊接档案”。
数据可视化与分析
系统会将数据转化为图表，如温度曲线图、空洞率趋势图，如果某个参数异常，例如第三温区温度突然下降5度，系统会立即报警，我们还能使用数据分析工具，找出空洞率与哪个参数最相关，从而精准调整。
失效精准追溯

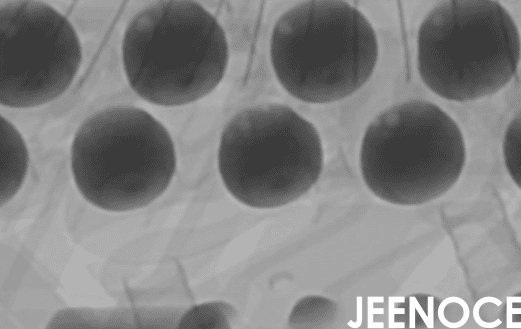

最实用的是当产品在测试环节发现焊接缺陷时只需扫一下二维码，就能调出它当时的温度曲线，例如，发现某个焊点空洞率偏高，一看曲线就知道是升温斜率太慢，导致助焊剂没挥发干净，几分钟就能找到根本原因，无需再盲目猜测。
这套系统上线后，效果非常显著：
提升焊接良率
空洞虚焊率从3.2%降到0.8%，以前每100块产品就有3块需要返修，现在1000块里只有8块，返修成本大幅降低。
缩短调试周期
新产品导入时，系统根据历史数据自动推荐温度曲线，调试周期从原来的5天缩短到3天，遇到问题，系统能快速定位，不再需要反复试错。
保障批量一致性
不同批次的产品，焊接参数保持一致，以前换班或换设备时，良率容易波动，现在系统自动校准，人为干预减少，产品可靠性提升。
数据闭环：工艺数据反哺设计与供应链
焊接数据不只是“事后诸葛亮”，还能帮助设计团队“未雨绸缪”，有一次我们发现某个BGA焊盘在特定温度下空洞率特别高，将数据反馈给设计团队后，他们调整了焊盘尺寸和阻焊层开窗，从此，这个焊点的空洞率再也没有高过，不同批次的焊膏活性不同，会影响温度曲线，通过追溯系统，我们建立了“焊膏批次-温度曲线-空洞率”的关联模型，如果发现某批焊膏活性差，就提前调整温度，或者直接要求供应商改进配方，供应链不再是“黑箱”，而是可预测的。
去年我们为一家光通信制造企业进行了升级，这家公司年产100G光模块超过100万片，但空洞虚焊率一直卡在3.2%下不来，我们帮他们部署了数据采集系统，将20台回流焊炉全部接入MES，每块产品都贴了二维码，焊接数据自动绑定，工程师培训三天即可熟练使用系统，三个月后空洞虚焊率降至0.8%，工艺调试周期从5天缩短到3天，失效模式识别效率提高了60%，以前找问题要花一整天，现在几分钟就能搞定，他们的工艺主管表示：“过去我们调温度曲线，就像在黑暗中摸索，现在有了数据，就像开了探照灯，以前要几天才能找到的问题根源，现在几分钟就能定位，这套系统，值!”
目前我们的追溯系统仅覆盖回流焊环节，但未来我们可以将贴片、测试、老化甚至现场运行的数据整合进来，每块光模块从出生到报废，所有数据都将汇聚到一个ID下，形成“全生命周期画像”，例如某块模块在现场运行一年后突然故障，工程师一键调出它的“画像”，发现焊接温度曲线正常，但测试误码率一直偏高，最终判断是芯片老化就不需要拆机检查，直接更换芯片即可，要实现这一目标，需要打通MES、测试系统、运维平台的数据孤岛，虽然技术上有一定挑战，但一旦实现，光模块的“制造质量”和“运行可靠性”就能直接挂钩，质保决策、寿命预测、产品迭代都将变得更加精准。
回流焊全流程追溯不是锦上添花，而是雪中送炭，它解决了空洞虚焊、参数波动、失效追溯等老大难问题，让工艺工程师从“调炉工”转变为“数据科学家”，通过数据驱动，我们不仅提升了焊接良率和批量一致性，还让工艺数据反哺产品设计和供应链优化，未来随着数字孪生和AI技术的发展，光模块的制造将更加智能，工艺参数可以自适应优化，产品可靠性也能提前预测，作为工艺工程师我们正站在从“经验驱动”向“数据驱动”转型的关键节点上，拥抱数据，就是拥抱未来
