在 SiP(系统级封装)制造过程中X-Ray 检测是确保产品良率和可靠性的重要环节，随着 SiP 技术的发展如高密度互连、3D 封装和微凸点结构的出现，对检测方式的要求也越来越高，际诺斯将从在线检测和离线检测两种方式出发分析它们的优缺点并结合实际生产场景探讨如何选择更适合的检测方案，同时我们也会关注检测精度、参数优化及数据追溯等关键指标。
在线检测是指将 X-Ray 检测设备直接集成到生产线中，产品在制造过程中会自动经过检测工位，实时采集数据并反馈结果，它的主要特点包括：
实时采集数据，集成于生产线中
适用于大批量、连续生产环境
对设备响应速度和稳定性要求较高
支持与 MES 系统无缝对接，实现数据实时上传与追溯
离线检测需要人工或自动取样，将产品从生产线中取出后单独进行检测，它的主要特点包括：
需要人工或自动取样，单独进行检测
灵活性强，适合小批量、复杂结构的产品
数据处理相对独立，便于深度分析
常用于工艺验证、参数调试及异常复判
| 维度 | 在线检测 | 离线检测 |
| 检测效率 | 高，实时反馈 | 中低，需等待取样与检测 |
| 缺陷识别精度 | 依赖设备性能，受环境影响大 | 可灵活调整参数，精度可控 |
| 数据连通性 | 易实现数据互联互通 | 数据孤立，需额外整合 |
| 参数优化难度 | 依赖系统自动化能力 | 可手动优化，但效率较低 |
| 成本投入 | 初期投资高，维护成本稳定 | 初期投资较低，但长期人力成本高 |
| 适用场景 | 量产阶段、高密度互连产品 | 试产阶段、3D 封装结构验证 |
小贴士： 在选择检测方式时，不要只看设备价格，要算总账，包括人工成本、效率损失、漏检带来的返工成本等，有时候看似便宜的离线检测，长期下来反而更贵。
对于工艺工程师来说，参数波动是导致漏检和误检率上升的主要原因，传统离线检测中，每次换产或环境变化都需要手动微调参数，不仅耗时还容易引入人为误差，在线检测的价值不在于“实时”，而在于其内置的“闭环参数自优化”能力，通过实时采集缺陷数据并反馈至检测算法，系统可以自动调整阈值、滤波参数和曝光时间，实现“参数自愈”，例如当检测到微凸点空洞率异常升高时，系统可以自动降低检测灵敏度以避免误报，同时标记该批次供后续分析，这种动态参数管理，让工程师从重复调参中解放出来，专注于工艺优化和异常根因分析。
小贴士： 如果你的工厂经常换产，或者产品种类多、参数变化大，建议优先考虑带有参数自优化功能的在线检测系统，它能帮你省下大量调参时间，减少人为失误。
数据孤立是工程师的一大痛点，离线检测的数据往往以 Excel 或 PDF 形式存在，与 MES、SPC 系统割裂，导致缺陷趋势无法实时关联工艺参数，在线检测的核心优势在于其“数据桥梁”角色：它不仅是检测工具，更是工艺优化的数据引擎，通过将检测结果(如空洞率、桥接位置)与上游工艺参数(如回流焊温度曲线、贴片压力)实时关联，工程师可快速定位工艺漂移点，例如，当在线检测发现某批次微凸点空洞率突然上升，系统可以自动调取该批次对应的回流焊温度数据，如果发现温度曲线偏移，就立即触发工艺报警，这种“检测-工艺-质量”的三角闭环，使工程师从被动“救火”转向主动“预防”，从根本上降低漏检误检率。

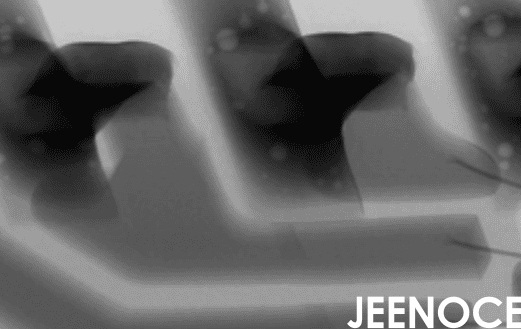

在量产阶段离线检测常被视为效率低下的“备胎”，但对于 3D 封装、异形结构等复杂产品，离线检测的“深度诊断”价值不可替代，在线检测追求速度，通常采用固定算法和简化参数，对微小缺陷(如亚微米级空洞)或特殊结构(如 TSV 通孔)的识别能力有限，离线检测则可以通过高分辨率扫描、多角度成像和人工复判，实现“显微镜级”分析，建议企业将离线检测定位为“深度诊断实验室”：用于新工艺验证、异常复判和在线检测算法的校准，例如，当在线检测发现疑似缺陷时，可以自动触发离线复判流程，由工程师在离线设备上通过参数微调确认缺陷性质，并将结果反馈至在线系统，持续优化其算法，这种“在线为主、离线为辅”的协同模式，既保证了效率，又提升了整体检测精度。
小贴士： 不要完全抛弃离线检测，把它当作“深度诊断实验室”来用，专门处理在线检测无法确定的疑难杂症，既能保证效率，又能提升整体检测精度。
面向大规模生产，强调效率与一致性，结合 SiP 产品的高密度互连特性，需要快速识别微凸点、空洞等微小缺陷，数据实时上传至 MES 或 ERP 系统支持全流程追溯与质量分析。
用于验证工艺参数和检测程序的准确性，支持复杂结构或特殊封装形式(如 3D 封装)的深度分析，便于优化检测策略为后续量产提供依据。
质量管控与数据分析阶段：结合两种方式
在线检测提供实时数据支持，离线检测补充细节信息，通过数据融合提升整体检测准确率与可靠性，利用离线检测进行异常复判，降低误检率。
客户背景： 某国内领先的 SiP 制造企业，主要生产通信类高密度互连封装模块，产品涉及微凸点结构。
应用情况： 在 SiP 量产阶段该企业引入了际诺斯提供的 X-Ray 在线检测系统，实现了检测流程的自动化与数据集成化，同时在试产阶段保留离线检测用于参数调试与工艺验证。
实施效果：
检测效率提升 40%，误检率降低至 0.5% 以下
通过参数一键优化功能，减少了人工干预，提升了检测一致性
数据实时上传至工厂 MES 系统，支持全流程追溯与质量分析
离线检测辅助异常复判，进一步降低了漏检率
客户反馈(第一人称)： “我们之前使用离线检测时，参数波动大，漏检率较高，而且数据无法及时共享，引入在线检测后，不仅提升了检测精度，还让我们的检测流程更加规范和高效，结合离线检测进行复判，我们对高密度互连产品的质量更有信心。”
在 SiP 检测过程中，选择在线检测还是离线检测应根据生产规模、产品复杂度以及数据管理需求综合判断，对于高密度互连、大批量的 SiP 产品推荐采用在线检测以提升效率与数据连通性，对于试产或复杂结构产品(如 3D 封装)可结合离线检测进行深度分析与参数优化，合理配置检测方式有助于提高整体产品质量与生产效益，并降低误检率与漏检率。
