在半导体行业中SiP(System in Package)系统级封装技术越来越受到重视，它将多个芯片和元件集成在一个小外壳中使电子产品更小巧、功能更强大，这种封装过程并不简单尤其是塑封工艺，塑封工艺是用塑料材料将芯片包裹起来起到保护作用，如果操作不当就会出现空洞、缺料、溢料等缺陷，这些缺陷会直接影响产品的寿命和性能，过去检测这些缺陷主要依靠人工查看X光片或简单的机器判断，但随着芯片尺寸越来越小结构越来越复杂传统方法常常漏检或误检，例如塑封料和芯片的颜色、密度非常接近，在X光图像中难以区分，际诺斯将介绍这些缺陷的特征并探讨如何利用图像增强技术让它们“显现”，同时结合X-Ray检测、自动化光学检测(AOI)和工艺参数优化为工程师提供一套实用的解决方案。

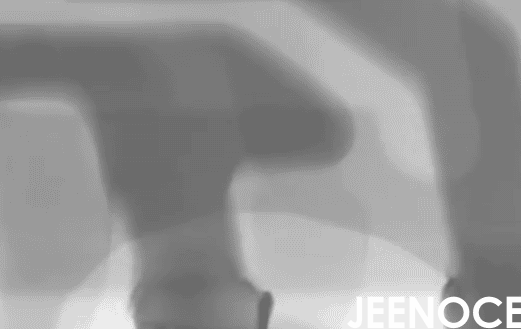

空洞是指塑封料内部或芯片与塑封料之间出现气泡或空隙，在X光图像中，空洞看起来颜色较浅，边缘模糊，与周围塑封料对比度低，特别是小空洞，容易被忽略。
小贴士： 检查空洞时，可以使用图像对比度增强工具调亮图像，让空洞区域更明显，如果发现图像中有“雾蒙蒙”的地方，很可能是空洞。
缺料是指塑封料没有完全覆盖芯片或引线，导致部分结构暴露在外，在图像中，缺料区域边缘清晰，但塑封料“断开”，这种情况通常是因为模具中的塑料未填满，或注塑压力不足。
溢料是指塑封料流到了不该出现的地方，比如芯片边缘形成毛刺或飞边，在图像中，溢料区域边界明显，像是额外添加的一部分，这通常是由于压力过大或模具设计不合理造成的。
温度过高或过低都会影响塑封料的流动性，温度高了，材料太稀，容易溢料;温度低了，材料太稠，填充不均匀，容易产生空洞或缺料，压力同样重要，压力不足会导致填充不均，压力过大则容易溢料，因此，找到合适的温度和压力是关键。
固化时间不够，塑封料无法完全硬化，内部容易形成空洞，环境湿度过高，会影响塑封料与芯片的粘附性，导致缺料或分层，建议在车间安装湿度控制设备，实现数据实时监控。
模具设计不合理，可能阻碍塑料流动，造成局部缺料，注塑速度过快，容易裹入气泡，形成空洞或溢料，现在很多企业采用计算机仿真来模拟注塑过程，提前优化参数。
由于塑封料和芯片在X光图像中颜色接近，我们需要通过算法放大它们的区别，例如，自适应直方图均衡化技术可以自动调整图像亮度和对比度，让空洞、缺料等缺陷更明显，根据测试，这种方法可将微小空洞的识别率提高15%以上。
X光图像中常有噪点，像雪花一样，影响判断，我们可以使用非局部均值去噪技术去除噪点，再用拉普拉斯算子增强边缘，缺料和溢料的边界就更清晰，误检率也会降低。
如今许多检测系统已引入人工智能，我们训练了一个基于卷积神经网络(CNN)的模型，让它通过大量有缺陷的图片学习识别能力，这个模型可以自动识别空洞、缺料、溢料并标出位置，大大减轻工程师的工作量。
单一检测手段各有局限，X光能看内部，但分辨率有限，AOI能看表面细节但看不到内部空洞，将两者结合就能取长补短，例如通过图像配准算法将X光图像中的空洞与AOI图像中的表面凹陷对应，确认缺陷是否真实存在。
小贴士： 对于小于10微米的微小空洞，建议使用多模态融合技术，把X光和AOI数据对齐，识别率可提高至95%以上。
很多工程师遇到的问题是：工艺参数波动后检测标准不再准确，例如温度偏高时塑封料流动性变强空洞更容易出现，但检测系统仍用旧标准导致漏检。
小贴士： 解决办法是使用“动态阈值”，即让检测系统根据实时工艺参数(如温度、压力)和图像特征(如灰度分布)，自动调整判断标准，具体来说可以通过数据互联互通，将X光检测图像与工艺参数关联，建立“参数-图像”映射模型，，检测标准从“一刀切”变为“自适应调整”，漏检和误检率大幅下降。
我曾在国内一家知名SiP制造企业担任工艺工程师，企业年产量超过500万件但一直面临漏检率高、人工判定误差大的问题，以前检测员需要长时间盯着X光屏幕，眼睛容易疲劳，还经常漏掉小缺陷，后来我们引入了一套基于图像增强和深度学习的X光自动检测系统，并集成了AOI模块，系统上线后，我们优化了检测流程，实现了关键参数的自动调节和数据同步上传，效果显著：漏检率从8%降至1.2%，误检率下降60%，检测效率提升了40%，检测标准一致性也明显提高，现在工程师可以在电脑上实时查看检测数据和工艺参数，数据不再孤立。
过去检测结果和工艺优化往往是“两张皮”，检测发现问题后，工程师需要手动查找参数并调整，过程繁琐且易重复，我们提出“闭环反馈”架构——将X光检测系统与注塑机、固化炉等设备连接，实现数据互联互通，当检测到空洞缺陷率上升时系统会自动分析相关工艺参数(如注塑速度、温度)，生成优化建议，甚至直接执行“参数一键优化”。
小贴士： 要实现数据闭环建议先建立统一的数据中台，整合检测图像、缺陷类型、工艺参数和环境数据，然后开发基于机器学习的关联分析模型找出缺陷与参数之间的因果关系，检测就能从“事后判定”升级为“事前预防”，产品良率自然提升。
SiP塑封工艺缺陷检测是一项复杂任务，需要结合成像特征分析、工艺参数优化以及图像处理和智能算法，未来随着数据互联互通和参数一键优化的普及，检测系统将更加智能，生产效率也将显著提升，对工程师而言掌握这些技术不仅能解决当前的漏检和误检问题，还能为公司提升良率做出实际贡献，面向行业需求持续探索更高效、稳定、精准的检测方案是提升SiP产品良率的关键方向。
