在半导体制造领域SiP(系统级封装)技术正变得越来越重要，对检测精度和工艺稳定性提出了更高要求，传统检测流程存在诸多问题：参数波动大，今天调好的参数明天又变了，漏检和误检率高明明有缺陷却检测不出来，或者把好产品当成坏的，数据孤立检测设备和工艺设备各自运行，信息无法互通，这些问题导致生产效率低、成本高，有没有办法让检测数据和工艺设备“对话”，实现智能化优化?答案是肯定的，这就是际诺斯今天要讲的 SiP 检测与工艺联动技术，如何用Xray检测手段实现检测数据实时反馈和工艺参数自动优化。
SiP 封装对检测精度和工艺稳定性提出了更高的要求，例如芯片之间的连接点只有几十微米，稍有偏移就可能导致产品失效，传统的检测方法难以满足这种高精度要求，目前很多工厂的检测和工艺是分开进行的，检测设备发现缺陷后工程师需要手动分析原因再调整工艺参数，这个过程耗时且容易出错更严重的是如果参数波动大可能一批产品都做坏了才发现问题，因此实现数据互联互通是提升整体制造水平的关键，我们需要从被动检测转向主动预防，也就是引入“实时反馈控制”和“闭环制造”的概念，简单来说就是让检测数据实时告诉工艺设备“该怎么做”，而不是等出了问题再补救。
要实现检测与工艺联动，就要搭建检测设备和工艺设备之间的数据传输通道，这就像给两台机器装一根“电话线”，让它们能随时通话，目前常用的标准化协议包括 SECS/GEM 和 OPC UA，这些协议就像是统一的“语言”，让不同品牌的设备能够互相理解，通过这些协议，检测数据可以实时采集并反馈给工艺设备。

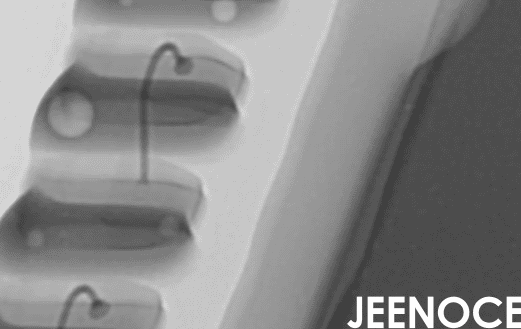

在检测端部署边缘计算节点可以实现数据预处理和低延迟传输，边缘计算就像在机器旁边放一个小电脑，先把数据简单处理一下再传给主系统，能大大减少传输时间，结合“智能传感器”和“工业物联网”技术，数据的实时性会更高，例如X-Ray 检测设备上的传感器可以实时捕捉图像，边缘计算节点马上分析出缺陷位置和大小，然后立即传给回流焊设备调整温度。
提示： 在搭建通信接口时建议先从小范围试点开始，比如，先让一台 X-Ray 检测设备和一台回流焊设备联动，测试稳定后再扩展到整个产线，可以降低风险，也更容易发现问题。
传统检测系统只会输出“合格”或“不合格”的标签，但工程师真正需要的是“参数偏离方向与幅度”，例如检测发现空洞面积超标工程师想知道的是“回流焊温度需要上调 5℃”，而不是简单说“这个产品不合格”，因此我们需要把检测结果转化为工艺参数的“修正指令”，这就是检测数据的语义化转换，例如检测到裂纹长度超过 0.1 毫米，系统自动生成指令：“降低冷却速率 10%”，检测系统就像教练一样指导设备逐步逼近最优参数，这个过程叫做“工艺参数自学习”，系统通过不断学习检测数据和工艺参数的关系，变得越来越聪明，调整也越来越精准。
有了语义化转换的数据，接下来就是如何利用这些数据自动调整工艺参数，检测数据可以用来识别工艺异常和缺陷特征，例如如果检测发现空洞集中在某个区域，说明回流焊温度分布不均匀，通过算法模型(如机器学习、统计过程控制)，系统可以动态调整参数，比如提高某个区域的温度。
利用检测数据系统可以对缺陷类型进行自动分类，如空洞、裂纹、偏移等，然后结合“根因分析”算法，快速定位工艺参数偏差源，例如，如果发现偏移缺陷增多，系统会分析是贴片机位置不准，还是焊膏印刷有问题。
提示： 在实施缺陷分类时，建议先收集至少 1000 个缺陷样本，让机器学习模型充分训练，样本越多，分类准确率越高，初期可以人工标注一部分，后期系统会自动学习。
很多工程师觉得参数波动大很头疼，但波动本身包含丰富信息，通过“时间序列分析”和“异常检测算法”，我们可以把参数波动分为两类：一类是“随机噪声”，属于正常波动;另一类是“趋势性漂移”，说明工艺正在慢慢变差，当检测到趋势性漂移时系统会自动触发“工艺漂移预警”并给出调整建议，例如系统发现回流焊温度连续 10 批产品都在缓慢下降，就会预警：“温度可能偏低，建议上调 2℃”，我们还可以建立“波动指纹”概念，把不同缺陷类型和波动模式对应起来，例如空洞缺陷对应温度波动，裂纹缺陷对应冷却速率波动，，看到波动模式就能知道可能产生什么缺陷。
我是际诺斯公司的工艺工程师，负责一家国内领先的 SiP 制造企业的项目，这家企业主要生产手机芯片封装，对质量要求非常高，他们面临的主要问题是：检测误判率高，经常把好的产品当成坏的，造成浪费，工艺参数频繁波动，今天调好的参数明天又变了，导致产品一致性差，我们帮他们部署了检测与工艺联动系统具体做法是：在 X-Ray 检测设备和回流焊设备之间搭建通信接口，使用 SECS/GEM 协议实现数据实时反馈，检测数据经过边缘计算节点预处理后，直接传给回流焊设备调整温度参数，系统还引入了“自适应控制”和“预测性维护”功能，自适应控制让系统根据检测数据自动调整参数，不需要人工干预，预测性维护则能提前预警设备故障，比如检测到温度传感器数据异常，系统会提示“传感器可能老化，建议更换”。
实施效果非常显著：
误检率下降了 35%，
工艺稳定性提升了 28%，
生产效率提高了 15%，
以前工程师每天要花 2 小时调整参数，现在系统自动完成，工程师只需要监控系统运行。
提示： 在实施联动系统前建议先做一次全面的数据审计，看看哪些数据有用哪些是噪声，数据质量决定了系统效果，如果数据不准再好的算法也没用。
检测与工艺联动系统有很多技术优势：提升检测精度和工艺一致性，降低人工干预，实现智能闭环控制等，实施建议是分步推进：做好数据采集，确保检测设备和工艺设备都能输出标准格式的数据，开发通信接口，让设备能互相“说话”，集成系统，让数据自动流转。
数据安全非常重要，检测数据涉及产品设计信息必须加密传输，设置访问权限同时要推动行业“数据标准化”，让不同品牌的设备能互联互通，例如统一缺陷分类标准、参数单位等。
当前联动系统还需要工程师设定阈值和规则，未来，我们希望实现“自主决策”，结合“强化学习”和“数字孪生”技术系统可以在虚拟环境中预演参数调整效果，再应用到实际产线，例如系统在数字孪生模型中模拟调整温度后的效果，如果模拟结果好就自动应用到实际设备，就能实现“零人工干预”，检测数据直接转化为设备参数变更指令，彻底解决工程师“参数一键优化”的诉求。
SiP 检测与工艺联动是智能制造的重要方向，通过检测数据实时调整工艺参数，我们可以从被动检测转向主动预防，从人工调整转向自动优化，数据驱动的工艺优化将推动行业向更高效、更精准的方向发展，际诺斯在相关领域有丰富的技术支持和解决方案，我们帮助客户搭建检测与工艺联动系统实现数据互联互通提升制造水平，如果你也有类似需求欢迎联系我们。
