SiP 系统级封装技术在半导体行业中越来越重要，它能够将多个芯片和零件集成在一个小包装中，使手机、电脑等设备更小巧，功能更强，SiP 封装结构复杂生产过程中容易出现缺陷例如焊点空洞、桥接、裂纹等，传统的检测方式如人工查看 X-Ray 图像，不仅效率低还容易漏检或误检，特别是当工艺参数波动时问题更加明显，如今数据驱动的方法正在改变这一现状，通过挖掘 X-Ray 检测数据我们可以提前预测封装良率实现预防性质量控制，这就是 SiP 封装良率预测和 X-Ray 检测数据挖掘的价值所在，际诺斯介绍如何通过数据挖掘 X-Ray 检测数据，预测 SiP 封装良率，实现预防性质量控制。

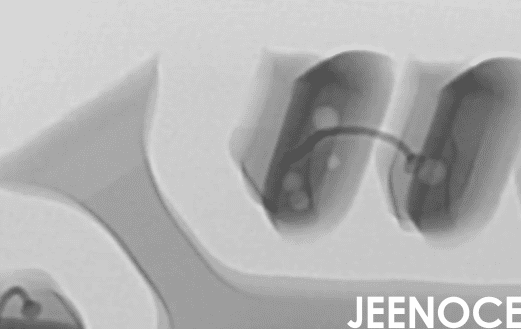

SiP 封装的缺陷类型多样，而 X-Ray 检测数据具有很高的价值，这些数据不仅仅是图像，还包含灰度值、几何特征等多种信息，数据密度高，例如一个焊点的空洞率和面积大小都可以从数据中提取出来，这些数据中隐藏着工艺异常与良率之间的关系，但前提是，我们需要做好数据清洗和标准化，去除噪声和异常值，才能提取出有用特征。
小贴士： 在数据清洗过程中可以先用统计方法识别异常值，比如超过 3 倍标准差的数据点，再结合工艺知识判断是否保留，避免误删有用信息。
传统检测只关注单个缺陷比如检查焊点是否有空洞，但数据挖掘告诉我们每个工艺参数组合，如温度、压力、焊接时间，都会在 X-Ray 图像上留下独特的“工艺指纹”，通过聚类分析我们可以将历史数据按工艺指纹分类，建立“工艺指纹-良率”映射库，，我们就能从“事后找缺陷”转向“事前预判工艺状态”，例如当新批次的数据指纹与低良率指纹匹配时，系统会提前发出警报。
构建良率预测模型需要以下几个关键步骤：
标准化检测流程，清洗数据，消除噪声和异常值。
提取关键工艺参数和缺陷特征，例如焊点面积、空洞率等。
使用机器学习算法，如随机森林、XGBoost，优化参数以提高预测精度。
将预测结果与实际生产数据对比，评估准确率和召回率，同时，模型的可解释性也很重要，可以帮助工程师理解预测依据。
小贴士： 在设置预警阈值时可以参考历史数据，例如当预测良率低于 95% 时触发报警，但也要根据实际生产情况调整，避免频繁误报。
工程师常常抱怨参数波动大，但数据挖掘可以将波动视为工艺健康的“动态信号”，例如焊接温度如果出现周期性漂移，可能预示设备老化，通过时间序列分析我们可以捕捉这些波动模式，并训练模型预测波动是否会导致良率下降，这就像从“消除波动”转变为“利用波动”，让波动成为预警的线索。
有了预测模型我们可以实现实时监测与异常预警，当模型预测良率下降时系统会自动报警，提醒工程师及时检查，同时，模型还能提供工艺参数的智能优化建议，例如调整焊接温度或压力，检测效率提高了，人工干预需求减少，误检率也降低了。
工程师的核心痛点是参数波动大，手动调参耗时又容易出错，基于预测模型，我们可以开发“自愈型”检测程序，当模型预测良率下降时，程序会自动生成参数调整方案，例如微调灰度阈值或几何容差，然后一键应用到检测设备，检测程序就能主动“自愈”，而不是被动等待人工干预。
我曾在一家知名半导体制造企业工作，他们采用 SiP 封装技术生产高端芯片，过去我们依赖人工查看 X-Ray 图像来检测缺陷，漏检和误检率较高，良率只有约 82%，后来我们引入了一套数据挖掘系统，基于 X-Ray 检测数据建立预测模型，具体措施包括：收集过去一年的检测数据，清洗后提取焊点空洞率、面积等特征，使用 XGBoost 算法进行训练，模型上线后，实现了实时监控和提前预警，例如有一次模型预测良率会降至 80%，我们检查发现焊接温度有漂移，及时调整后，良率回升至 90%，最终良率提升了 12%，达到 94%，误检率下降了 18%，这让我深刻体会到数据互联互通是模型持续优化的基础，例如，将检测设备与 MES 系统连接，实现数据自动流转，模型就能不断学习新数据。
小贴士： 在案例中，我们每周更新一次模型，用新数据重新训练，确保预测精度不下降，这需要 IT 和工艺团队紧密合作。
要实现数据驱动的质量控制跨平台数据整合是必不可少的，我们需要连接检测设备、MES 系统等让数据自动流转例如X-Ray 检测数据可以直接上传到中央数据库，并与工艺参数、良率数据关联，就能打破数据孤岛，构建统一的数据平台，提升整体数据利用率，决策支持能力也更强了，例如管理层可以实时查看良率趋势，快速调整生产计划。
数据挖掘在 SiP 检测中的应用前景广阔它能够推动智能化质量控制，为半导体行业提供精准的解决方案，从被动检测转向主动预防，我们不仅能减少缺陷还能降低成本，未来随着 SiP 封装良率预测和 X-Ray 检测数据挖掘技术的成熟，预防性质量控制将成为行业标配。
