近年来SiP系统级封装技术发展迅速，广泛应用于手机、智能手表甚至是汽车电子中，随着封装尺寸不断缩小，内部使用的金线和铜线也越来越细，这给我们的检测工作带来了新的挑战，其中最常见且影响较大的问题是键合工艺中的颈缩和断裂，颈缩指的是线材局部变细就像被掐了一样，而断裂则是线体完全断开，这两种缺陷不仅会影响产品性能，严重时还可能导致整批产品报废，今天际诺斯将结合客户的实际案例分享如何通过X-Ray检测精准识别这些缺陷，并介绍如何通过优化工艺参数来预防问题发生。

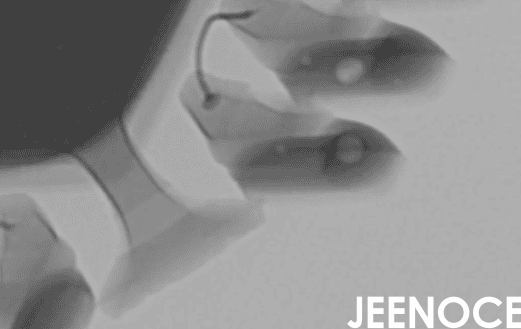

金线和铜线在X-Ray图像中有不同的表现，金线比较柔软键合点边缘圆润，看起来像一个小馒头，而铜线较硬键合点边缘可能带有一些棱角，在图像中颈缩表现为线径局部变细，像是被勒紧了一样，而断裂则更加明显线体出现中断或错位，为了更清晰地观察这些细节我们通常会使用对比度拉伸和边缘检测算法，但仅靠图像还不够还需要结合工艺知识进行判断。
从图像特征到工艺成因：构建语义化缺陷分类标准
我们团队建立了一个“工艺知识图谱”，将工程师的经验转化为标准化流程，例如当AI识别出疑似颈缩时，系统会自动调取该键合点的键合压力数据，如果压力值偏高就判定为“高置信度颈缩”，如果参数正常则标记为“需人工复核”，这种方式有效降低了误检率，也统一了检测标准。
键合压力、功率和时间是影响键合质量的关键因素。
键合压力：过高会导致线材过度变形，容易产生颈缩;过低则可能导致键合不牢，出现断裂。
功率设置：能量分布不均会加剧键合界面的应力集中，从而引发局部断裂。
时间控制：时间太短会导致虚焊;时间太长则可能损伤周围器件。
我们通过大量生产数据验证发现，参数波动是导致良率不稳定的主要原因，例如某批次铜线键合过程中压力波动超过5%，缺陷率便飙升至3%以上。
从检测到预测：参数-缺陷映射模型的构建
我们建立了一个“参数-缺陷映射模型”，将键合压力、功率和时间与颈缩或断裂的发生概率关联起来，例如当检测到某批次铜线键合点出现轻微颈缩趋势时，系统会自动微调下一批次的键合压力，防止问题扩大，这种“工艺前馈控制”方式，使检测从“事后检测”转变为“事前预防”。
仅靠人工判图效率低且容易漏检，为此我们引入了基于AI的图像识别算法专门针对颈缩和断裂特征进行训练，现在的检测系统可以自适应调整灵敏度，一键优化参数，实现流程自动化。
数据互联互通升级：键合点ID驱动的全生命周期数据链
我们为每个键合点分配唯一的ID，将X-Ray检测图像、缺陷类型、位置坐标与对应的键合压力、功率、时间等工艺参数绑定，形成“键合点全生命周期数据链”，一旦发现颈缩问题就能快速追溯到该键合点的工艺参数组合，精准定位异常来源而不是依赖经验猜测。
去年一家国内领先的半导体封装企业找到我们，他们专注于先进封装，但在键合工艺中存在较高的漏检率，检测效率低，参数波动导致良率不稳定，我们为其提供了际诺斯的X-Ray检测系统与智能分析模块，集成了缺陷分类算法，实施后，效果显著：
缺陷识别准确率提升至98.7%
检测时间缩短40%
参数波动降低65%
实现检测数据与MES系统对接，提升封装可靠性
客户工程师反馈：“以前靠人眼判图，一天看几百张，眼睛都花了，现在AI自动识别，还能追溯工艺参数，省心多了。”
SiP键合工艺缺陷检测既要看得清(成像精度)，也要想得透(工艺参数优化)，智能化检测系统是提升效率与可靠性的关键，未来随着深度学习与边缘计算的融合，检测体系将向更智能的方向发展，实现在线检测与工艺窗口的动态调整。
