随着5G通信和物联网设备的快速发展，SiP系统级封装技术越来越普及，它能够将多个芯片和元件集成在一个小封装中，使电子产品更小巧、更快、更省电，在SiP封装中倒装焊工艺非常重要，它通过凸点将芯片直接连接到基板上，省去了传统引线提高了信号传输速度，但问题也随之而来，凸点间距越来越小密度越来越高，导致常见的缺陷如凸点下空洞、桥连和微裂纹成为影响产品良率和可靠性的主要问题，今天际诺斯想和大家探讨SiP系统级封装中的倒装焊缺陷检测问题。
在倒装焊检测中，常用的成像技术有三种：X-Ray、CT 和光学成像，它们各有优缺点，适用于不同场景。

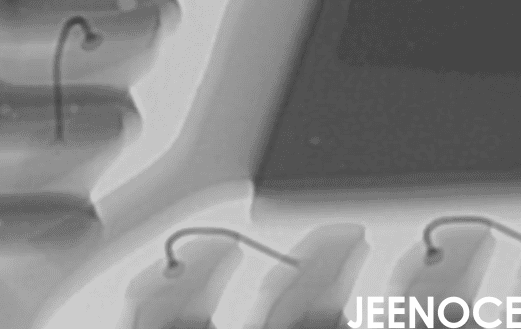

X-Ray 成像穿透性强，能轻松看到 SiP 封装内部的凸点结构，特别适合检测高密度互连中的空洞和桥连，它的速度快，成本相对较低，是目前最常用的方法。
CT 技术能通过三维重建，把封装内部结构一层层“切开”来看，这对于识别多层封装中的缺陷非常有用，尤其是桥连的三维定位，但 CT 的扫描时间长，设备成本高，不适合大批量生产。
光学成像技术比如自动光学检测(AOI)，适合检测表面缺陷，比如凸点是否对齐、有没有划痕，但它无法穿透封装内部，所以对凸点下空洞和桥连无能为力，在实际应用中我们常常将 X-Ray 和 AOI 结合使用，形成混合检测方案，既能检测内部缺陷，又能检查表面问题，覆盖了 SiP 封装的全流程。
小贴士： 为了提高对微小桥连(宽度小于 5 微米)的识别精度，可以采用“多模态特征融合”策略，简单说，就是把 X-Ray 的灰度图像和 AOI 的反射图像在特征层进行对齐和融合，利用两种图像的互补信息，避免单一模态的盲区。
检测出缺陷只是第一步，更重要的是对缺陷进行量化测量，并制定统一的标准，对于凸点下空洞我们需要测量它的直径、面积占凸点总面积的比例，以及空洞边缘到凸点边缘的距离，这些数据有助于判断空洞是否严重到影响产品性能，对于桥连缺陷我们需要测量它的宽度、长度和相邻凸点之间的间距，这些测量通常基于图像分割技术精度可以达到像素级，为了确保不同设备、不同操作人员之间的检测结果一致，需要引入行业标准，比如 IPC-7092.这个标准规定了缺陷的判定阈值，比如空洞面积占比超过多少就算不合格，在实际操作中可以利用图像处理算法实现自动化缺陷识别，例如，通过边缘检测和形态学运算，计算机可以自动识别出空洞和桥连，减少人工干预。
小贴士： 建立缺陷分类数据库非常重要，每次检测到的缺陷类型、位置、尺寸都记录下来，当工艺参数调整后可以回溯分析，看看哪些参数变化导致了缺陷减少或增加，基于“工艺-检测”耦合效应，可以实现参数自适应调整，例如，当检测到凸点共面性偏差或基板翘曲超出阈值时，系统自动调整 X-Ray 的曝光参数和图像增强算法的滤波强度，从源头抑制参数波动导致的误检。
面对高密度凸点，图像增强算法是提升微小缺陷检出率的关键，我们需要对图像进行局部对比度拉伸和多尺度分解，让原本模糊的缺陷变得清晰可见，自适应滤波和边缘增强技术也很重要，它们能在抑制噪声的同时，保留凸点的边界细节，避免将噪声误判为缺陷，关键参数包括灰度阈值、滤波核大小和增强系数，这些参数设置得好，微小缺陷的检出率就能大幅提升，为了实现参数一键优化，可以采用遗传算法或贝叶斯优化，自动找到最佳参数组合。
小贴士： 结合深度学习图像去噪模型，可以进一步降低凸点间距缩小带来的误检风险，深度学习模型能学习噪声的特征，然后智能地去噪让缺陷更突出，更高级的做法是引入“工艺先验知识”引导的增强算法，例如把倒装焊工艺参数(如凸点高度、焊料成分)作为先验约束，嵌入到图像增强的损失函数中，，算法在增强缺陷对比度的同时，会保留与工艺相关的真实结构信息，避免过度增强导致虚假缺陷。
去年我们为一家国内领先的智能终端制造商提供了定制化的 X-Ray 检测系统，这家公司主要生产 5G 通信和物联网设备，对 SiP 封装的要求非常高。
他们的项目需求是：提高 SiP 倒装焊检测精度，降低漏检率，适应 3D 封装工艺升级，之前，他们使用的是传统 X-Ray 检测设备，漏检率高达 15%，误检率也有 12%，严重影响了生产效率和产品良率。
我们为他们提供的解决方案包括：定制化的 X-Ray 检测系统，配合优化的图像处理算法，并集成了参数一键优化功能，同时，我们帮助他们建立了“工艺-检测”联合监控看板，把检测数据(缺陷类型、位置、尺寸)和工艺参数(温度曲线、压力值)在同一时间轴上可视化。
实施效果非常显著：缺陷检出率提升了 23%，误检率下降了 18%，检测效率提升了 30%，检测数据实现了系统互联，与 MES 系统实时对接，客户反馈说参数一键优化功能大大减少了调试时间，SOP 执行一致性提升了 40%，以前，每次换产品型号，工程师都要花半天时间调参数，现在只需要一键搞定，更重要的是通过“工艺-检测”联合监控看板工程师能快速定位参数波动的根源，例如有一次发现空洞突然增多，看板显示是回流焊温度曲线出现了偏移，工程师立即调整了温度问题就解决了，这实现了从“事后检测”到“过程预防”的转变。
未来的检测系统，数据互联互通是必然趋势，检测数据需要与 MES 系统、SPC 系统对接，通过 REST API 或 OPC UA 协议实现实时传输，，生产管理人员可以随时查看检测结果，及时调整工艺参数，基于 AI 的缺陷分类与趋势分析能力也越来越重要，利用卷积神经网络，计算机可以自动识别空洞和桥连的类型，甚至预测未来可能出现的缺陷趋势，边缘计算在 SiP 检测中的应用也值得关注，在检测设备端完成初步缺陷判定，只把关键数据上传到云端，可以大大降低延迟，提高响应速度。
小贴士： 构建“数字孪生”驱动的检测参数自优化系统是未来的方向，基于 SiP 封装工艺的数字孪生模型，可以实时模拟不同检测参数下的成像效果，自动推荐最优参数组合，实现“检测即仿真，仿真即优化”的闭环。
未来 SiP 倒装焊检测的核心竞争力不在于单一技术的极致优化，而在于“工艺-检测-数据”三者的深度融合与闭环反馈，只有把检测数据变成工艺优化的“眼睛”，把工艺参数变成检测算法的“大脑”，才能真正实现高精度、高效率的缺陷检测。
