在半导体行业SiP(System in Package)系统级封装技术越来越普及，这种技术能够将多个芯片封装在一起使电子产品更小、功能更强，在生产过程中有一个关键环节常常被忽视，那就是X-Ray检测，如果检测速度跟不上生产速度就会导致整条产线“堵车”，今天际诺斯将从一名工艺工程师的角度和大家聊聊如何优化检测节拍，让检测环节与前端封装产线完美配合。
SiP产线的检测流程主要包括以下几个步骤：
上料
扫描
判读
下料
数据反馈

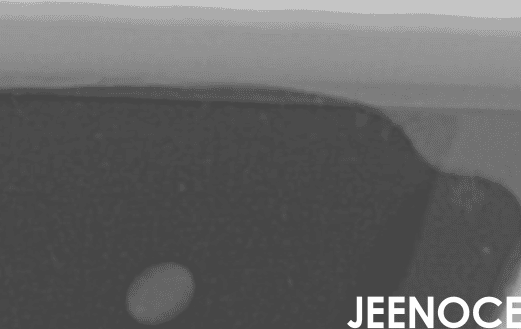

前端封装产线(如贴片、回流焊)生产速度快，对检测环节的要求也更高，X-Ray检测主要用于检查焊点是否存在空洞或桥接等问题，随着芯片尺寸越来越小检测精度要求也越来越高，这对检测设备提出了更高的挑战。
在实际生产中，检测流程中存在几个常见的瓶颈问题：
上下料速度慢
人工上下料不仅效率低，还容易出错。
扫描路径不合理
如果扫描路径设计不当，会浪费大量时间。
判读流程复杂
人工判读容易疲劳，导致漏检或误检。
数据处理滞后
检测数据不能及时反馈，影响后续生产调整。
参数波动影响大
电压、电流、曝光时间等参数不稳定，会导致检测结果不一致。
小贴士： 定期校准检测设备的参数，比如每周做一次电压和电流的稳定性测试，可以有效减少参数波动带来的问题。
检测节拍与缺陷识别精度的“隐性博弈”
很多工艺工程师面临一个两难选择：加快检测速度就要缩短曝光时间，但图像质量会下降，追求高精度延长曝光时间，又会影响检测速度，这种“快”与“准”的矛盾其实取决于检测系统的动态响应能力，好的设备能在高速扫描时依然保持图像清晰度。
针对上述问题，可以从以下几个方面入手进行优化：
提升上下料效率
引入自动化上下料系统，减少人工干预，例如使用机械臂自动抓取产品，可提高30%以上的设备利用率。
优化扫描路径算法
根据产品结构设计智能扫描路径，避免重复扫描和遗漏区域，这就像规划一条最短路线，既快又准。
简化判读流程
引入AI辅助判读技术，让机器先筛选出可疑区域，人工只需复核，能减少80%的人工判读时间。
实现数据互联互通
建立统一的数据接口平台，让检测数据能直接传给MES(制造执行系统)和ERP(企业资源计划系统)，实现信息共享。
参数一键优化与自适应调整
基于历史数据和实时反馈，系统自动校准参数，例如，当检测到某批次产品厚度变化时，自动调整曝光时间，减少人工调试时间。
微小缺陷高精度识别技术
结合深度学习算法，提升对微米级缺陷的检测能力，例如，针对0.5毫米以下的空洞，算法能自动识别并标记，降低漏检率。
小贴士： 在部署AI判读系统时，建议先用1000张以上不同批次的样品图像训练模型，识别准确率能提升到99%以上。
从“被动检测”到“主动预防”
传统做法是等参数波动后再调整，但往往已经产生了不良品，更聪明的办法是利用设备传感器数据和历史检测数据，建立参数波动预测模型，在检测开始前，模型就能预判未来几分钟内电压、温度等参数的变化趋势，并自动调整扫描策略，例如，如果预测到电压会漂移，系统就提前补偿曝光时间，从而在节拍不变的情况下主动规避漏检风险。
数据孤岛的“破壁者”
很多工厂的检测数据和封装工艺数据是分开的，检测发现缺陷后，很难追溯到具体原因，真正的突破是建立闭环反馈机制，当检测系统发现焊点空洞率异常升高时，自动向封装设备发送调整建议，例如优化助焊剂喷涂量或调整回流焊温度曲线，不仅能减少后续缺陷的产生，还能让工程师从“救火式”调试中解放出来。
小贴士： 建立闭环反馈系统时，建议先从最常出现的缺陷类型入手，比如焊点空洞，见效最快。
我曾在国内一家领先的SiP制造企业工作，当时他们遇到了检测节拍不足、漏检率偏高的问题，产线每天生产10万件产品，但检测环节只能处理8万件，导致大量产品积压。
优化措施
我们引入了际诺斯提供的自动化检测系统，做了以下改进：
用机械臂替代人工上下料，速度提升40%
采用智能扫描路径算法，扫描时间从4秒缩短到2.5秒
部署AI辅助判读模块，误检率下降60%
实施参数一键优化功能，调试时间减少50%
部署参数波动预测模型，将参数波动导致的漏检率降低40%
建立检测数据与封装工艺的闭环反馈系统，缺陷溯源时间从2小时缩短至15分钟
优化效果
检测节拍从8秒/件提升到5秒/件，提升37.5%
漏检率从0.8%降到0.2%
参数波动预测模型使检测一致性提升25%，工艺缺陷率下降18%
实现了与MES系统的数据互通，整体生产效率提升30%
通过系统化的检测流程优化，SiP产线的检测节拍可以显著提升，从而完美匹配前端封装产线的产能需求，未来随着AI技术和智能制造的深度融合，检测流程将更加智能化，例如检测系统可以自动学习不同产品的特征，实现“一键调参”，数据互联互通让整个产线像一台精密的机器一样协同工作，对于工艺工程师来说掌握这些优化方法，不仅能解决眼前的痛点，还能为企业的长远发展打下坚实基础。
