Chiplet技术正在快速发展推动系统级封装(SiP)成为半导体行业的主流趋势，这种技术类似于搭积木将多个小芯片通过先进封装工艺组合在一起，形成一个功能强大的整体，Chiplet异构集成方式提升了芯片性能，但也带来了新的挑战，如何检测这些微小复杂的内部结构是否连接正确?X-Ray检测技术就像为SiP封装做“CT扫描”，能够穿透外壳，看清内部每一个焊点和连线，在2.5D/3D封装中微凸点互连和TSV硅通孔等比头发丝还细的结构都需要X-Ray来检查，际诺斯从工程师视角详细讲解Chiplet芯片级系统集成中X-Ray如何检测SiP封装的复杂结构。
在SiP封装中，Chiplet芯片通过微凸点互连和TSV硅通孔实现垂直或水平连接，微凸点是芯片之间的“小焊点”，直径只有几十微米，TSV硅通孔则是穿过硅片的“小通道”，让信号可以从芯片底部传到顶部，这种异构集成方式提高了封装密度，但也让信号完整性变得至关重要。
小贴士： 微凸点的直径通常只有50-100微米，相当于一根头发丝的粗细，检测时，X-Ray的分辨率至少要达到5微米才能看清这些微小结构。

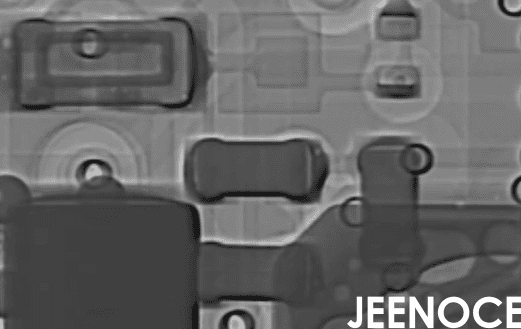

除了芯片SiP里还包含许多电容、电感等被动元件，它们像“小电池”和“小滤波器”负责稳定电压、过滤杂波，这些元件通常贴在芯片旁边位置稍有偏差就可能影响整个系统的性能。
连接器是SiP与外界沟通的“桥梁”，装配时必须严丝合缝，否则可能导致信号传输失败。
这么多元件挤在一个小小的封装里，结构非常复杂，传统检测方法很难同时看清所有元件，X-Ray凭借其穿透能力可以一次性扫描整个封装，但这也对检测算法提出了更高要求。
Chiplet技术让芯片间距从毫米级缩小到微米级，封装密度提升了10倍以上，但密度越高信号干扰越严重，例如两个微凸点靠得太近，就可能产生“串扰”，导致数据出错。
传统检测只是“事后诸葛亮”，发现缺陷后只能报废产品，作为工程师，我更关心如何用检测数据反向优化工艺，我们在检测程序中嵌入了统计过程控制(SPC)模块，例如，当X-Ray发现微凸点空洞集中在某个区域时，系统会自动分析这些空洞的分布规律，判断是不是回流焊温度曲线出了问题，然后系统会生成一份报告建议调整温度或时间参数，一来检测就不再是“找茬”，而是变成了“治病”.
焊点断裂、空洞、桥接是SiP最常见的缺陷，X-Ray可以清晰看到这些缺陷的位置和大小，比如一个微凸点如果出现空洞，就像水管里有个气泡，会影响电流通过。
芯片错位、偏移、缺失等问题在X-Ray下无所遁形，特别是对于Chiplet芯片，哪怕偏移1微米，都可能导致整个系统失效。
2.5D/3D封装结构复杂，普通二维X-Ray很难看清内部层次，通过三维成像技术，我们可以一层层地观察芯片、TSV硅通孔和微凸点的连接情况。
现代X-Ray系统分辨率已经达到纳米级，可以识别出0.5微米的微小缺陷，这对于检测TSV硅通孔内部的微小裂纹特别重要。
TSV硅通孔深埋在硅片内部，X-Ray需要穿透较厚的硅层才能成像，而且微凸点数量动辄上万个检测速度必须快，我们的对策是采用“多角度扫描+智能算法”，先快速定位可疑区域再重点扫描。
工程师最头疼的就是“漏检误检率高”，其实，问题出在检测算法对所有缺陷“一视同仁”，我们引入了机器学习分类器，对历史缺陷数据进行标注，例如，TSV底部断裂是“致命缺陷”，必须100%检出;而微凸点表面空洞是“可修复缺陷”，可以适当降低检测灵敏度，训练好的模型会自动调整检测阈值对Chiplet互连区域采用更高放大倍数和更长曝光时间，对被动元件焊点则快速扫描，漏检率从5%降到了0.2%以下。
小贴士： 建立缺陷优先级图谱时，建议先收集1000个以上历史缺陷样本，让机器学习模型充分训练，样本越多，分类越准确。
针对Chiplet异构集成的高密度互连，X-Ray参数设置非常关键，电压、电流、曝光时间每个参数都会影响图像质量，我们开发了一套“一键优化”功能根据封装类型自动匹配最佳参数。
人工操作容易出错，自动化才是出路，我们编写了标准化检测程序，从进料、扫描到数据分析，全部自动完成。
检测数据不能“孤岛”存在，我们的系统可以对接设计工具(EDA)和制造执行系统(MES)，实现数据共享。
采用“并行扫描+AI加速”技术，检测时间缩短了30%，准确率提升到99.5%以上。
我们建立了一个参数数据库，包含100多种封装类型的推荐参数，工程师只需选择封装类型，系统就会自动匹配最佳参数，省去了反复调试的麻烦。
“数据孤立”是行业通病，检测系统、设计工具、制造系统各说各话，工程师很难找到问题根源，我们构建了统一数据中台，将X-Ray检测结果自动关联到Chiplet设计文件和工艺参数，例如，当检测到某区域微凸点桥接率上升时，系统会自动调取该区域的设计间距和实际工艺温度，生成“设计-工艺-检测”关联报告，并推荐参数调整方案，一来，工程师不用再手动翻查各种数据，效率提升了50%以上。
小贴士： 构建数据中台时，建议先统一数据格式(如JSON或XML)，然后建立标准接口(API)，让不同系统可以“对话”。
我是某全球领先半导体制造企业的工艺工程师，负责SiP产品的X-Ray检测，我们公司主要生产Chiplet芯片集成的系统级封装产品，用于5G通信和人工智能领域。
问题描述： 在Chiplet芯片集成过程中，传统检测手段很难识别微小互连缺陷，比如微凸点空洞和TSV断裂，这些缺陷会导致产品良率下降10%以上，客户投诉不断。
解决方案： 我们引入了际诺斯提供的X-Ray检测系统，并定制了检测程序，这套系统采用高分辨率三维成像技术，配合机器学习算法，可以自动识别缺陷类型和严重程度。
实施效果：
缺陷识别率从85%提升至99.5%
检测时间从每片5分钟缩短到3.5分钟，效率提升30%
漏检率从5%下降至0.2%以下
客户反馈： “通过际诺斯的X-Ray解决方案，我们实现了对SiP结构的精准检测，显著提升了产品良率和工艺稳定性，现在，我们的产品良率从85%提升到了95%以上，客户满意度大幅提高。”
X-Ray检测在Chiplet芯片级系统集成中扮演着不可替代的角色，从静态检测到动态工艺反馈，从漏检误检到缺陷优先级图谱，从数据孤岛到协同数据中台，检测技术正在与工艺优化深度融合，未来随着2.5D/3D封装和TSV硅通孔技术的进一步发展X-Ray检测将更加智能化和自动化，我们相信通过检测-设计-工艺的协同发展Chiplet异构集成将迎来更广阔的应用前景。
