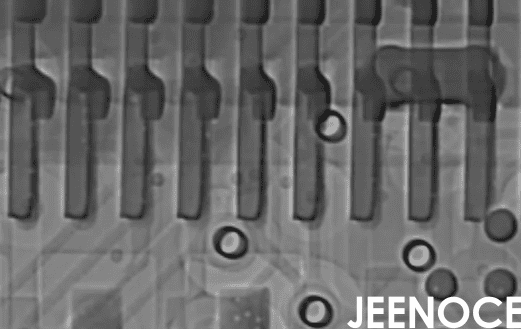

近年来Chiplet 芯片在先进封装和异构集成中变得越来越常见，但问题也随之而来，这些小芯片之间的微凸点、TSV(硅通孔)和焊球一旦有缺陷，整个芯片就可能失效，X-Ray 检测就是我们的“火眼金睛”，专门用来发现这些隐藏的问题，在批量生产过程中检测结果的一致性成为一大难题，今天测出来是好的明天换设备或操作员，结果却不一样参数波动大、漏检误检率高、数据孤立，这些问题严重影响了良率和出货质量，际诺斯将从设备校准、标准片制作、人员培训、环境控制、数据互联和体系建立六方面详解 Chiplet 芯片批量生产中 X-Ray 检测一致性的保障方法。
设备校准是保障一致性的第一步，X-Ray 设备使用时间久了，分辨率、灵敏度和成像质量都会发生变化，就像手机电池老化一样，如果不及时校准检测结果就会出现偏差，我们公司曾帮助一家做 Chiplet 的客户解决这个问题，他们使用三台不同型号的 X-Ray 检测机，每次换设备检测同一批芯片，结果差异高达 5%，后来我们引入了自动化校准模块，每天开机自动运行校准程序，将设备间的差异控制在 ±1% 以内，不管用哪台机器检测结果都保持一致。
小贴士： 校准阈值不要固定不变，对于 Chiplet 芯片的微凸点直径只有 10 微米的情况，工艺窗口较窄时，校准标准应收紧至 ±0.5%，建议让校准系统与工艺参数数据库联动，实现动态调整。
标准片就像是一个“尺子”用于衡量设备是否准确，我们在为客户提供定制标准片时会模拟真实 Chiplet 芯片的微结构，如微凸点、TSV 和焊球的形状、大小和材质，每天开机前，先用标准片进行一次检测，如果结果与基准值不符，说明设备存在问题，需要及时调整，有一位客户在使用我们定制的标准片后，检测结果的一致性提升了 15%，更有趣的是，我们将标准片的数据与缺陷库关联起来，例如标准片上有一个模拟空洞，设备检测后能与数据库中的空洞特征匹配，从而快速判断设备是否漏检。
再先进的设备，如果操作不当，也无法发挥其最大效能，检测工艺工程师需要掌握调参、图像分析和异常处理等技能，我们曾为客户开展专项培训，内容涵盖新设备操作、标准片使用以及缺陷分类，培训结束后，他们的误检率下降了 20%。
小贴士： 培训不应仅依赖真设备，成本高且难以复现极端情况，我们可以使用数字孪生平台让工程师在电脑上模拟不同参数组合，如电压、电流、放大倍数等，观察成像效果的变化，这种方式成本低、学习效率高，尤其适合训练识别微裂纹等罕见缺陷。
X-Ray 检测对环境非常敏感，温度、湿度、振动和电磁干扰等因素都可能影响图像质量，我们曾帮助一家客户优化车间环境，安装了恒温恒湿系统、防振台和屏蔽罩，结果，检测稳定性明显提升，以前下午的检测结果与上午相差较大，现在基本一致，我们还将环境数据与检测结果关联，建立了回归模型，一旦温度或湿度超出设定范围，系统会自动预警，提醒工程师检查设备或调整参数。
数据孤岛是检测一致性的一大障碍，每台设备、每条产线各自记录数据，无法进行对比分析，我们为客户提供了一个数据互通平台，将所有检测数据集中管理，并与 MES(制造执行系统)和 ERP(企业资源计划)系统对接，从芯片生产到检测全链路都可以追溯，检测结果会自动录入缺陷库支持历史数据比对和趋势分析，例如，如果发现空洞缺陷数量上升，可以迅速定位原因，比如某台设备参数漂移，及时进行校准。
光有工具还不够，还需要一套完善的管理体系，我们帮助客户制定了 SOP(标准作业程序)，覆盖校准、标准片使用、环境监控、数据上报等多个环节，每一批次 Chiplet 芯片的检测记录都可以回溯，包括谁做的、用的是哪台设备、结果如何，一目了然，SOP 中还固化了一键参数优化流程，工程师只需点击按钮，系统即可自动调整参数，确保不同人员操作结果一致，这套体系建立后，客户的整体良率提升了 8%。
总的来说要保障 Chiplet 芯片 X-Ray 检测的一致性需要从设备校准、标准片制作、人员培训、环境控制、数据互联和体系建立六个方面入手，我们际诺斯在智能制造领域积累了丰富的经验，从参数优化到缺陷库建设，帮助客户突破了多个瓶颈，未来，检测一致性保障将经历三个阶段：标准化(目前主要依靠 SOP 和校准)、智能化(引入动态阈值和预测模型)、生态化(检测数据与设计、制造数据全链路闭环)，工程师们现在就需要布局数据采集和模型训练，才能在下一轮竞争中占据优势。
