Chiplet 技术正在快速发展，它通过将多个小芯片拼接在一起形成功能强大的大芯片，这种“搭积木”的方式虽然灵活但工艺复杂度也大幅提升，任何微小的误差都可能导致缺陷，传统的检测方法难以发现隐藏在内部的细微问题，X-Ray 检测作为一种非破坏性手段正变得越来越重要，际诺斯将通过实际案例介绍 X-Ray 检测如何帮助工程师更快速、准确地发现问题，优化工艺并支持新材料和新设计的验证。

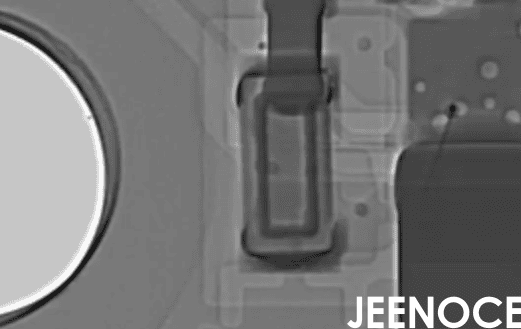

X-Ray 检测就像给芯片拍“X光片”，它能清晰看到芯片内部结构发现微米级的缺陷，例如：
焊球内的空洞
芯片层之间的错位
异物混入
在异构集成或多芯片堆叠场景中，X-Ray 可以精准定位微凸点和硅通孔的问题。
提示： 如果焊球空洞率突然升高，建议检查回流焊的温度曲线是否稳定，X-Ray 图像能直接反映温度是否均匀。
通过分析 X-Ray 图像，工程师可以了解工艺参数(如温度、压力)对封装质量的影响，例如：
焊球填充不均时，可调整回流焊温度曲线
X-Ray 检测结果为工艺优化提供依据
X-Ray 检测结果就像一个“反馈器”，帮助工程师不断优化参数，提高工艺稳定性。
现代 X-Ray 检测系统可以与生产管理系统连接，检测数据能自动上传并分析，减少人工干预，工程师可以随时查看每一批 Chiplet 的历史检测记录，为新材料验证提供数据支持。
高分辨率 X-Ray 成像系统能够看清 Chiplet 内部非常微小的结构，这满足了高密度封装的检测需求，这种技术特别适合检测细如发丝的互连结构。
引入 AI 算法后，X-Ray 图像可以自动识别和分类缺陷，降低漏检和误检的概率，AI 模型可以专门针对 Chiplet 常见的缺陷进行训练，使检测更准确、更一致。
提示： 如果 AI 模型误检率偏高，可以尝试调整模型阈值，或增加典型缺陷样本进行重新训练。
好的 X-Ray 检测系统支持一键式参数优化，它可以根据检测结果自动调整扫描参数，如曝光时间、分辨率等，即使工艺参数波动，检测程序也能自动适应，减少人工调整的麻烦。
X-Ray 检测可以验证新材料(如新型底部填充胶)是否在微间隙中均匀填充，同时，它也可以验证新设计(如非均匀间距的凸点阵列)是否可靠，这些数据对研发人员来说非常宝贵。
过去X-Ray 检测主要用于发现问题后修复，属于“事后处理”，现在我们可以将大量检测数据(如焊球空洞率、层间偏移量)与工艺参数(如回流焊温度、压力曲线)关联起来，建立统计模型，当检测结果出现趋势性变化时，系统会自动预警，提醒工程师可能需要调整参数，就能从“被动修复”转向“主动预防”。
漏检和误检率高，往往是因为检测程序不稳定，不同操作员或批次之间参数设置不一致，我们可以通过“检测结果一致性指数”来评估程序稳定性，例如，重复检测同一个参考样品，观察缺陷检出率的波动，如果指数超标，系统会建议优化检测程序，比如调整扫描分辨率、曝光时间或 AI 模型阈值。
提示： 建议每周用同一个标准样品做一次重复检测，记录缺陷检出率的变化，如果波动超过5%，就需要检查检测程序是否稳定。
数据孤立不仅体现在检测数据与生产系统不互通，还在于检测结果没有反馈到设计端，我们可以将 X-Ray 检测发现的典型缺陷与设计规则(如凸点间距、TSV 布局)关联，生成一份“设计可检测性报告”，这份报告可以指导设计团队优化 Chiplet 布局，让检测更容易、更准确。
“我们公司之前在 Chiplet 封装过程中遇到较多工艺不稳定问题，特别是在多芯片堆叠环节，焊球空洞和层间偏移问题频发。”——某客户公司 X-Ray 工艺工程师
“引入 X-Ray 检测系统后，我们能够更早发现缺陷并及时调整工艺参数，例如在一次 Chiplet 封装测试中，通过 X-Ray 发现焊球填充不均，经优化回流焊温度曲线后，良率提升了 12%，在验证一种新型底部填充材料时，X-Ray 检测帮助我们确认了材料在微间隙中的均匀分布避免了潜在的可靠性风险，更关键的是我们利用历史检测数据建立了工艺参数预警模型，现在能在焊球空洞率上升 5% 时自动触发参数调整，将工艺波动的影响降至最低。”
X-Ray 检测技术在 Chiplet 封装工艺验证中扮演着不可替代的角色，它不仅能精准识别缺陷还能帮助优化工艺参数、提升数据互通性，从而缩短研发周期，提高产品可靠性，面对不断升级的 Chiplet 技术需求，X-Ray 检测正从“缺陷发现工具”进化为“工艺预测与设计协同平台”，未来，随着异构集成与先进封装互连结构的持续演进，X-Ray 检测将在新材料验证与新设计评估中发挥更大价值，成为半导体制造智能化的核心引擎。
