近年来Chiplet(小芯片)技术发展迅速，这种先进封装和异构集成的趋势让芯片的算力大幅提升，但与此同时也带来了新的挑战——散热问题变得越来越突出，想象一下多个芯片堆叠在一起，热量就像挤在一个小房间里无法有效散发，这时候热界面材料(TIM)就起到了关键作用，它负责将芯片产生的热量传导到散热片上，但问题来了如果 TIM 中存在空洞，或者焊接不牢，散热效果就会大打折扣，我的感受是检测标准往往跟不上设计迭代的速度，参数波动成了家常便饭，我们经常需要花大量时间调整检测程序，因此际诺斯将从工艺工程师视角讲解 Chiplet 芯片散热挑战，分析 X-Ray 如何检测热界面材料空洞等缺陷。
Chiplet 技术使得芯片的热源密度显著提升，这对散热结构提出了更高的要求，常见的散热结构包括散热片、导热胶、热管等，散热片负责将热量扩散出去，导热胶(TIM)负责填充芯片与散热片之间的缝隙，热管则负责快速带走热量，传统检测手段，如目视检查或简单的电性能测试，很难发现散热结构内部的微小缺陷，特别是 TIM 的均匀性，对散热性能影响非常大，如果 TIM 中有空洞，热量就无法有效传导，芯片温度会迅速升高。
小贴士：热界面材料空洞的“蝴蝶效应”不容忽视，一个微米级的空洞，在长期热循环中可能引发局部热应力集中，进而导致界面分层或焊接裂纹，因此检测标准应从“静态缺陷识别”升级为“动态风险预测”，通过 X-Ray 图像中的空洞分布模式，可以预判失效路径。

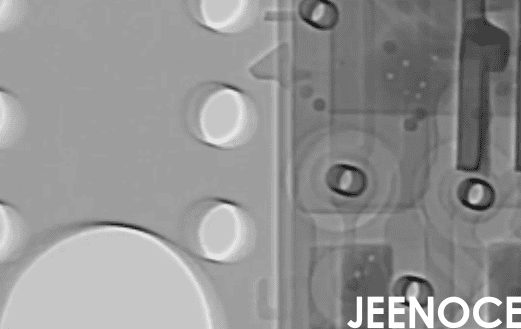

X-Ray 检测技术利用 X 射线穿透物体，根据材料密度不同形成影像，它的优势很明显：高分辨率、非破坏性，能够清晰看到芯片内部结构，在 Chiplet 散热结构检测中，X-Ray 主要用于检查散热片焊接、导热胶填充、热管等关键结构，例如我们可以通过 X-Ray 图像清晰地看到 TIM 是否有空洞焊接是否有裂纹，界面是否分层。
小贴士：针对空洞缺陷、焊接裂纹、界面分层等典型缺陷，X-Ray 检测有专门的策略，比如，对于空洞缺陷，可以通过调整 X 射线的角度和能量，提高检测精度，在先进封装工艺中，X-Ray 检测的质量控制作用越来越重要，但光有检测还不够，我们还需要“参数一键优化”，这不仅仅是自动化，而是基于历史缺陷数据库与工艺参数之间的关联模型，通过机器学习对 X-Ray 图像中的噪声与缺陷特征进行分离，实现自适应参数调整，从而解决工程师“参数波动大”的核心痛点。
在实际工作中，参数波动大、漏检误检率高、数据孤立是工艺工程师最头疼的问题，为了解决这些问题我们引入了参数一键优化技术，这项技术可以根据不同的散热结构自动调整检测参数，比如 X 射线的电压、电流、曝光时间等，通过自动化检测流程我们可以减少人为参数波动，降低漏检误检率，更重要的是检测数据需要实现统一管理和共享，对接 MES(制造执行系统)和 ERP(企业资源计划)系统。
小贴士：“数据孤岛”不仅是管理问题，更是技术问题，我建议引入“检测数据语义化”概念——将 X-Ray 图像中的缺陷位置、类型、尺寸等信息自动转化为工艺参数标签(如“TIM 空洞直径 >5μm”)，使数据可直接被 MES/ERP 系统用于根因分析，而非仅作为报表存档。
去年我们为一家高性能 Chiplet 芯片制造企业提供了 X-Ray 检测系统，这家企业主要生产用于 AI 计算的 Chiplet 芯片，散热结构非常复杂，对检测精度要求极高，他们的核心痛点是：热界面材料空洞检测难，漏检误检率高，传统的检测方法，如超声波扫描，很难发现微米级的空洞，而且，参数波动大，不同工程师调出来的检测程序差异很大，导致检测结果不稳定，我们为他们部署了际诺斯 X-Ray 检测系统，并引入了参数一键优化技术，这套系统可以自动识别散热结构的类型，并匹配最优的检测参数，同时，通过检测数据语义化，将缺陷信息直接传输到 MES 系统，用于工艺改进。
成果数据非常亮眼：缺陷识别率从原来的 85% 提升至 98.7%，检测效率提高了 35%，特别是热界材料空洞检测，改进效果显著，以前需要人工反复调整参数，现在一键搞定，工程师可以从重复性参数调试中解放出来，专注于缺陷模式分析与工艺改进，间接提升了整体良率。
通过 X-Ray 检测技术，我们可以有效发现 Chiplet 散热结构的潜在缺陷，确保芯片的散热性能和可靠性，未来，随着异构集成趋势的发展，对更高精度检测的需求会越来越大，我提出一个理念：“检测即工艺”，未来的 X-Ray 检测系统应具备自学习能力，能够根据实时检测数据自动调整封装工艺参数(如 TIM 涂布厚度、焊接温度曲线)，实现从“检测缺陷”到“预防缺陷”的跨越，我们才能真正解决 Chiplet 芯片的热管理难题。
