随着 Chiplet 芯片技术的快速发展，TSV(Through Silicon Via)通孔在三维封装、异构集成和先进封装中的应用越来越广泛，TSV 就是在芯片上打孔，然后填充导电材料，让不同芯片之间可以垂直连接，实现更快的信号传输和更小的体积，当 TSV 通孔的深宽比超过 20:1(比如孔深 200 微米，直径只有 10 微米)时，制造难度和检测难度都会大幅增加，这些微小的通孔内部一旦出现缺陷就会影响整个芯片的性能和寿命，那么X-Ray 检测技术是如何应对这一挑战的呢?际诺斯将从实际应用出发为你详细讲解。
TSV 的制造过程类似于在芯片上“打井”和“铺路”，主要包括以下步骤：
深槽刻蚀：使用干法或湿法刻蚀技术，在硅片上刻出高深宽比的通孔。
绝缘层沉积：在通孔内壁沉积一层绝缘材料，防止电信号泄漏。
铜填充：通过电镀或化学镀的方式，将铜填充到通孔中，形成导电通道。
抛光与清洗：去除表面多余的铜和杂质，确保表面平整干净。
在 TSV 制造过程中常见的缺陷包括：
空洞：铜填充不完整，导致通孔内部有空隙。
裂纹：刻蚀或填充过程中产生的微小裂缝。
偏位：通孔位置偏离设计坐标。
侧壁粗糙度异常：通孔内壁不够光滑，影响绝缘层质量。
小贴士： 空洞和裂纹是 TSV 检测中最常见的两类缺陷，空洞通常出现在铜填充的中间区域，而裂纹多发生在通孔底部或侧壁，检测时重点关注这些位置，能有效提高缺陷识别率。
当 TSV 的深宽比超过 20:1 时，传统 X-Ray 检测会遇到以下问题：
高深宽比结构会导致 X 射线信号衰减严重，就像用手电筒照一个很深的井，光线越往下越弱，很难看清井底的情况，对于微小缺陷，传统 X-Ray 几乎无法识别。
通孔壁和填充材料(如铜)之间的密度差异很小，铜和硅的 X 射线吸收系数接近，就像在灰色背景上看灰色物体，很难看出差别。
不同批次的芯片产品特性会有差异，导致检测参数(如电压、电流、曝光时间)需要频繁调整，工程师往往要反复试错，既耗时又容易出错。
检测数据无法与生产管理系统(MES)实时互通，导致工艺追溯困难，当发现缺陷时，工程师很难快速找到是哪个环节出了问题。
为了解决上述难题，X-Ray 分层扫描和三维重建技术应运而生，

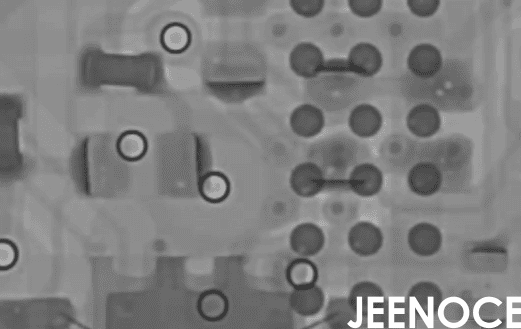

分层扫描就像给 TSV 通孔拍“CT”，通过从多个角度拍摄，获取不同深度层的图像数据，就能看清通孔内部每一层的结构，尤其适用于高深宽比通孔。
将分层扫描得到的数据进行三维重建，可以生成通孔内部结构的立体图像，工程师可以像看 3D 模型一样，从任意角度观察缺陷的形态和位置，精准定位问题所在。
AI 算法的加入让检测变得更智能，它可以自动识别缺陷特征，提升检测准确率，同时，AI 还能支持参数一键优化，减少人工干预，解决参数波动大的痛点，更重要的是，AI 可以实现数据互联互通，与 MES 系统集成，提升生产透明度。
小贴士： 分层扫描时，建议将扫描层数设置为 10-15 层，既能保证图像清晰度，又不会因为数据量过大而影响检测效率，对于深宽比超过 20:1 的通孔，可以适当增加扫描层数。
对于工艺工程师来说参数波动是日常工作中最头疼的问题之一，传统方法依赖人工经验反复调参，不仅耗时，还容易因批次差异导致漏检或误检，引入基于 AI 的动态阈值校准机制，通过实时分析检测图像的信噪比和缺陷概率分布，自动调整 X-Ray 的电压、电流和曝光时间，使检测参数随产品特性自适应变化，这一策略将“参数波动”从痛点转化为优化契机，确保每批次 TSV 通孔检测都能在最佳参数下运行，显著降低工程师的调参负担，同时提升检测一致性，简单来说AI 就像一个聪明的“自动调参师”，它能根据每批产品的实际情况，自动找到最合适的检测参数，让工程师从繁琐的调参工作中解放出来。
数据孤立不仅阻碍工艺追溯，更让工程师无法快速定位缺陷根源， 将 X-Ray 检测数据与 MES 系统深度协同，构建“检测-工艺-良率”闭环，例如，当检测到 TSV 空洞缺陷时，系统自动关联该批次刻蚀或电镀工艺参数，通过机器学习模型分析缺陷与工艺参数的关联性，并生成优化建议，这种闭环机制不仅解决了数据孤立问题，还让工程师从被动“救火”转向主动“预防”，实现从“检测”到“工艺改进”的智能联动，大幅提升 Chiplet 芯片的整体良率。
小贴士： 在搭建检测数据与 MES 系统的接口时，建议采用标准化的数据格式(如 JSON 或 XML)，可以减少数据转换的麻烦，提高系统兼容性。
我是某国内领先的 Chiplet 芯片制造企业的工艺工程师，我们公司在引入高深宽比 TSV 工艺后，遇到了严重的漏检和误检问题，传统检测手段根本无法满足需求，而且数据孤立导致工艺改进非常困难，每次发现问题，我们都要花大量时间去排查是哪个环节出了错，效率很低，后来我们引入了际诺斯的 X-Ray 分层扫描与三维重建自动化检测系统，这套系统集成了 AI 缺陷识别模块和动态阈值校准功能，同时还打通了与 MES 系统的数据接口，实现了工艺闭环。
实施效果
检测精度提升至 99.5% 以上
漏检率下降 70%
检测效率提高 40%
实现检测数据与 MES 系统互联互通，提升整体生产透明度
参数一键优化功能使工程师调参时间减少 60%
动态阈值校准使批次间检测一致性提升 35%
客户反馈(第一人称)“我们之前在 TSV 通孔检测中经常遇到误判和漏检的问题，尤其是在深宽比超过 20:1 的情况下，传统方法几乎无法有效识别缺陷，引入际诺斯的 X-Ray 分层扫描系统后，不仅提高了检测准确率，还实现了参数自动优化和数据互通，极大提升了我们的检测效率和产品质量控制水平。”
Chiplet 芯片的发展推动了 TSV 技术的不断进步，也对 X-Ray 检测提出了更高要求，通过分层扫描与三维重建技术的结合，可以有效应对高深宽比 TSV 的检测难题，未来，随着 AI 与自动化技术的进一步融合，X-Ray 检测将在 Chiplet 芯片制造、异构集成和先进封装中发挥更关键的作用，助力实现更高良率和更低成本。
