近年来Chiplet技术越来越受到关注，它通过将不同功能的芯片小模块拼接在一起实现异构集成，这种技术在2.5D/3D封装中尤为常见，使用了微凸点和硅中介层等精细结构，Chiplet封装对质量的要求非常高，微凸点只有几十微米大小，硅中介层又薄又脆，一旦出现缺陷整颗芯片可能报废，因此质量成本成为企业最头疼的问题之一，而X-Ray检测就像给芯片做“CT扫描”，是发现这些隐藏缺陷的关键手段，今天际诺斯将从工程师的角度分享X-Ray检测如何帮我们省钱。
在Chiplet封装中质量成本不仅仅是设备采购的费用，它包括以下几个方面：
人工成本：过去依赖人工查看X光图像，效率低，眼睛容易疲劳，一名熟练工每天最多检测2000颗芯片，还需要轮班。
报废成本：微凸点空洞、硅中介层裂纹、焊料桥接等缺陷如果未被发现，可能导致整批产品报废，一个硅中介层价值几百元，一次批量报废可能损失数十万元。
客户投诉与召回成本：客户投诉是最严重的问题之一，一旦芯片装入设备后出现问题，召回费用、赔偿金和品牌损失可能高达数百万。
数据管理成本：过去检测数据分散在不同电脑中，工艺工程师查找缺陷原因需要花费大量时间，这种“数据孤岛”导致问题处理缓慢，重复报废频繁。
小贴士：微凸点空洞就像水管里的气泡，会阻碍电流通过;硅中介层裂纹则像地基裂缝，时间久了芯片会失效，这两种缺陷是Chiplet封装中最常见的“隐形杀手”。

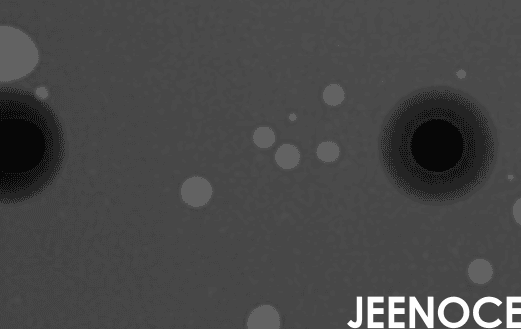

X-Ray检测不只是简单的“拍片子”，现在的技术已经可以实现高分辨率成像能够清晰看到微凸点中几微米的空洞，同时自动缺陷识别(ADR)和自动缺陷分类(ADC)系统可以在一秒内判断出缺陷类型，比人眼快10倍，更重要的是检测数据可以联网，我们公司的X-Ray设备可以直接连接到MES系统，检测结果实时上传，工艺工程师在办公室就能查看问题。
实际案例：去年我们帮助一家Chiplet封装客户升级了X-Ray检测系统，他们之前使用老设备，微凸点空洞漏检率高达2.3%，客户投诉不断，一年召回成本超过150万元，我们更换了高分辨率X-Ray设备，并配合自动缺陷识别算法，漏检率降到0.5%，年召回成本减少了约120万元。
小贴士：漏检率每降低1%，就可能避免一次几十万的召回，选设备时，不要只看价格，更要关注其对微小缺陷的识别能力。
实际案例：另一家客户原本检测一颗芯片需要15秒，还需人工判断，我们为他们部署了自动化X-Ray检测系统，单件检测时间缩短到6秒，检测人员从10人减到7人，人力成本一年节省85万元，而且机器不会疲劳，夜班也能稳定运行。
实际案例：有客户发现产品良率一直上不去，我们通过X-Ray检测数据分析，发现焊接参数波动导致微凸点空洞增多，调整回流焊温度曲线后，产品良率提升了18%，年度报废率下降12%，一年节约材料成本约200万元。
实际案例：某客户经常在硅中介层上发现裂纹，我们用X-Ray检测发现，是回流焊温度上升过快造成的，调整温度曲线后缺陷率降低25%，每个硅中介层价值300元，一年少报废2600多个，节省成本约80万元。
观点阐述：传统检测依赖工程师手动调参数，但在Chiplet封装中，微凸点尺寸越来越小，硅中介层厚度不均匀，参数稍有偏差，漏检率就会飙升，我们引入了基于机器学习的参数自优化算法，系统会分析历史检测数据，自动调整电压、电流和放大倍数，检测一致性从±15%提升到±3%，彻底解决了人为调参带来的误检问题。
实际案例：一家封测厂部署了自优化模块后，微凸点空洞漏检率从4.1%降到0.8%，因为参数波动导致的重复检测时间减少40%，一年节省人工和设备闲置成本约60万元。
观点阐述：过去X-Ray检测数据存储在本地电脑中，工艺工程师要查缺陷原因，需手动导出、比对，至少花三天时间，现在我们构建了检测数据与MES系统的实时接口，缺陷坐标、类型、批次信息自动关联，实现“检测即分析”，工艺工程师能即时定位异常工序，问题响应时间从3天缩短到2小时，避免了批量报废。
实际案例：某企业整合数据平台后，硅中介层裂纹的根因定位效率提升70%，年度报废成本减少150万元，客户投诉率下降45%。
小贴士：数据孤岛是隐形成本，选X-Ray设备时，一定要问清楚是否能对接MES系统，能实时传数据的设备虽然贵一点，但省下的钱更多。
要真正发挥X-Ray检测的作用，需要三个条件：
高精度成像技术：能够看清微凸点中几微米的空洞，这是基础，
智能参数优化算法：一键优化功能，让工程师不用反复调参数，省时省力，
系统集成与数据平台：检测数据要能与MES、ERP系统打通，实现信息互通，
我们还为客户制定了一套标准操作流程，例如检测微凸点时，电压设多少、放大倍数多少，检测硅中介层时又该用什么参数，一键优化功能让工程师只需点击鼠标，系统就能自动匹配最佳参数。
X-Ray检测不是花钱的“成本中心”，而是帮助企业省钱的“利润中心”，通过降低漏检率、提高检测效率、数据驱动工艺优化，它能大幅减少客户投诉、人工成本和报废损失，在异构集成和2.5D/3D封装越来越普及的今天，X-Ray检测的未来潜力巨大，我们正在研发更智能的算法，让设备能预测缺陷，实现真正的“零缺陷”生产，希望今天的分享，能为大家提供一条可复制、可扩展的质量管理方案。
