随着芯片制造技术的不断进步，Chiplet(小芯片)技术正在成为先进封装领域的热门趋势，它与传统的单芯片系统级芯片(SoC)不同，通过异构集成的方式将多个小芯片组合在一起，从而实现更高的性能和更低的成本，这种新结构也给 X-Ray 检测带来了全新的挑战，对于半导体行业的工艺工程师来说，如何准确识别微米级缺陷、应对参数波动、打破数据孤岛，已经成为亟待解决的问题，际诺斯将深入分析 Chiplet 与传统 SoC 在结构、材料、工艺上的差异，同时探讨这些差异对 X-Ray 检测的影响，并介绍针对 Chiplet 检测的技术升级方向。
传统 SoC 的封装结构相对简单，它通常是一个完整的单芯片直接封装在基板上，这种结构层数少，信号路径短，因此在 X-Ray 检测时干扰较小，图像清晰度较高，相比之下，Chiplet 的封装结构更加复杂，它涉及多芯片堆叠、异构集成，以及硅通孔(TSV)和中介层(Interposer)等先进技术，多个小芯片通过微凸点(Micro Bumps)连接，形成三维立体结构。
小贴士： 在检测 Chiplet 时，工程师需要特别注意层间干扰问题，由于多层结构叠加，X-Ray 信号在穿透不同材料时会发生衰减和散射，导致图像模糊，建议在检测前先建立多层结构的模拟模型，帮助预判信号衰减情况，这种结构差异直接影响了 X-Ray 检测的难度，传统 SoC 的检测相对简单，而 Chiplet 的层间干扰显著增加，信号衰减更加复杂，对检测设备的成像能力提出了更高要求。

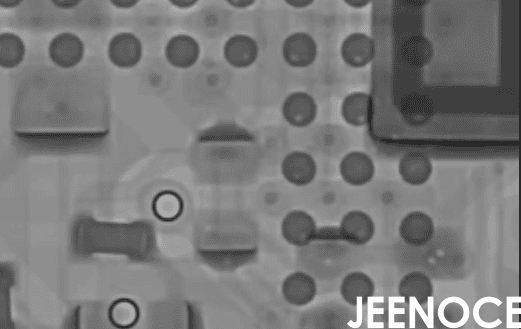

传统 SoC 主要使用单一硅基材料，工艺成熟，材料均匀性好，X-Ray 检测时，信号穿透路径一致，缺陷识别相对容易，Chiplet 则使用了多种特殊材料，包括硅通孔中的铜填充、中介层中的玻璃或有机材料、微凸点中的焊料等，这些材料的密度和原子序数不同，对 X-Ray 的吸收能力差异很大，例如，铜的密度远高于硅，在 X-Ray 图像中会形成明显的对比度差异，工艺复杂度提升带来了新的检测难点，层间干扰会导致图像模糊，信号衰减会影响缺陷识别精度，特别是对于微米级的焊球空洞、裂纹等缺陷，传统检测方法往往力不从心。
小贴士： 针对 Chiplet 检测，建议工程师采用多角度扫描技术，通过从不同角度获取 X-Ray 图像，可以有效减少层间干扰，提高缺陷识别的准确性，同时，结合图像增强算法，可以进一步提升图像质量。
在实际检测中，Chiplet 面临三大核心挑战：
第一，微小缺陷识别难度增加， Chiplet 中的焊球直径可能只有几十微米，空洞缺陷更是小到微米级别，传统 X-Ray 检测设备的分辨率难以满足要求，容易漏检。
第二，参数波动大导致检测稳定性下降， 由于 Chiplet 封装涉及多种材料和工艺步骤，每个环节的参数波动都会影响最终检测结果，例如，焊接温度的变化可能导致焊球形状不一致，从而影响 X-Ray 图像的判断标准，这直接导致误检率和漏检率升高。
第三，数据孤岛问题影响检测效率， 在传统生产流程中，检测数据往往孤立存储，无法与生产管理系统(MES)有效对接，工程师需要手动导出数据、分析结果，效率低下，且难以实现实时决策。
面对这些挑战行业正在积极推动技术升级，主要体现在三个方面：
高分辨率 X-Ray 成像技术的应用， 通过采用微焦点 X 射线源和高灵敏度探测器，可以实现亚微米级的成像分辨率，有效识别微米级焊球空洞、裂纹等缺陷，自动化参数优化算法的引入， 针对参数波动问题，先进的检测系统开始集成自动化参数优化算法，系统能够根据实时检测结果自动调整检测参数，实现一键优化，大幅降低误检率和漏检率，数据互联互通系统建设， 打破数据孤岛，将检测系统与 MES 系统对接，实现数据实时传输和分析，工程师可以通过统一平台查看检测结果、分析趋势、优化工艺，显著提升生产管理效率。
小贴士： 在部署自动化参数优化系统时，建议先进行小批量测试，收集足够的数据样本，可以让算法更好地学习不同产品的特征，提高优化效果，同时，定期更新算法模型，以适应工艺变化。
我是一名在先进封装领域工作了八年的工艺工程师，负责 X-Ray 检测标准的制定和 SOP 优化，我们公司是一家知名的半导体企业，主要采用 Chiplet 技术进行先进封装，随着异构集成需求的增加，我们面临越来越大的检测挑战，在引入际诺斯的定制化 X-Ray 检测系统之前，我们的缺陷识别率只有 75% 左右，误检漏检率高达 15%，参数波动问题尤其突出，每次更换产品批次都需要手动调整检测参数，耗时费力，数据孤立更是让我们头疼，检测结果无法及时反馈到生产环节，导致问题发现滞后，际诺斯为我们部署了一套定制化 X-Ray 检测系统，集成了高分辨率成像技术和自动化参数优化算法，系统能够自动识别微米级焊球空洞缺陷，并通过算法实时调整检测参数，实现一键优化，同时，系统与我们的 MES 系统实现了数据互联互通，检测结果可以实时传输到生产管理平台，实施效果非常显著：缺陷识别率从 75% 提升到了 97.5%，提升了 30%，检测效率提高了 25%，参数波动显著降低，误检漏检率下降到了 3% 以下。
Chiplet 技术对 X-Ray 检测提出了更高要求，尤其是在微米级缺陷识别和参数波动应对方面，传统 SoC 的检测方法已经无法满足先进封装的需求，技术升级势在必行，高分辨率成像技术、自动化参数优化算法、数据互联互通系统，是应对未来先进封装趋势的关键，这些技术不仅能够提升检测精度和效率，还能帮助工程师实现更智能的生产管理，际诺斯在智能制造领域的解决方案为行业提供了有效支持，助力工程师实现高效检测与决策，随着 Chiplet 技术的不断普及，X-Ray 检测技术也将持续演进，为半导体行业的发展保驾护航。
