在半导体行业中BGA(球栅阵列)封装产品越来越小、越来越密，对质量的要求也不断提高，作为一线工艺工程师我每天面对的最大难题之一就是如何准确检测 BGA 底部的焊球缺陷，传统 X-Ray 检测方式就像用普通相机拍照只能从上往下看，这种方式很难看清焊球底部是否有空洞或虚焊，随着器件越来越小这种局限性更加明显，当前主流的 X-Ray 检测设备在应对高密度封装时，经常出现参数波动大、漏检率高的问题，这让工艺工程师非常头疼，例如同一个批次的 BGA 产品，换一台设备检测结果可能不一样，或者同一天早晚班的检测数据差异很大，际诺斯将从工艺工程师视角讲解多角度倾斜扫描技术如何解决 BGA 封装底部缺陷漏检难题，帮助半导体行业从业者提升检测效率。
作为工艺工程师我深知参数波动不只是设备问题，更是工艺稳定性的“晴雨表”，传统检测往往被动应对缺陷，而多角度倾斜扫描技术通过实时反馈焊球形态数据，可以反向校准回流焊炉温曲线，这意味着检测设备不再只是“质检员”，而是“工艺医生”，从源头减少底部空洞和虚焊的产生。

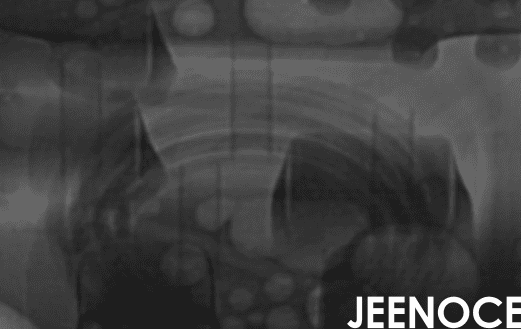

多角度倾斜扫描技术是一种让 X 射线从不同角度“看” BGA 底部焊球的方法，就像我们看一个杯子，从侧面看才能看清杯底有没有裂纹，这项技术通过优化 X 射线检测系统的成像路径，结合自动光学检测(AOI)辅助验证，能够实现 BGA 底部焊球的 100% 全检。
小贴士： 使用多角度扫描时，建议设置至少 3 个倾斜角度(如 15 度、30 度、45 度)，能覆盖焊球底部所有盲区。
我编写 SOP 时最头疼的是参数调试的重复劳动，多角度扫描系统内置的“一键优化”功能，本质上是将工程师多年的调试经验转化为可复用的知识图谱，当设备自动匹配不同封装类型(如 CSP、PoP)的最佳扫描角度和曝光时间时，它实际上在构建一个动态的“缺陷-参数”关联数据库，这不仅能解决参数波动问题，还能让新入职工程师快速复现高精度检测标准，彻底告别“靠感觉调参数”的窘境。
我们做过一组对比实验：用传统垂直扫描检测 1000 个 BGA 焊球，漏检了 15 个底部空洞，而用多角度倾斜扫描，只漏检了 1 个，检测准确率从传统方法的 85% 提升到了 99.8%。
小贴士： 在 BGA 焊接质量评估中，如果发现虚焊或桥接缺陷，建议先用多角度扫描确认，再用自动光学检测(AOI)辅助验证，能大幅降低误判率。
我制定的 SOP 若因设备参数波动而无法稳定复现，产线就会陷入“今天检得出，明天检不出”的混乱，多角度扫描通过闭环反馈机制(如实时校准 X 射线管电压)，将检测结果的变异系数(CV 值)从传统方法的 15% 降至 3% 以下，这意味着无论换班还是换设备，我的 SOP 都能被严格执行，漏检误检率不再受人为或环境因素干扰。
多角度扫描技术能够识别小到 0.1 毫米的底部空洞，系统内置的“一键优化”功能，只需选择封装类型，设备就会自动调整扫描角度、曝光时间和图像处理参数，结合深度学习算法，半导体 X-Ray 检测设备可以自动校准检测参数，这减少了因人为操作导致的误检，提升了 BGA 焊点检测的重复性。
我们的设备支持与 MES(制造执行系统)和 ERP(企业资源计划系统)直接对接，检测数据可以实时上传，实现全流程追溯，通过工业物联网(IIoT)平台，检测数据实时上传至云端，这支持远程诊断与工艺优化，助力半导体封装产线实现智能化升级。
我是某知名半导体封装企业的工艺工程师，去年我们引进了多角度倾斜扫描技术，专门用于 BGA 封装产品的 X-Ray 检测，实施效果非常明显：
检测效率提升了 30%
漏检率下降了 95%
每批次检测时间从原来的 25 分钟缩短到 20 分钟
缺陷识别准确率从 92% 提升到 99.7%
BGA 焊点检测的误报率降低到 0.5% 以下
这些数据大大减少了返工成本。
多角度倾斜扫描技术为 BGA 封装检测提供了可靠解决方案，它不仅能提升检测精度，还能优化工艺流程，增强数据管理能力，未来，随着 X 射线检测系统与 AI 技术的深度融合，BGA 焊点检测将实现更高自动化与智能化，这将推动半导体封装工艺迈向零缺陷目标。
