半导体封装的质量直接影响电子产品的可靠性和使用寿命，在封装过程中，塑封工艺是最容易出问题的环节之一，常见的缺陷包括气泡、分层和裂纹，这些缺陷如果未能及时发现，可能导致芯片在运行时发热、短路甚至完全失效，传统的检测方法通常只能看到表面问题，而X射线检测技术凭借其穿透能力，可以“看穿”塑封材料，发现内部的微小缺陷，其中xray检测设备已经成为行业内的核心工具，这项技术属于无损检测技术，不会损坏产品，同时具备高分辨率成像能力，能够清晰显示毫米甚至微米级别的缺陷，际诺斯将详细讲解如何用X射线检测解决半导体封装中的塑封气泡、分层、裂纹缺陷，帮助工程师提升塑封工艺良率。

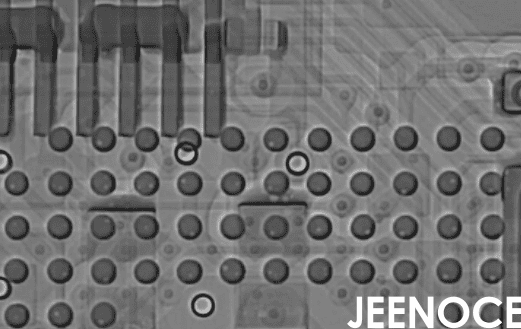

塑封气泡是最常见的缺陷之一，微小气泡很容易被误判或漏检，这就需要微焦点X射线源的支持，气泡在塑封材料中分布不均匀，检测一致性差，依赖自动缺陷识别算法来提高准确率。
小贴士：气泡的“伪影陷阱”，当气泡尺寸接近X射线波长时衍射效应会产生伪影导致误判，工程师需掌握“能量-尺寸匹配原则”即根据气泡预期尺寸动态调整射线能量，避免伪影干扰。
分层是指塑封材料与芯片或引线框架之间出现分离，界面层结构复杂，X射线穿透深度受限，需要优化射线能量与曝光时间，分层区域与材料密度差异小，信号容易被干扰，需要图像增强处理来提升识别效果。
小贴士：分层检测的“界面敏感度”瓶颈——传统检测依赖密度差，但塑封料与引线框架的界面密度差异极小，引入“相位衬度成像”技术，利用X射线穿过界面时的相位变化增强对比度，可突破密度分辨极限。
裂纹尺寸非常微小，需要高分辨率成像与多角度扫描支持，多角度观测需求高，传统检测手段效率低，需要引入三维重建技术来准确定位。
小贴士：裂纹的“动态演化”监测——裂纹在热循环中会扩展，静态检测无法捕捉其生长趋势，建议采用“时间序列CT扫描”，在温度循环过程中连续成像，建立裂纹扩展速率模型，为可靠性评估提供动态数据。
高精度X射线源与高灵敏度探测器的匹配，能够提升检测灵敏度，自适应曝光控制可以提升图像对比度，减少参数波动影响，引入一键参数优化功能，可以大大降低工程师调试时间。
小贴士：参数优化的“数字孪生”策略——建立设备与产品的数字孪生模型，模拟不同参数组合下的成像效果，通过虚拟试错快速锁定最优参数，避免实际调试中的材料浪费与时间消耗。
多视角扫描可以实现缺陷立体定位，结合CT扫描技术，三维重构辅助精准判定裂纹与分层位置，提升缺陷定位精度。
小贴士：三维重建的“数据压缩”挑战——高分辨率CT数据量巨大，影响实时检测效率，引入“稀疏采样+深度学习重建”算法，仅用30%的投影数据即可还原高质量三维图像，实现检测速度与精度的平衡。
AI图像识别提升缺陷识别准确率，降低漏检误检率，自动化阈值调整减少人工干预，实现实时检测反馈，集成深度学习模型，支持复杂缺陷分类。
小贴士：AI模型的“迁移学习”适配——不同封装产品(如QFP、BGA)的缺陷特征差异大，从头训练模型成本高，采用预训练模型+微调策略，利用少量新样本即可快速适配新产线，解决数据孤立痛点。
按缺陷类型、尺寸、位置进行分级判定，建立缺陷数据库，标准化判定依据提升检测一致性，支持数据互联互通。
小贴士：缺陷分级的“风险权重”模型——不同位置的同一尺寸缺陷对可靠性的影响不同(如芯片边缘气泡比中心气泡更危险)，引入基于有限元仿真的风险权重系数，使判定标准更贴近实际失效风险。
检测前准备、图像采集、数据处理、结果判定，融入自动化检测流程，数据记录与追溯机制建立，实现检测数据管理。
小贴士：SOP的“动态更新”机制——传统SOP固定不变，但产线工艺会漂移，建议将SOP与实时良率数据绑定，当检测数据出现异常趋势时，自动触发SOP修订建议，保持流程的适应性。
检测数据与生产管理系统对接，支持MES系统集成，实现检测结果实时反馈与工艺优化，提升工艺稳定性。
小贴士：数据互联的“语义标准化”难题——不同设备、不同产线的数据格式不统一，导致互联后无法有效分析，引入“检测数据本体”概念，定义统一的缺陷描述语言(如缺陷类型、坐标、尺寸的标准化字段)，实现跨系统语义互操作。
我是某国内领先半导体封装企业的X射线检测工程师，我们公司主要生产通信芯片的封装产品，塑封工艺良率一直是我们头疼的问题，塑封工艺中气泡与分层缺陷频发，传统检测手段无法有效识别，漏检率高达15%以上，参数波动大，每次换产品都要花半天时间调试设备，严重影响生产效率，我们引入了际诺斯提供的半导体xray检测设备，这套设备配备了微焦点X射线源和高灵敏度探测器，结合智能图像处理与多角度扫描技术，最让我满意的是它的一键参数优化功能，输入产品型号就能自动匹配最佳参数，调试时间从半天缩短到15分钟。
实施效果：
检测准确率提升至98.7%，缺陷识别率显著提高
漏检率下降62%，误检率同步降低
检测效率提高40%，实现高效检测
客户反馈：“通过际诺斯的X射线检测方案，我们实现了塑封缺陷的高效识别与精准判定，显著提升了整体良率，现在我们的产品交付给客户后，返修率下降了80%。”
X射线检测是解决半导体塑封缺陷的重要手段，无损检测技术是未来趋势，通过技术优化与流程标准化，可有效提升检测精度与工艺稳定性，选择专业设备供应商，助力企业实现智能制造升级，降低检测成本。
