随着手机和汽车电子等产品越来越小，功能却越来越强大，半导体封装技术也在不断升级，SiP(系统级封装)技术因其能够将多个芯片、电容、电阻等元件集成在一个小型封装中，成为行业热门选择，芯片越多，结构越复杂，内部缺陷就越难发现，传统的2D X射线检测就像拍一张平面照片，难以看清多层结构中的问题，例如上层芯片的阴影可能会挡住下层芯片的缺陷导致漏检，际诺斯介绍的是3D xray断层扫描技术，它能像医院做CT一样逐层查看封装内部，让隐藏缺陷无所遁形。

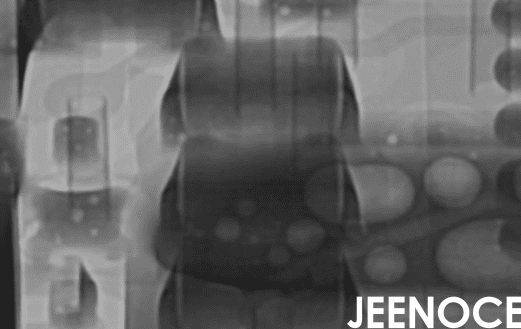

3D CT 技术通过从多个角度扫描，再由电脑计算生成三维图像，工程师可以像看3D模型一样，清楚看到每一层芯片、电容、电阻和连接线的位置和状态，过去使用2D检测时，如果上层有气泡，下层有裂纹，两个缺陷会重叠在一起，难以分辨，现在使用3D CT，每层的缺陷都能单独显示，检测灵敏度大幅提升。
小贴士： 在选择3D CT设备时要关注它的分辨率是否达到微米级别，对于先进封装来说，分辨率越高，越能发现微小缺陷。
3D CT 技术可以识别出微米级别的缺陷，比如空洞、裂纹、偏移等，这些缺陷虽然很小，但在高可靠性要求的电子产品中，可能引发严重质量问题，通过高精度成像，设备可以自动标记缺陷的位置和大小，大幅降低误检率，以前靠人工看2D图像，眼睛容易疲劳，漏检率高，现在有了3D CT，机器自动识别，准确率显著提升。
不同批次的产品，检测参数可能需要调整，传统做法是工程师凭经验反复试，费时费力，现在，先进的3D CT设备内置算法，可以根据产品类型自动调节检测参数，实现“检测参数一键优化”，不仅减少了人为操作误差，还能保证每次检测的标准一致，使检测流程更加标准化。
检测数据不能只停留在设备里，它需要与生产管理系统(如MES、ERP)对接，例如，当检测发现某个缺陷时，系统可以自动追溯到是哪个批次、哪台设备、哪个工艺环节出了问题，这种“质量数据闭环管理”让工程师能快速找到问题根源，及时调整工艺，避免批量不良。
3D CT 设备不仅能生成三维图像，还能自动生成缺陷报告，报告中包括缺陷的三维坐标、尺寸、类型等信息，工程师可以直观地看到问题所在，并迅速做出判断，同时，系统还提供统计分析功能，例如统计某个工艺环节的缺陷率变化趋势，这有助于工程师持续改进工艺，提升良率。
对于工艺工程师来说，参数波动不只是设备问题，更是工艺基线缺失的表现，过去，工程师依赖经验反复调试参数，但不同批次、不同操作人员会导致检测结果漂移，难以保持一致性，3D CT 技术结合自动化X射线检测设备，通过内置的“工艺基线模型”自动识别最佳参数组合，并将该模型固化到SOP(标准作业程序)中，一来工程师不再需要手动“试错”，而是把精力放在基线验证和异常分析上，从根本上解决参数波动大、漏检误检率高的问题。
小贴士： 建立工艺基线模型时，建议收集至少3个月的生产数据，包括不同批次、不同工艺参数下的检测结果，以提高模型准确性。
数据孤立不只是系统对接的问题，更是决策效率的瓶颈，传统检测数据只停留在“合格/不合格”层面，缺乏与工艺参数的关联分析，例如，某个缺陷出现后，可能不知道是焊接温度过高，还是贴片压力不足，3D CT 检测设备通过将缺陷的三维坐标、尺寸、类型与生产批次、设备参数、材料批次进行关联，生成“缺陷-工艺”热力图，工程师可以直观看到哪些工艺环节最容易引发缺陷，从而精准调整相关参数，这种从“数据孤岛”到“工艺决策闭环”的转变，让检测数据真正成为提升良率的关键驱动力。
我们公司是国内领先的高端电子制造企业，主要生产用于汽车电子和通信设备的SiP模块，过去使用2D X射线检测时，经常漏掉多层芯片之间的微小空洞，导致产品在客户处出现可靠性问题，后来我们引入了3D CT检测设备，效果非常明显，检测效率提升了40%，漏检率下降了65%，特别是在多层芯片堆叠结构中，设备能够精准识别出微米级别的空洞缺陷，这对我们的产品质量控制起到了关键作用，检测参数一键优化功能大幅减少了调试时间，以前调一次参数需要半小时，现在一键搞定，数据互联互通让质量追溯更加高效，我们能够快速定位到是哪个工艺环节出了问题，及时调整，良率提升了12%。
小贴士： 在引入3D CT设备后，建议先做一次全面的基线测试，对比新旧设备的检测结果，确保新设备的检测标准与客户要求一致。
随着SiP封装技术的不断发展，3D CT断层扫描技术正成为半导体X射线检测的重要发展方向，通过高精度成像、智能参数优化与数据互联，该技术不仅提升了检测效率，也为制造工艺的持续优化提供了有力支撑，未来，自动化X射线检测设备将进一步推动半导体封装检测向智能化、集成化迈进，对于工艺工程师来说，掌握3D CT技术，就是掌握了提升产品良率和竞争力的关键。
