在半导体制造领域检测精度和效率的要求越来越高，一颗微小的灰尘或焊接缺陷都可能导致整个芯片报废，传统的 X 射线检测技术虽然已经应用多年，但面临着参数波动大、漏检误检率高等挑战，例如工艺工程师常常需要反复调整检测参数，设备参数不稳定导致检测结果时好时坏，这不仅影响生产效率还增加了成本，现在AI 和 3D CT 技术正在改变这一切，它们不仅让检测更精准还让检测从“被动发现问题”变成“主动预防问题”，简单来说AI 和 3D CT 就像给检测设备装上了“智慧大脑”和“立体眼睛”，它们能够实时发现缺陷并自动优化检测程序，更重要的是它们还能和工厂的生产系统连接形成“数字孪生”模型，这有助于工程师在问题发生前就做出调整而不是事后补救，际诺斯深入分析AI与3D CT技术在半导体X射线检测中的应用前景，帮助工艺工程师解决参数波动大、漏检误检率高等痛点，提前布局未来检测能力。
AI 在 X 射线检测中的最大优势是提升缺陷识别准确率，传统检测中，工程师需要手动设置参数，但参数波动大，容易漏检或误检，AI 通过深度学习算法，可以自动学习不同缺陷的特征，这大幅降低了漏检误检率，同时，AI 还能与自动光学检测(AOI)结合，实现多模态数据融合，让检测结果更可靠。
案例分享
我有一位朋友在一家客户公司担任工艺工程师，他们公司主要生产功率半导体器件，过去他们使用传统 X 射线检测设备，漏检率高达 8%，而且每次换产品线都需要花两天时间重新编写检测程序，后来他们引入了 AI 驱动的检测系统，AI 通过自学习算法持续吸收历史检测数据和工艺参数，它能自动识别参数漂移模式并动态调整，结果检测效率提升了 40%，漏检率降到了 1% 以下，而且检测程序可以一键优化再也不用工程师反复调参了。
提示：如果你的工厂也面临参数波动大的问题可以尝试引入 AI 自学习算法，它就像一位经验丰富的老师傅能自动记住最佳参数，并随着生产数据积累不断优化彻底解决“调参难”的痛点，AI 的另一个重要应用是实时缺陷分类与反馈，当检测到缺陷时AI 能立即判断缺陷类型，如空洞、裂纹、杂质等，然后自动反馈给工艺系统，帮助工程师快速调整工艺参数，加速工艺改进。
传统的 2D X 射线检测只能看到平面图像，对于复杂结构，如先进封装、3D NAND 等微小缺陷往往难以定位，3D CT 技术则能实现三维成像精准定位微小缺陷，支持高分辨率检测，它就像给芯片做了一次“CT 扫描”，可以清晰地看到内部每一层的结构。
案例分享

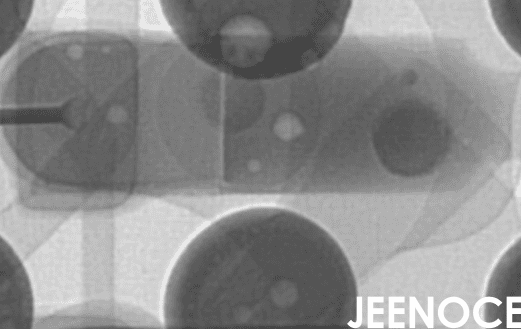

另一家封装企业采用了 3D CT 技术，他们主要生产手机芯片的封装产品，过去使用 2D 检测，产品合格率只有 75%，而且经常需要重复检测，成本很高，引入 3D CT 后他们能够精准检测到焊球内部的微小空洞，产品合格率提升到了 95%，重复检测成本降低了 60%，更关键的是，3D CT 生成的立体缺陷图谱与工厂的 MES 系统深度耦合，工程师可以一键追溯缺陷根源，从“看到缺陷”升级到“理解缺陷成因”。
提示：3D CT 虽然效果好但初期投入较大，建议先从关键产品线开始试点，评估投资回报率，同时，确保 3D CT 设备能与现有的数字射线成像(DR)系统协同工作，优化检测流程，避免数据孤岛。
从传统 2D 检测向 3D CT 转型，需要评估设备兼容性和投资回报率，建议分三步走：
第一步，在现有设备上引入 AI 算法，提升检测效率。
第二步，逐步引入 3D CT 设备，用于高精度检测。
第三步，实现数据互联互通，打通检测数据与 MES 系统，构建闭环质量控制。
提示：在升级过程中可以构建“参数-缺陷-良率”知识图谱，把工程师的调参经验、设备运行数据、缺陷类型与良率结果结构化存储，形成可复用的知识库，新员工也能快速调优解决经验依赖和人员流动带来的参数波动问题。
为了应对未来挑战，工厂需要建立智能化检测体系，提升数据利用率，实现检测参数一键优化，与专业设备供应商合作确保设备符合行业标准，持续优化检测流程适应产业升级需求，打造“检测即服务”的柔性产线，通过模块化 AI 算法与云端 3D CT 分析平台实现不同产品线检测程序的快速切换与参数自适配，即使面对小批量、多品种的生产需求，也能快速响应，降低重复编写 SOP 的负担。
AI 与 3D CT 是半导体 X 射线检测的未来方向，它们不仅能解决参数波动大、漏检误检率高、数据孤立等痛点，还能重塑检测行业格局，未来的检测工程师将从“调参员”转型为“数据分析师”，借助 AI 和 3D CT 的自动化能力，他们将专注于工艺优化策略设计与跨系统数据洞察，提前布局这些技术，将有效提升工厂的检测能力与竞争力，推动智能制造迈向新高度。
