在半导体封装行业质量是关键，一颗小小的芯片如果焊点出现空洞、裂纹或偏移，轻则影响性能重则导致设备报废，过去我们依赖经验设定检测参数，但结果不稳定，漏检和误检成了常态，直到我们开始重视X射线检测数据，情况才有了根本改变，数据驱动的质量改进，特别是结合DMAIC方法，让我们从“被动救火”变为“主动预防”，今天际诺斯将分享如何用X射线检测数据支持半导体封装的持续改进项目，真正实现良率提升。

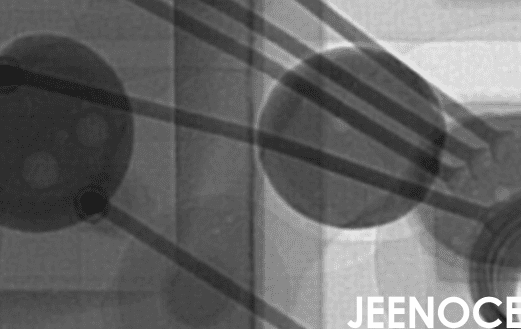

X射线检测设备不只是“拍个片子”，它能提供焊点空洞、裂纹、偏移等关键缺陷的全面数据，这些数据就像工厂的“体检报告”帮助我们建立缺陷数据库，进行趋势分析和根因追溯。
小贴士：建立缺陷数据库时，建议按缺陷类型、位置、批次分类存储，后续分析时可以快速定位问题环节，避免重复劳动，比如我们发现某批次焊点空洞率突然升高，通过X射线数据与回流焊温度曲线的关联分析很快锁定是温度波动导致，如果没有数据支撑这种问题可能要排查好几天。
DMAIC是六西格玛的核心工具与X射线数据结合，效果显著。
Define(定义)
明确改进目标，例如，将焊点空洞率从5%降到2%以下。
Measure(测量)
建立X射线检测数据采集体系，我们定义了测量系统分析(MSA)标准，确保每次检测数据都可靠。
Analyze(分析)
通过数据挖掘缺陷模式我们发现，焊点偏移与贴片压力存在强相关性，这个发现直接指导了工艺参数调整。
Improve(改进)
基于数据分析优化检测参数，例如当某批次基板翘曲度偏高时自动收紧检测阈值，减少误检。
Control(控制)
引入统计过程控制(SPC)实时监控关键指标，一旦数据异常系统自动报警。
小贴士：在Analyze阶段，建议使用散点图和箱线图直观展示缺陷与工艺参数的关系，即使非技术人员也能快速理解。
先进封装对检测精度要求越来越高，纳米级分辨率的X射线成像技术，配合深度学习算法，能识别传统方法漏掉的微小缺陷，我们部署了基于AI的自动光学检测(AOI)与X射线检测融合方案，图像处理算法自动分类缺陷并生成报告，以前人工复判需要30分钟现在只需3分钟，而且一致性更好。
参数波动大是工程师的噩梦，我们开发了智能调节机制：系统根据历史数据，自动优化电压、电流、曝光时间，例如检测厚基板时自动提高电压，薄基板时降低曝光时间，更关键的是数据互联，通过工业物联网(IIoT)架构，X射线检测数据与MES/ERP系统实时对接，检测结果直接关联生产批次、工艺参数，当发现缺陷时，系统自动回溯前5道工序，定位异常环节。
传统SOP依赖经验设定固定参数，但封装工艺波动(如焊料成分、基板翘曲)会导致参数失效，引发漏检或误检，我们利用X射线检测数据的实时反馈，建立SOP动态调整机制，例如，当某批次焊点空洞率异常升高时，系统自动触发检测阈值收紧，并同步更新操作指南。
小贴士：动态SOP需要定期复盘，建议每月分析一次数据，评估参数调整效果，避免过度调整导致新问题。
过去X射线数据孤立于MES/ERP之外，无法与上游(如焊膏印刷)和下游(如电性能测试)数据关联，缺陷根因分析耗时数周，我们构建了X射线检测数据与工艺参数的关联图谱，实现缺陷的“一键溯源”，当焊点偏移缺陷率超过阈值时，系统自动回溯前5道工序的工艺参数，定位异常环节，改进周期从2周缩短至2天。
传统DMAIC是事后改进，但高频X射线数据可构建缺陷预测模型，提前预警工艺漂移，我们利用历史X射线数据训练LSTM模型，预测未来2小时焊点空洞率变化趋势，当预测值接近上限时，自动调整检测参数或触发工艺干预，实施后，因工艺漂移导致的批量缺陷减少45%，良率提升3.2%。
我是某国内知名半导体封装企业的工艺工程师，去年我们面临严峻挑战：漏检率高、误检率波动大、数据无法有效利用，封装良率长期徘徊在92%左右，我们引入了新的X射线检测数据系统，结合DMAIC方法进行分析与优化，并实施动态SOP与数据互联方案。
改进措施：
建立缺陷数据库，按焊球空洞、键合线偏移等类型分类
利用LSTM模型预测工艺漂移，提前干预
实现X射线数据与MES系统对接，缺陷溯源时间缩短80%
实施结果：
漏检率降低32%
误检率下降41%
检测效率提升25%
缺陷溯源时间从2周缩短至2天
预测性良率管理使批量缺陷减少45%
封装良率从92%提升至96.5%
小贴士：案例中我们特别关注焊球空洞和键合线偏移两类缺陷，建议工程师优先处理高频缺陷，见效最快。
X射线检测数据是支撑质量持续改进的核心资源，结合DMAIC方法，可以系统化提升半导体封装质量，高精度、智能化、数据互联的X射线检测设备，是未来发展的关键，展望未来，AI与大数据技术将进一步推动封装缺陷检测与良率提升的深度融合，作为工程师，我们要学会用数据说话，让每一次检测都成为改进的起点。
