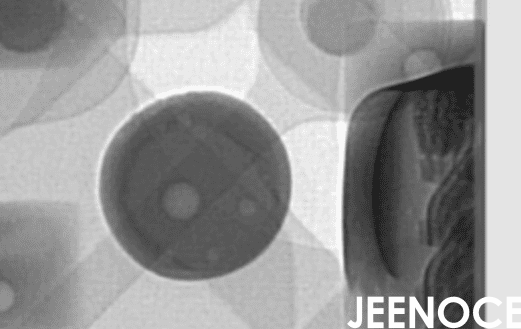

在半导体封装行业产品的可靠性和良率是企业的生命线，一个小小的焊接气泡、裂纹或空洞都可能导致芯片在客户使用中失效，造成巨大的经济损失，X 射线检测技术就像给封装产品做“CT扫描”，能清晰看到内部结构，它是发现这些隐藏缺陷的关键工具，仅仅发现缺陷还不够，工程师们更关心的是：我们的工艺到底稳不稳定?会不会突然出问题?这时候，就需要用到 CPK(工艺能力指数)，CPK 就像一个“工艺健康评分”，数值越高说明工艺越稳定，产品一致性越好，在数据采集环节半导体 X 射线检测设备扮演着核心角色，它不仅能拍出高清的 X 射线图像还能自动统计缺陷数量、大小和位置，为 CPK 分析提供原始数据，际诺斯详细讲解如何利用 X 射线检测数据进行半导体封装的 CPK 分析，帮助工程师提升工艺稳定性，降低漏检误检率。
过去我们总是等产品做出来、检测出缺陷后才去分析问题，但现在CPK 不仅是事后评估工具，更是工艺波动的前瞻性预警系统，通过 X 射线缺陷数据的实时 CPK 趋势分析，工程师可以在参数漂移初期就介入调整，避免批量报废，比如当 CPK 值连续下降 0.1 时系统就会自动报警，提醒我们检查焊接温度是否异常。
X 射线检测数据的采集和分类是 CPK 分析的基础，现代检测系统通常结合了自动光学检测(AOI)和 AI 辅助检测技术，自动光学检测负责快速扫描外观，而 AI 辅助检测则能对 X 射线图像进行智能识别，区分气泡、裂纹、空洞等不同缺陷类型，CPK 的基本概念其实很简单：它衡量的是工艺能力是否满足产品规格要求，例如产品要求气泡直径不超过 100 微米，如果实际生产中的气泡直径都集中在 50-60 微米，且波动很小，那么 CPK 值就会很高，如何通过 X 射线缺陷数据构建 CPK 分析模型呢?关键在于数据互联互通，我们需要把 X 射线检测到的缺陷数据，与前后道工艺参数(如焊接温度、压力、时间)关联起来。
很多工厂的 X 射线检测设备是独立运行的，数据只保存在本地不与生产线其他设备共享，这就像一个人只看自己的体检报告，却不知道自己的生活习惯哪里出了问题，CPK 分析的价值不在于单一设备的数据精度，而在于将 X 射线检测数据与前后道工艺参数进行关联建模，只有实现数据互联互通，才能定位 CPK 波动的根本原因，而非仅停留在缺陷统计层面。
小贴士：建议将 X 射线检测数据与 MES(制造执行系统)对接，实现数据自动上传和关联分析，当 CPK 出现波动时系统能自动调取对应批次的工艺参数，帮助快速定位问题。
数据处理是 CPK 分析的关键步骤，主要包括去噪、归一化和特征提取。
去噪：X 射线图像中常有噪声干扰，比如设备本身的电子噪声或环境干扰，通过滤波算法去除噪声，能提高缺陷识别的准确性。
归一化：不同批次的 X 射线图像亮度可能不同，归一化处理能让数据在统一尺度下比较。
特征提取：这是最核心的一步，AI 辅助检测系统能自动识别缺陷类型(气泡、裂纹、空洞等)，并测量其尺寸、位置和数量。
对于微小缺陷(如亚微米级空洞)，传统方法容易漏检，但通过高精度识别微小缺陷技术，可以大幅提升检出率。
CPK 公式解析：
CPK = min( (USL - μ) / (3σ), (μ - LSL) / (3σ) )
其中USL 是规格上限，LSL 是规格下限，μ 是平均值，σ 是标准差。
简单来说CPK 值越大说明工艺越稳定，产品越集中在规格中心。
传统 CPK 计算对微小缺陷(如亚微米级空洞)不敏感，因为它们的尺寸太小，在统计中容易被忽略，导致漏检误检率高，通过 AI 辅助检测对 X 射线图像进行超分辨率重建和特征增强，可以将微小缺陷的检出率提升至与常规缺陷同等水平，在 CPK 计算中就能真实反映工艺极限能力，避免“看起来 CPK 很高，实际却有大量微小缺陷”的假象。
小贴士：在设置 CPK 计算参数时建议将微小缺陷的检测阈值适当降低，比如从 50 微米降到 20 微米，虽然会增加一些计算量，但能更真实地反映工艺能力。
识别工艺波动点是 CPK 分析的核心目的，以下是一些实用方法：
基于 CPK 变化趋势的判断：如果 CPK 值持续下降，说明工艺正在恶化，比如，连续 5 个批次的 CPK 值从 1.5 降到 1.2.就需要立即排查原因。
缺陷类型分布与工艺异常的对应关系：不同缺陷类型往往对应不同的工艺问题，气泡多可能是焊接温度过高或助焊剂残留，裂纹多可能是封装材料应力过大，空洞多可能是真空度不足。
参数波动对 CPK 的影响分析：通过数据互联互通可以分析每个工艺参数对 CPK 的敏感度，比如发现焊接温度每升高 5 度，气泡缺陷的 CPK 就下降 0.2.那么温度控制就是关键点。
将整体 CPK 按缺陷类型、检测区域、时间窗口进行分解形成 CPK 热力图，例如若气泡缺陷的 CPK 突然下降，而裂纹缺陷的 CPK 稳定，则工艺波动点大概率指向焊接参数而非封装材料，这种分解视角能快速锁定异常源头，避免盲目排查。
小贴士：建议每周生成一次 CPK 热力图，重点关注 CPK 值低于 1.33 的区域和缺陷类型，如果某个区域的 CPK 连续两周下降，就要启动专项改善。
去年我服务的一家半导体封装客户遇到了棘手问题，他们使用的半导体 X 射线检测设备是某品牌的 XR-2000 型号，主要用于检测 BGA(球栅阵列)封装的焊接质量，但客户发现产品良率波动很大有时 CPK 能达到 1.5.有时却跌到 0.8.导致大量产品报废，我们实现了数据互联互通将 XR-2000 的检测数据与焊接炉的温度、压力参数对接，然后利用 AI 辅助检测系统对 X 射线图像进行超分辨率重建，将微小空洞的检出率从 60% 提升到 95%，通过“多维分解”诊断法我们发现 CPK 波动主要由某一特定检测区域(芯片左下角)的微小空洞引起，该区域的 CPK 值仅为 0.9.而其他区域都在 1.3 以上，进一步分析发现该区域的焊接压力比其他区域低了 5%，导致空洞增多，CPK 计算结果与工艺改进措施：我们利用参数一键优化功能，将焊接压力从 2.0 MPa 调整到 2.1 MPa，同时优化了检测程序，针对该区域增加了 20% 的检测密度，然后经过一个月的数据跟踪，整体 CPK 从 1.0 提升至 1.6.产品良率从 92% 提升到 98.5%，漏检误检率从 8% 降低到 1.2%，每年为客户节省约 200 万元的报废成本。
基于以上经验，我总结了以下提升工艺稳定性的策略：
参数一键优化机制：设计一个智能算法，当 CPK 出现波动时，系统自动推荐最优参数组合，比如，当气泡缺陷 CPK 下降时，系统自动建议降低焊接温度 3 度或增加压力 0.1 MPa。
数据互联互通：将 X 射线检测数据、自动光学检测数据、工艺参数数据全部接入同一个平台，实现实时关联分析。
持续监控与反馈机制：建立 CPK 预警系统，当 CPK 低于 1.33 时自动报警，并生成分析报告。
高精度识别微小缺陷：持续优化 AI 检测模型，提高对亚微米级缺陷的识别能力。
构建“CPK预警-根因定位-参数自调整”闭环系统
将 CPK 多维分解结果作为反馈信号，驱动参数一键优化模块自动调整检测阈值和工艺参数，比如，当系统检测到某个区域的 CPK 下降时，自动增加该区域的检测密度，并调整焊接参数，实现从人工干预到智能自愈的跨越。
X 射线检测数据在 CPK 分析中发挥着不可替代的作用，通过数据驱动的方式，我们可以从被动检测转向主动预测，从单一数据转向互联互通，从粗放统计转向多维分解，未来，随着 AI 辅助检测和自动光学检测技术的不断发展，工艺能力分析将更加智能化和自动化，CPK 分析的未来不是“算得更准”，而是“看得更远”——通过 X 射线检测数据的深度挖掘，将工艺能力分析从静态评估升级为动态博弈，让每一次缺陷检测都成为工艺进化的起点。
