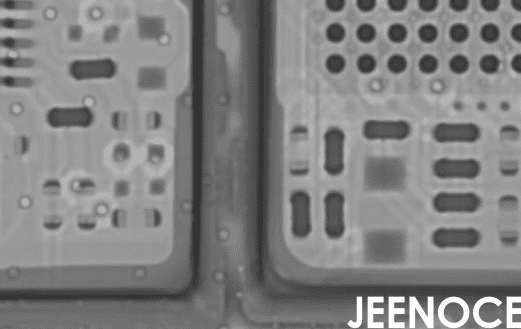

在半导体封装行业随着芯片尺寸不断缩小WLCSP技术已经成为主流选择，但随之而来的是焊球空洞、裂纹、分层等微小缺陷的检测难度增加，这些缺陷肉眼难以识别，传统方法也容易漏检，这时候X射线检测设备就成为我们的“火眼金睛”，但设备再先进如果参数设置不当也无法发挥其最大效能，今天际诺斯想和大家分享晶圆级封装(WLCSP)检测中常见的参数优化难题。
WLCSP结构复杂检测难度高，焊球直径可能只有几十微米，而空洞甚至小到几微米，这些缺陷一旦遗漏可能导致产品性能下降甚至整批报废，在检测过程中分辨率、对比度和曝光时间是三个关键参数，它们相互关联，稍有变化就会影响整体效果。
小贴士： 参数波动并非随机噪声，例如，曝光时间增加10%，对比度可能提升5%，但分辨率会下降3%，这种耦合关系直接影响误判率，理解这一点，是摆脱“靠经验调参”困局的关键。
分辨率决定了我们能看到多小的缺陷，对于不同大小的缺陷，需要设定不同的分辨率，比如，要检测5微米的空洞，分辨率至少需要达到1微米。
优化方法：
使用高精度探测器
结合深度学习图像增强技术，降低噪声干扰
根据缺陷尺寸自动调整分辨率
对比度影响缺陷与背景的区分能力，材料密度差异越大，对比度越好，但在WLCSP中，不同材料的密度差异较小，这就需要合理调节X射线能量和滤波片配置。
优化方法：
根据封装材料特性，自适应调节对比度
利用图像增强技术减少噪声
针对不同材料制定对比度策略
曝光时间影响图像清晰度和信噪比，时间太短会导致图像模糊，时间太长则效率低下。
优化方法：
根据晶圆厚度调整曝光时间
采用自动化曝光控制方案
基于实时反馈动态校准参数
小贴士： 分辨率、对比度和曝光时间构成一个“黄金三角”，建议使用多目标优化算法，如帕累托前沿分析，找到最优平衡点，而不是依赖人工试错。
以下参数基于际诺斯客户实际应用案例验证：
| 晶圆厚度(μm) | 最佳分辨率(μm) | 对比度设置 | 曝光时间(ms) |
| 100-200 | 1.0 | 高 | 50-80 |
| 200-300 | 1.5 | 中高 | 80-120 |
| 300-400 | 2.0 | 中 | 120-160 |
| 400-500 | 2.5 | 中低 | 160-200 |
注意： 这个表格只是初始参考值，产线环境的变化会影响最佳参数，建议结合实时数据进行自动微调，形成“参数表+自适应算法”的混合模式。
参数波动常被归因于设备问题，但真正原因可能来自上游工艺，例如，焊球成型温度不稳定或晶圆翘曲都会影响检测结果。
解决方案：
建立“参数波动-缺陷类型-工艺参数”的分析模型
通过工业物联网(IIoT)采集多源数据，定位波动源头
引入AI驱动的智能检测系统，实现参数自适应调节
利用X射线检测设备的自校准功能，减少人为干预
检测数据不能孤立存在，我们需要：
建立统一的数据存储与共享机制
与MES/ERP系统对接，实现数据互通
制定标准化的检测流程和SOP
通过工业物联网(IIoT)实现远程监控与优化
去年我们为一家国内领先的半导体封装企业提供了解决方案，该企业主要生产WLCSP产品，但面临高漏检率和低检测效率的问题， 焊球空洞漏检率高达15%，误判率超过20%，检测周期长，引入际诺斯的X射线检测设备和参数优化系统，这套系统具备一键优化功能，能自动调整分辨率、对比度和曝光时间。
实施效果：
检测准确率提升35%
误判率下降28%
检测周期缩短20%
关键经验： 参数一键优化功能大幅减少了调试时间，提升了产线灵活性，工程师不再需要手动试错，系统自动寻找最优参数组合。
关键参数的优化对提升WLCSP检测质量至关重要，未来，X射线检测技术将向纳米级分辨率和多能谱成像方向发展，我强烈建议大家关注半导体X射线检测设备的智能化与集成化趋势，参数优化和数据互联互通，是智能制造中不可或缺的战略组成部分，只有把参数调好、数据用好，才能真正实现从“检测”到“预测”的升级。
