汽车电子对可靠性的要求越来越高，车规级半导体产品在封装过程中必须实现零缺陷检测，X 射线检测是一种关键的非破坏性检测手段，它在提升检测精度和保障产品质量方面发挥着重要作用，际诺斯围绕车规级半导体封装的 X 射线检测全流程管控方案展开，通过结合实际应用案例，展示如何利用高精度半导体 X 射线检测设备，实现高效、稳定、可追溯的检测流程，并满足 AEC-Q100 等车规认证要求。
检测前的准备工作直接影响检测结果的准确性，根据封装类型和材料厚度设定检测对象参数，例如QFN 和 BGA 封装的检测参数完全不同。
设备配置与校准至关重要，现代半导体 X 射线检测设备通常具备自动校准与参数一键优化功能，可以大幅减少人工操作误差。
制定标准化的工艺流程(SOP)并培训操作员，确保每个人都能按照统一标准执行检测。
小贴士： 很多工程师容易忽略的是，检测前的设备预热时间也很重要，建议每次开机后至少预热 15 分钟，让 X 射线管达到稳定工作状态，可以减少因设备温度变化导致的图像质量波动。

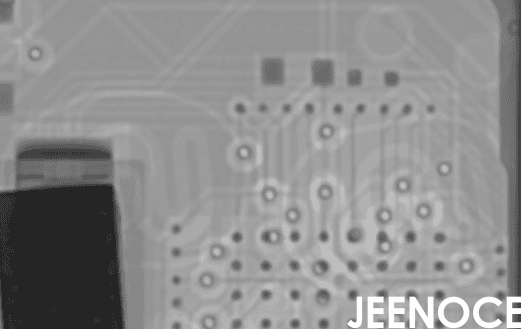

高分辨率成像技术是检测微小缺陷的基础，先进的半导体 X 射线检测设备支持微米级缺陷检测，能够清晰识别焊点内部的结构，多角度扫描策略可以有效消除检测盲区，提升缺陷检出率，结合 AI 图像处理算法进行图像增强与对比度优化，可以让原本模糊的缺陷变得清晰可见。
针对工艺工程师“参数波动大”的痛点，先进的半导体 X 射线检测设备引入了参数动态自适应算法，该算法通过实时分析 X 射线穿透率与图像信噪比，自动微调管电压与电流，确保在不同批次、不同封装厚度下，图像质量始终处于最佳状态，这相当于为设备装上了“自愈系统”，彻底消除了因操作员经验差异或环境变化导致的参数漂移，传统 X 射线检测中，参数波动(如管电压、管电流、放大倍数)是导致漏检和误检的核心原因，，许多工程师只关注“参数优化”，却忽略了“参数自愈”——即设备能根据被检产品的实时状态(如材料厚度变化、焊点密度差异)自动调整参数，而非依赖人工反复校准，这不仅是“一键优化”，更是“动态自适应”。
缺陷识别是检测的核心环节，常见的缺陷包括微小空洞、裂纹、焊点不均、虚焊等，AI 算法辅助缺陷判定可以大幅降低漏检误检率，特别是对于肉眼难以分辨的微小缺陷，自动化缺陷分类与标记功能支持实时报警与分拣，让不合格产品第一时间被识别出来。
检测数据自动存储与归档是质量管理的基础，现代设备支持云端备份，确保数据安全，数据可视化与趋势分析(SPC 统计过程控制)可以帮助工程师发现生产过程中的异常波动，更重要的是检测系统需要与 MES/ERP 系统对接，实现数据互联互通，确保产品全生命周期的可追溯性。
针对“数据孤立”的痛点，我们提出构建缺陷-工艺关联模型，该模型将 X 射线检测数据(如空洞率、裂纹长度)与上游工艺参数(如焊接温度曲线、封装压力)进行关联分析，例如通过机器学习算法，模型可自动识别出“当回流焊峰值温度超过 260℃ 时，焊点微裂纹发生率提升 3 倍”，这种数据驱动的方式让工艺工程师能直接定位问题根源，而非仅停留在“检测结果合格与否”的层面。
小贴士： 数据孤立不仅是系统对接问题更是“数据价值未被挖掘”的问题，工艺工程师真正需要的是“缺陷图谱与工艺参数的关联模型”——即通过历史数据训练，找出“哪种参数组合最容易导致微裂纹”或“焊点空洞率与回流焊温度的量化关系”。
缺陷报告自动生成功能可以包含图像与数据图表，方便工程师快速了解检测结果，基于大数据分析的工艺优化建议输出，可以帮助企业持续改进生产工艺，建立闭环质量管理机制，让每一次检测都成为提升产品质量的机会。
AEC-Q100 是车规级半导体必须通过的可靠性测试标准，一份完整的检测报告应包含以下内容：
封面：包含产品名称、批次号、检测日期等基本信息
目录：清晰列出报告各部分内容
检测摘要：简要说明检测结果和总结
关键检测指标定义：
焊点完整性：焊点内部是否有裂纹、空洞等缺陷
内部空洞率：焊点内部空洞面积占焊点总面积的比例
微裂纹检测灵敏度：设备能够识别的最小裂纹尺寸
焊料覆盖率：焊料覆盖焊盘面积的比例
检测方法与标准依据： 参考 IPC-7095、JEDEC 等国际标准
检测设备信息与参数设置： 包括半导体 X 射线检测设备型号、管电压、管电流、放大倍数等
检测结果与总结： 明确标注合格 / 不合格判定
附录： 检测图像与数据分析图表，包括 X 射线图像、缺陷分布图、趋势曲线等
小贴士： 在准备 AEC-Q100 认证检测报告时，建议保留至少三个批次的检测数据作为对比，既能展示检测的稳定性，也能在客户审核时提供更充分的证据。
我是某汽车电子公司的 X 射线检测工艺工程师，我们公司是汽车电子领域的核心供应商，主要生产车规级电源管理芯片和传感器模块，这些产品对半导体封装质量的要求极为严苛，任何微小缺陷都可能导致整车故障，在引入际诺斯的半导体 X 射线检测设备之前，我们面临很多挑战，参数波动问题：不同操作员设置的检测参数差异很大导致同一批次产品的检测结果不一致，漏检率高：传统设备对微裂纹的识别能力有限，经常出现漏检情况，在引入际诺斯的半导体 X 射线检测设备后，情况发生了根本性改变，检测效率提升了 40%，从原来每片产品需要 3 分钟缩短到 1.8 分钟，漏检率从 0.8% 降至 0.05%，这意味着每检测 2000 片产品，不合格品从 16 片减少到 1 片，实现了检测数据与生产系统的无缝对接，产品从原材料到成品的全生命周期都可以追溯，通过设备自带的参数一键优化功能，大大降低了人工干预带来的参数波动问题，现在即使不同操作员操作设备，检测结果也能保持一致，整体检测流程更加稳定可靠，，设备内置的 AI 缺陷识别模块帮助我们快速区分焊点空洞与微裂纹，显著减少了误判，以前需要经验丰富的工程师花大量时间确认的缺陷，现在 AI 几秒钟就能完成分类。
面对车规级半导体封装的高可靠性要求，X 射线检测不仅是技术手段，更是质量管控体系的重要组成部分，通过构建完整的 X 射线检测全流程管控方案，结合高精度半导体 X 射线检测设备与智能化数据分析能力，企业能够有效应对检测精度、稳定性与数据管理等方面的挑战，满足 AEC-Q100 等行业认证要求，提升客户审核通过率与市场竞争力，未来，随着 AI 算法与自动化技术的深度融合，X 射线检测将向更智能、更高效的方向持续演进。
